摘要：本文提出了一种网架结构模型设计方案，旨在提高建筑的抗震性能和承载能力。该方案采用有限元分析方法，对不同设计方案进行了比较和优化。结果表明，通过调整网格尺寸、增加支撑杆件和优化连接方式，可以显著提高网架结构的承载能力和抗震性能。还考虑了材料的选择和施工工艺的影响，以确保结构的安全性和经济性。本文提出了一套完整的设计流程，包括初步设计、详细设计和施工图绘制等步骤，为实际工程应用提供了参考。

以下是一个网架结构模型设计方案：

一、网架结构模型设计的前期分析

功能需求分析
- 首先要明确网架结构模型的使用目的。如果是用于展示建筑外观效果，那么其外观造型的准确性和美观性是重点考虑因素。例如在一些建筑展览中，网架结构模型需要精确地呈现出建筑的整体轮廓和独特的造型特征。如果是用于结构力学研究的实验模型，就需要着重考虑如何准确模拟实际结构在各种荷载作用下的力学性能，如承受风荷载、雪荷载等的能力 [[2]]( - 533703632.html) 。
场地与环境因素
- 考虑模型放置的场地空间大小和环境条件。如果场地空间有限，网架结构模型的尺寸就需要进行相应的调整，确保其能够合理放置并且便于观察和操作。同时，环境的温度、湿度等因素也会对模型材料的性能产生影响。例如在湿度较大的环境中，某些金属材料可能更容易生锈，这就需要在材料选择或者防护措施上加以考虑。

二、网架结构模型的材料选择

杆件材料
- 金属材料
  - 钢材是常见的选择，它具有较高的强度和良好的韧性。例如Q235钢，其屈服强度适中，易于加工成型，适合制作网架结构的杆件。而且钢材的可焊性较好，可以方便地进行杆件之间的连接，能够满足大多数网架结构模型对于强度和稳定性的要求。
  - 铝合金也是一种不错的选择，尤其是在对模型重量有要求的情况下。铝合金密度较小，同时具有一定的强度，能够减轻模型的整体重量，方便搬运和展示。例如6061 - T6铝合金，其强度较高，耐腐蚀性较好，常用于一些对外观要求较高且需要减轻重量的网架结构模型制作 [[2]]( - 533703632.html) 。
- 非金属材料
  - 对于一些小型的、主要用于概念展示的网架结构模型，也可以选择塑料杆件。如ABS塑料，它具有良好的成型性，可以通过注塑等工艺快速制作出形状复杂的杆件，成本相对较低。
节点材料
- 如果采用金属杆件，节点可以选择铸造或锻造的金属节点。对于焊接的网架结构，焊接节点需要保证焊接质量，确保节点处的强度和稳定性。在螺栓连接的网架结构模型中，节点可以采用专门设计的螺栓连接组件，这些组件需要具有足够的强度和精度，以保证杆件之间的准确连接。对于非金属杆件的网架结构模型，节点可以采用特制的塑料或复合材料节点，这些节点需要能够承受杆件传递的荷载并且保证连接的可靠性。

三、网架结构模型的结构设计

几何形状确定
- 根据功能需求确定网架结构的整体几何形状。常见的有平板网架和曲面网架。
  - 平板网架结构简单，制作相对容易，适用于大多数建筑平面形状较为规则的情况。例如在一些矩形的工业厂房建筑模型中，平板网架可以有效地覆盖厂房空间，将荷载均匀地传递到柱子等支撑结构上。
  - 曲面网架则具有独特的外观造型，如球面网架和抛物面网架。它们在一些大型体育场馆或者展览馆建筑模型中应用较多，可以营造出独特的空间效果。曲面网架在设计时需要考虑曲面的曲率、形状等因素对结构受力的影响。
杆件布置与连接方式
- 杆件布置

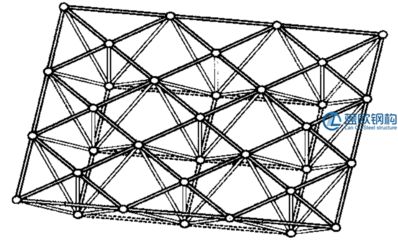

  - 杆件的布置应遵循一定的规律，以保证网架结构的稳定性。一般采用三角形网格的布置方式，因为三角形是几何不变的基本单元。在一些大型的网架结构模型中，可以采用多层杆件布置的方式，如双层网架或三层网架。双层网架具有上下两层弦杆，能够提高网架结构的强度和刚度，适用于较大跨度的模型结构。
- 连接方式
  - 如前面提到的焊接和螺栓连接。焊接连接能够提供较强的连接强度，但对焊接工艺要求较高，需要保证焊接质量均匀、无缺陷。螺栓连接则便于拆卸和组装，适用于需要经常调整或者移动的网架结构模型。在设计连接方式时，还需要考虑连接节点的构造形式，确保杆件之间的连接角度准确，荷载传递顺畅。

四、网架结构模型的制作与安装

制作工艺
- 如果采用金属材料，对于钢材杆件可以采用切割、弯曲、焊接等工艺。切割工艺要保证杆件的长度精度，弯曲工艺要确保杆件的弯曲角度准确。焊接工艺需要按照相应的焊接规范进行操作，保证焊缝质量。对于铝合金杆件，除了切割、弯曲等工艺外，可能还需要进行表面处理，如阳极氧化处理，以提高其耐腐蚀性。对于塑料杆件，可以采用注塑或3D打印等工艺制作。注塑工艺能够批量生产形状一致的杆件，3D打印则更适合制作一些特殊形状的杆件或者小批量的杆件制作。
安装步骤
- 首先进行基础的定位和安装，确保网架结构模型的支撑结构（如柱子、基座等）安装准确。然后按照杆件的编号或者预先设计的安装顺序进行杆件的组装。在组装过程中，要使用专门的工具（如扳手、夹具等）保证杆件连接的紧密度和准确性。对于大型的网架结构模型，可以采用分段安装然后整体拼接的方式，这样可以降低安装难度，提高安装效率。在安装过程中，要随时进行检查和调整，确保网架结构模型的几何形状和结构稳定性符合设计要求。

五、网架结构模型的荷载分析与测试

荷载类型确定
- 根据模型的使用环境和功能需求确定可能承受的荷载类型。常见的荷载类型包括自重荷载、风荷载、雪荷载等。对于室内展示的网架结构模型，自重荷载是主要考虑的因素，而对于一些放置在户外或者特殊环境中的模型，风荷载和雪荷载等也需要进行分析。
荷载分析方法

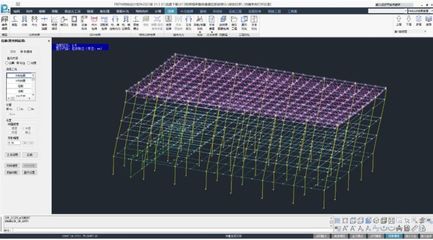

- 可以采用有限元分析方法对网架结构模型进行荷载分析。通过将网架结构离散化为有限个单元，分析每个单元在荷载作用下的应力和变形情况。根据分析结果，对网架结构模型的杆件截面尺寸、材料强度等进行调整，确保模型能够安全地承受各种可能的荷载组合。
测试与验证
- 在制作完成后，可以对网架结构模型进行实际的荷载测试。例如使用砝码等重物模拟自重荷载，使用风机等设备模拟风荷载，观察模型在荷载作用下的变形情况和是否出现破坏现象。通过测试和验证，可以进一步优化网架结构模型的设计，提高其可靠性和安全性。
