网架杆件受力分析

锦州钢结构施工工程10秒前1阅读0评论

网架杆件受力分析是结构工程中的重要环节，旨在确保结构的强度、稳定性和耐久性。这一分析过程通常包括以下几个关键步骤：，，1. 确定荷载类型：根据实际工况，识别并分类各种可能的荷载，如风荷载、雪荷载、自重、活载等。，，2. 计算节点力：通过力学原理和平衡条件，计算出节点处的力和力矩，以模拟杆件在节点处的受力状态。，，3. 分析杆件内力：利用材料的力学性能，结合杆件的几何特性，对杆件的内力进行详细计算，包括轴力、剪力和弯矩。，，4. 考虑支撑条件：分析杆件在支撑点处受到的约束情况，包括支撑反力的大小和方向，以及杆件在支撑点处的应力分布。，，5. 校核设计值：将计算结果与规范要求或设计标准进行对比，确保杆件的承载力和稳定性满足设计要求。，，6. 提出优化建议：针对发现的问题，提出相应的结构优化措施，以提高结构的安全性和经济性。，，网架杆件受力分析是一个系统而复杂的过程，需要综合考虑多种因素，以确保结构的安全性和可靠性。

网架杆件受力分析

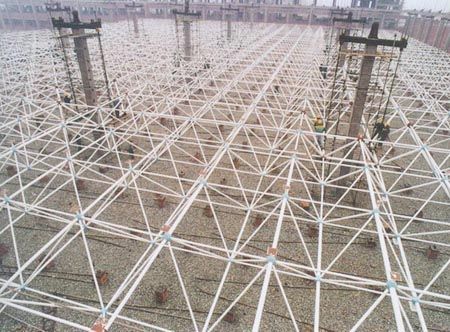

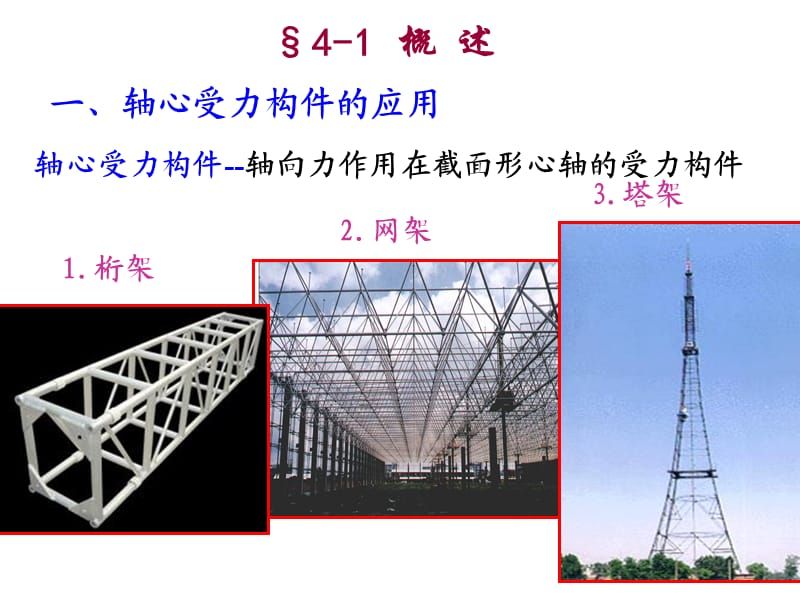

网架结构是一种空间结构体系，由许多杆件通过节点连接而成，广泛应用于大跨度建筑的屋盖结构。网架杆件的受力分析是确保结构安全和合理设计的关键步骤。以下是关于网架杆件受力分析的一些关键点：

1. 受力特点

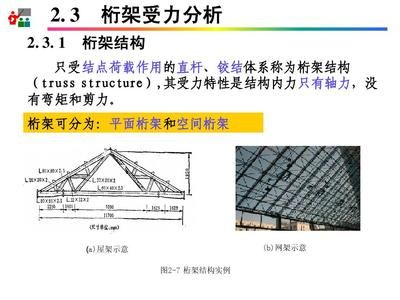

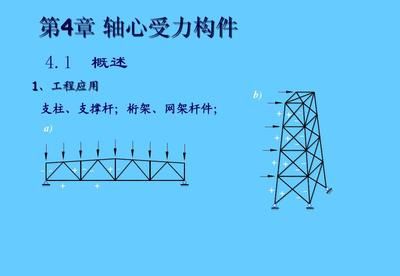

网架杆件的受力特点取决于其几何形状、荷载类型和边界条件。一般来说，网架杆件主要承受轴向力（拉力或压力）、弯矩和剪力。在实际工程中，由于网架的空间效应，杆件的受力状态较为复杂，需要通过详细的计算和分析来确定。

2. 计算方法

静力计算

在静力计算中，网架结构需要经过位移、内力计算后进行杆件截面设计。这一步骤通常包括以下几个方面：

位移计算：确定结构在荷载作用下的变形情况，以确保结构的正常使用和舒适性。
内力计算：计算各杆件的轴力、弯矩和剪力，以确定杆件的受力状态。
杆件截面设计：根据内力计算结果，选择合适的杆件截面尺寸，以满足强度和稳定性要求。

如果杆件截面需要调整，应重新进行设计，使其满足设计要求。杆件不宜替换，如果因备料困难等原因必须进行杆件替换时，需根据截面及刚度等效的原则进行，被替换的杆件不能是结构的主要受力杆件，并且数量不宜过多（通常不超过全部杆件的5%），否则需要重新校核。

动力计算

对于需要考虑动力效应的网架结构，如抗震设计，还需要进行动力计算。这通常包括：

抗震计算：采用时程分析法或反应谱法，考虑地震作用下的结构响应，确保结构在地震作用下的安全性。
温度效应分析：分析网架结构因温度变化而产生的内力，可将温差引起的杆件固端反力作为等效荷载反向作用在杆件两端节点上，然后按有限元法分析。

3. 分析工具

现代工程中，网架杆件的受力分析通常借助计算机软件进行。常用的分析软件包括SAP2000、ETABS、MIDAS Gen等，这些软件能够进行复杂的有限元分析，提供精确的内力和变形结果。此外，还有一些专门针对网架结构的分析软件，如SpaceGASS、Tekla Structures等，这些软件集成了建模、分析和设计功能，能够大大提高设计效率。
