桁架是一种常见的工程结构，广泛应用于桥梁建设中。它由多个垂直的梁组成，通过连接件将它们连接在一起形成整体框架。这种结构具有承载能力强、稳定性好、抗震性能优异等特点，能够有效地分散和传递荷载，提高桥梁的整体承载力和使用寿命。在桥梁工程中，桁架的应用可以降低桥梁的建设成本，缩短施工周期，提高工程效率。桁架还可以根据不同的设计要求和地形条件进行定制，以满足不同场景下的需求。桁架在桥梁工程中的应用具有重要的现实意义和广阔的发展前景。

桁架的组成

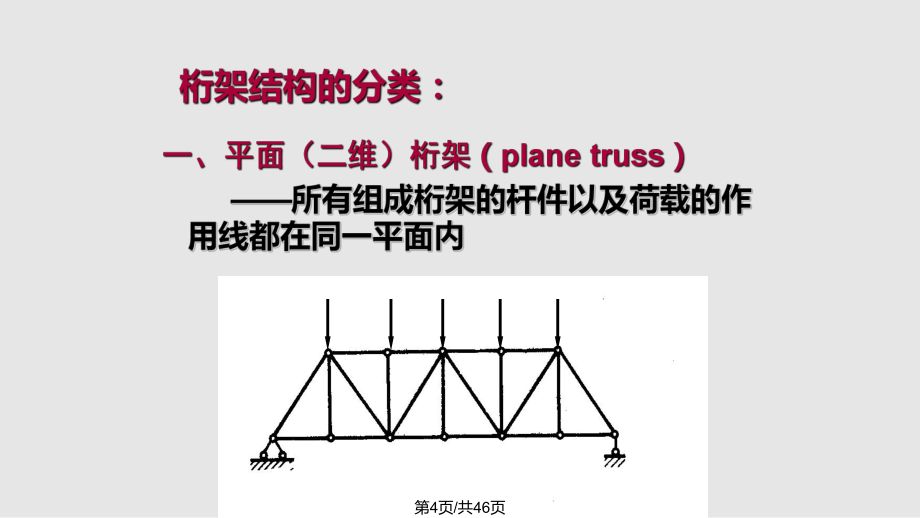

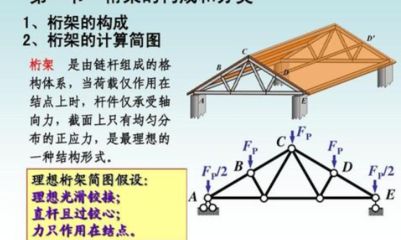

桁架是一种由杆件在端部相互连接而成的结构，主要用于承受拉力或压力，从而能够充分利用材料的强度。以下是桁架的主要组成部分：

1. 上弦杆和下弦杆

• 上弦杆：通常承受压力，尤其是在桁架的跨中部分。
• 下弦杆：通常承受拉力，同样在跨中部分受力较大，向支座方向逐渐减小。

2. 腹杆

• 斜腹杆：帮助平衡外荷载所产生的剪力，其轴力中的竖向分量用来平衡剪力。
• 直腹杆：在某些桁架形式中使用，如空腹桁架，仅以竖腹杆和上下弦相连接。

3. 支撑

• 由于桥梁跨度较大，单榀的桁架平面外的刚度较弱，因此需要设置支撑来增强平面外的刚度。这些支撑通常也设计成桁架形式，使得桥梁形成双向都有良好刚度的整体。

4. 结点

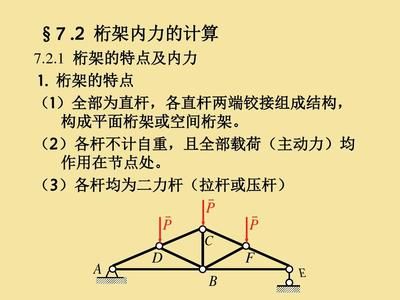

• 桁架的各个杆件通过结点连接，结点可以是铰接或固接。在简化计算时，通常假设结点为铰接，这样每个杆件都可以视为二力杆，承受压力或拉力。

5. 其他组件（针对特定类型）

• 对于桁架机械手，除了上述基本组成部分外，还包括控制核心（如PLC、运动控制、单片机等）。

总结

桁架的组成主要包括上弦杆、下弦杆、腹杆（包括斜腹杆和直腹杆）、支撑和结点。这些组成部分共同工作，使得桁架能够在承受外荷载时有效地分配和传递力，从而实现结构的稳定性和强度。不同类型的桁架可能会有一些特殊的组件或设计，以适应特定的应用需求。
