钢结构定位放线是建筑施工中的一项关键任务，其准确性直接影响到整个工程的质量。选择合适的工具对于确保放线的准确性和效率至关重要。本文旨在提供一份关于如何选择和使用钢结构定位放线工具的指南。，，考虑到不同类型和规模的钢结构项目，选择适合的工具是首要任务。在大型项目中，可能需要使用激光测距仪来提高精度；而在小型项目或临时设施建设中，手动卷尺和水平仪可能更为适用。，，工具的选择还应考虑其操作的便捷性和维护的难易程度。一些现代电子工具如GPS定位器和移动测量设备可以极大提升工作效率，而传统工具如钢尺和经纬仪则需要更多的维护工作。，，考虑到成本效益，在选择工具时也需权衡其性能与价格之间的关系。投资于高质量的工具虽然初期投入较大，但长期来看可以降低维修和更换的频率，从而节省成本。，，钢结构定位放线工具的选择是一个需要综合考虑多方面因素的过程，包括项目规模、精度要求、工具的便携性、操作便利性以及成本效益等。正确的工具选择不仅可以提高施工效率，还能保证工程质量，是施工过程中不可忽视的重要环节。

钢结构定位放线

钢结构定位放线是钢结构安装前的重要步骤，它涉及到一系列的测量和定位工作，以确保钢结构的各个部分能够在预定的位置上准确安装。以下是根据提供的搜索结果整理的关于钢结构定位放线的相关信息。

1. 准备工作

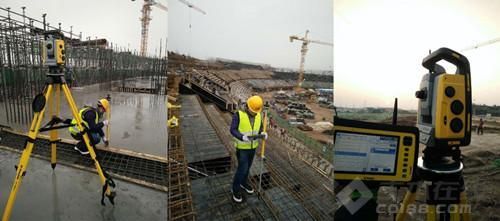

在进行钢结构定位放线之前，需要准备好相关的测量工具和资料。常用的测量工具包括经纬仪、全站仪、水准仪等。此外，还需要对施工定位图进行图上复核，以确保设计图纸的正确性。同时，要与甲方一道对现场的坐标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法。

2. 建立控制网

在现场建立控制坐标网和水准参照点是非常重要的。控制坐标网的建立可以帮助施工人员快速定位，而水准参照点则用于确保建筑物的标高准确性。水准参照点应由永久水准点引入，并采取保护措施，确保不被破坏。

3. 定位放线方法

钢结构定位放线的方法主要包括外控法和内控法。在基坑挖土阶段以及垫层与砖胎模施工阶段，通常采用外控方式；在地下室结构施工阶段，采用内控与外控相结合的方式；在上部结构施工阶段，主要采用内控方式。内控点的具体做法是在地下室垫层布置及基础筏板上布置临时内控点，在一层结构平面设永久性施工内控制点。

4. 注意事项

在进行钢结构定位放线时，需要注意以下几点：

精度要求：钢结构的定位放线要求较高的精度，因此在测量时要尽量减少误差。例如，在使用经纬仪进行测量时，要对经纬仪的轴线关系进行严格的检校，观测时要精密定平水平度盘水准管，以减少竖轴不铅直的误差。
保护措施：在施工过程中，要对控制点和水准点采取保护措施，防止它们被破坏。特别是在土方开挖期间，要随挖随测，确保标高的准确性。
复核工作：在完成定位放线后，要进行复核工作，确保所有放线数据的准确性。这包括对建筑物的定位桩进行复核，以及对基础工程进行放线及测量复核。

综上所述，钢结构定位放线是一个细致且技术要求较高的过程，需要施工人员具备专业的知识和技能。通过合理的准备、正确的放线方法和严格的复核工作，可以确保钢结构的准确安装，为后续的施工提供坚实的基础。
