桁架结构布置图（多种桁架结构布置图）

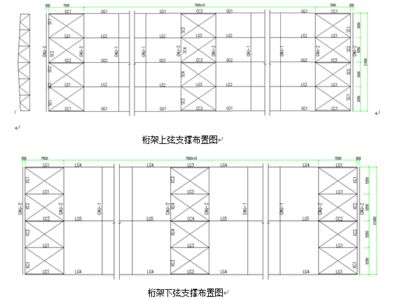

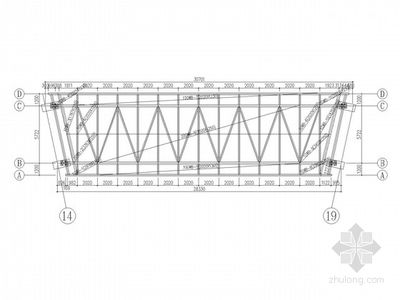

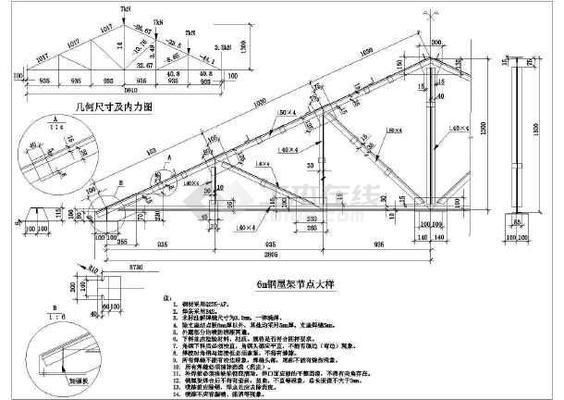

桁架结构是一种常见的建筑和工程结构，广泛应用于桥梁、体育馆、高层建筑等。桁架结构由一系列三角形或梯形的杆件组成，通过节点连接起来形成空间网状结构。根据不同的需求和设计要求，桁架结构有多种布置方式，如单排、双排、三排等。，，在桁架结构布置图中，通常会标注出各个杆件的位置、长度、角度等信息，以及节点的位置和连接方式。这些信息对于设计和施工人员来说是非常重要的，可以帮助他们准确理解和应用桁架结构。，，桁架结构布置图还可以用于分析和优化结构的性能，例如计算结构的刚度、稳定性、承载能力等。这对于确保结构的安全性和可靠性具有重要意义。

以下是桁架结构布置图的相关网址：土木在线（ ），提供了多种桁架结构布置图，包括人形天桥结构图纸、管桁架结构采光顶图纸、钢桁架屋面结构图纸等。
