钢结构桁架图纸能看出焊缝吗（钢结构图纸阅读技巧分享,钢结构焊缝质量检测方法介绍）

钢结构桁架图纸是设计、建造和检验钢结构结构的关键文件。在阅读这些图纸时，了解焊缝的位置和质量至关重要，因为焊缝的质量直接影响到整个结构的强度和稳定性。以下是一些钢结构桁架图纸阅读技巧和焊缝质量检测方法的介绍：，，1. 焊缝位置：在钢结构图纸中，焊缝通常以符号表示，如“W”或“J”。这些符号指示了焊缝的位置和类型（对接焊缝、角焊缝等）。，，2. 焊缝尺寸：图纸上会标注焊缝的宽度、深度和长度等信息。这些尺寸对于确保焊缝的质量和强度至关重要。，，3. 焊缝质量检测方法：常用的焊缝质量检测方法是超声波探伤和磁粉探伤。超声波探伤可以检测焊缝中的缺陷，如气孔、夹杂和裂纹。磁粉探伤则用于检测磁性材料上的裂纹和缺陷。，，4. 焊缝外观检查：除了使用专业设备进行检测外，还可以通过肉眼观察焊缝的表面质量来评估其完整性和清洁度。良好的焊缝表面应无裂纹、气孔和夹杂，且颜色均匀一致。，，在阅读钢结构桁架图纸时，要仔细查看焊缝位置和尺寸，并采用适当的检测方法来确保焊缝的质量符合标准要求。

一、关于钢结构桁架图纸中焊缝的表示情况

• 一般情况

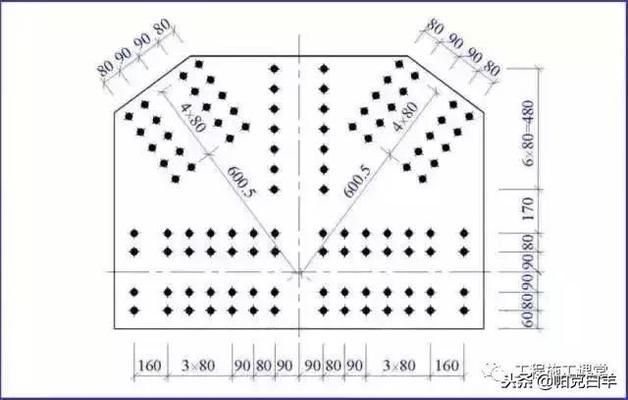

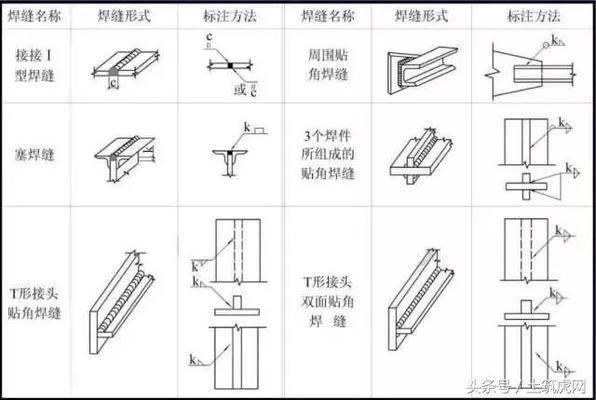

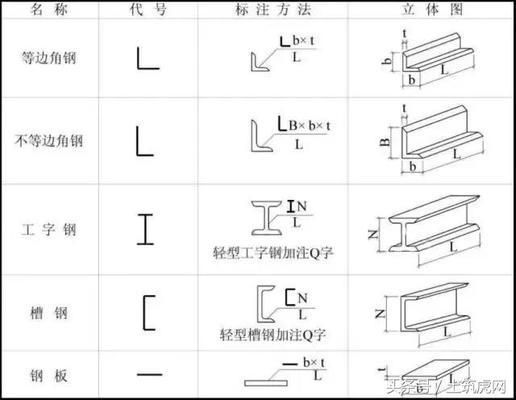

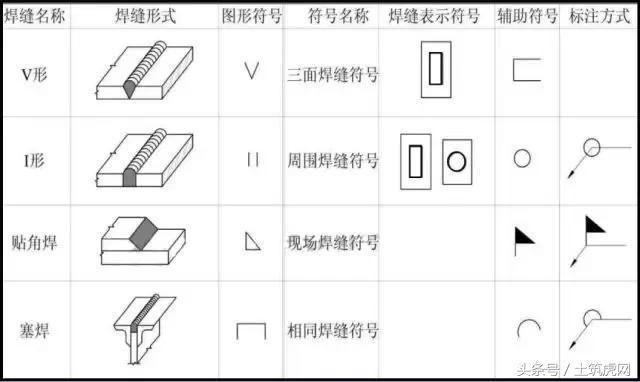

  • 在钢结构桁架图纸中，是有可能看出焊缝相关信息的。一些较为规范和详细的图纸会对焊缝进行标注，包括焊缝的类型（如对接焊缝、角焊缝等）、焊缝的尺寸（如焊脚尺寸、焊缝长度等）以及焊缝的等级等信息。例如，对接焊缝可能会用两条平行的短线表示，角焊缝可能会用一个直角三角形表示，并且在旁边会注明相关的尺寸数据等内容。
• 特殊情况
  • 然而，也存在部分图纸可能不会明确显示焊缝信息。这可能是由于图纸的简略性，或者是基于行业内默认的一些施工规范和标准，认为某些焊缝的处理是常规操作无需特别标注。例如一些小型、简单的钢结构桁架，在满足通用的建筑标准下，可能对焊缝标注简略或省略。
