桁架施工图是设计过程中用于指导实际建造的详细图纸，它包含了许多关键信息以确保结构的安全性和功能性。以下是桁架施工图通常包含的一些主要内容：，，1. 平面图：展示桁架在水平面上的布局，包括所有主要构件的位置和尺寸。，2. 立面图：提供垂直方向上的视图，展示桁架的竖直部分以及与建筑其他部分的连接情况。，3. 剖面图：通过剖切的方式展示桁架的内部结构和连接细节。，4. 节点详图：详细描述各个连接点（如螺栓、焊接等）的设计和构造方式。，5. 材料表：列出所有使用的材料及其规格和数量。，6. 支撑系统图：展示桁架如何被支撑，例如梁、柱或其他结构元素。，7. 荷载计算和设计标准：根据工程需求进行荷载分析，并遵循相关的设计和规范。，8. 施工说明：提供详细的施工步骤和建议，确保施工顺利进行。，9. 安全措施：强调施工过程中的安全要求和预防措施。，，这些内容共同构成了桁架施工图的基础，为工程师、建筑师、施工团队提供了必要的信息以实现设计的最终目标，即确保结构的稳固和持久性。

桁架施工图包含内容

桁架施工图通常应包含以下内容：

结构设计总说明：
- 设计依据，如相关的规范标准、批复文件等，例如某工程依据交通部部颁标准《公路工程技术标准》(JTJ001 - 97)和《公路桥涵设计通用规范》(JTJ021 - 89)进行设计。
- 结构的安全等级、设计使用年限等，像民用建筑设计使用年限可能为25年、50年等，结构安全等级可能为二级等。
- 荷载取值，包括风载（如基本风压值）、地震荷载（如地震动峰值加速度）、栏杆荷载等，例如某工程风载基本风压900Pa，地震荷载采用地震动峰值加速度0.10g，栏杆竖向力1.2kN/m，水平力2.5kN/m。
基础相关图纸：
- 基础平面布置图：展示基础在平面上的布局，如柱下独立基础、墙下条基等基础的位置关系。
- 基础详图：详细描述基础的尺寸、配筋等构造信息。
- 地脚锚栓平面布置图：若有锚栓，需明确其在基础上的布置情况。
桁架自身图纸：
- 桁架平面布置图：显示桁架在平面中的位置、数量、间距等，如管桁架结构形式的工程中桁架的平面布局。

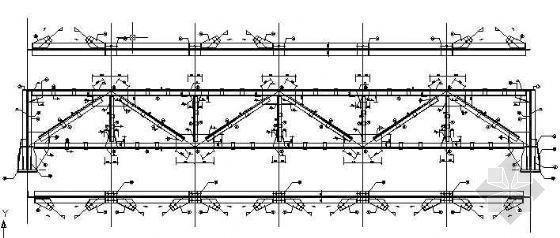

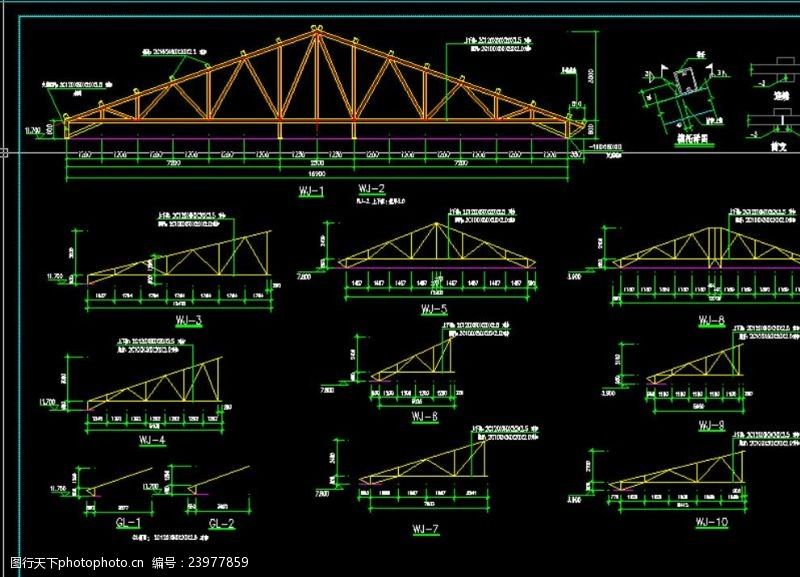

- 桁架立面图和剖面图：从不同视角展示桁架的外形、高度、杆件层次等，例如某角钢桁架钢结构广告牌的钢架立面图、剖面图。
- 桁架杆件详图：
  - 杆件几何尺寸图：明确各杆件的长度、截面尺寸等几何信息。
  - 杆件内力图：反映杆件在受力情况下的内力分布情况。

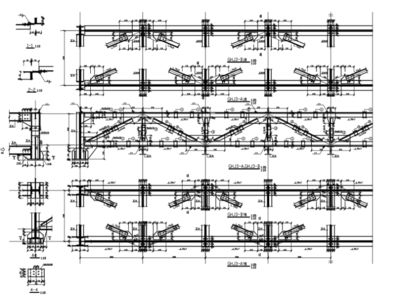

- 节点详图：包括桁架各杆件连接节点的详细构造，如桁架柱脚与牛腿连接大样、连接节点大样等，涉及到焊接类型（帖角焊、单斜边半渗透槽焊等）的标注。
其他相关图纸：
- 檩条布置图：对于有檩条结构的桁架，要给出檩条的布置方式和连接关系等，像某工程中的屋面檩条布置图、侧立面檩条布置图等。
- 支撑布置图：如桁架上弦支撑布置图、柱间支撑平面图等，展示支撑构件的位置和连接方式。
- 材料表：列出桁架施工所需的材料规格、型号、数量等信息（部分结果未明确提及，但实际施工中通常会有）。
