桁架式模板支架（桁架式模板支架的设计规范）

毫州加固设计公司9秒前1阅读0评论

桁架式模板支架是一种常用的建筑结构，它通过在施工现场搭建的钢梁、钢管或其他金属材质的框架，来支撑和固定混凝土模板。这种支架的设计和安装需要遵循一定的规范，以确保施工的安全和质量。以下是关于桁架式模板支架设计规范的一些关键要点：，，1. 材料选择：桁架式模板支架通常使用钢材作为主要材料，以保证其承载能力和稳定性。钢材的种类、规格和质量应符合相关标准和规定。，，2. 设计计算：支架的设计应根据施工现场的具体条件，如荷载、风载、雪载等，进行详细的计算和分析。设计过程中需要考虑各种可能的工况，以确保支架的安全性和可靠性。，，3. 构造要求：支架的构造应满足强度、刚度和稳定性的要求。还应考虑施工方便、易于拆卸和维护等因素。，，4. 安全措施：支架的设计和安装应采取必要的安全措施，如设置防倾倒装置、加强连接部位的强度等，以防止施工过程中发生意外事故。，，5. 验收标准：支架安装完成后，需要进行严格的验收工作，确保其满足设计和规范要求。验收合格后才能投入使用。，，桁架式模板支架的设计规范旨在确保施工过程的安全和质量，因此施工人员必须严格遵守相关规定和标准，确保支架的安全可靠。

一、桁架式模板支架的结构特点

组成结构
- 桁架式模板支架的桁架弦杆包括相互固定的下弦杆、腹杆和上弦杆，腹杆位于下弦杆与上弦杆之间，下弦杆与上弦杆平行，共同组成桁架支架构件。例如钢结构工程楼板的桁架式模板支架就具有这样的结构特点。
- 还设置有快拆连接件，快拆连接件与腹杆和上弦杆固定，快拆连接件包括固定在一起的端板、连接板、竖板和竖向加强板。在快拆连接件上开有螺栓孔用于连接，像钢结构工程楼板的桁架式模板支架的快拆连接件在连接板上开螺栓孔。
材料特性
- 桁架式模板支架的桁架弦杆和快拆连接件通常用钢材做成，强度高。

二、桁架式模板支架的优点

力学性能方面
- 结构设计合理，设置有桁架支架构件和快拆连接件使桁架受力直接，能充分发挥材料性能。例如在钢结构工程楼板的桁架式模板支架中，这种结构形式让受力体系更合理，材料性能得以充分发挥。
拆装方面
- 拆装方便快速，快拆连接组件仅需螺栓连接，且利用自重拆卸，劳动强度大幅降低。如钢结构工程楼板的桁架式模板支架采用这种快拆方式，极大地方便了施工过程中的拆装操作。
经济性方面
- 节材省工，可完全替代传统钢管桁架弦杆系，节省大量模架管材，且省人工。以钢结构工程楼板的桁架式模板支架为例，相比传统钢管桁架弦杆系在材料和人工上都有节省。
施工进度方面
- 提高施工进度，能做到板随梁走，充分发挥钢结构的工程工业化优势，缩短施工周期。在钢结构工程楼板施工中，这种桁架式模板支架有助于加快整体施工速度。

三、桁架式模板支架的相关要求

高度方面
- 桁架式模板支架的搭设高度不宜大于50m；当搭设高度超过50m时，应另行设计。
地基基础方面
- 支架的地基基础应符合下列规定：
  - 搭设场地应坚实、平整，并应有排水措施。
  - 支撑在地基土上的立杆下应设具有足够强度和支撑面积的垫板。
  - 混凝土结构层上应设可调底座或垫板。
  - 对承载力不足的地基土或楼板，应进行加固处理。
  - 对冻胀性土层，应有防冻胀措施；湿陷性黄土、膨胀土、软土应有防水措施。

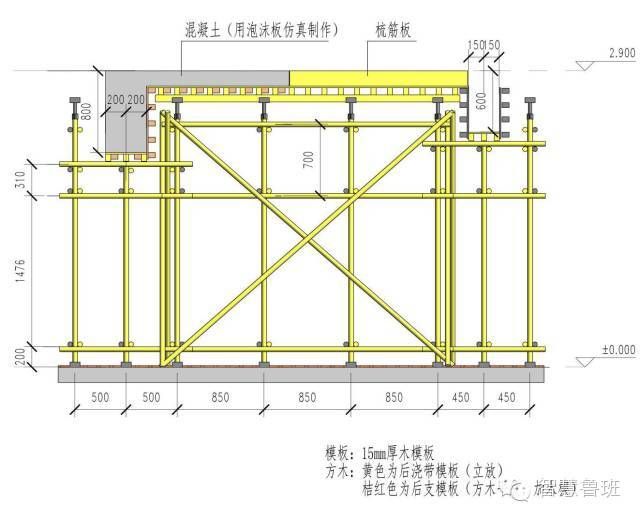

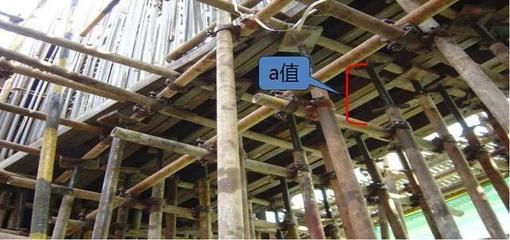

构造方面
- 单元桁架的竖向斜杆布置可采用对称式和螺旋式，且应在单元桁架各面布置。水平斜杆应间隔2 - 3步布置一道，底层及顶层应布置水平斜杆。
- 桁架式模板支架的单元桁架组合方式可采用矩阵形或梅花形，单元桁架之间的每个节点应通过水平杆连接。
- 桁架式模板支架的斜杆布置应符合下列规定：
  - 外立面应满布竖向斜杆。
  - 模板支架周边应布置封闭的水平斜杆，间隔不应超过6步。
- 采用伸缩式桁架模板支架时，其搭接长度不得小于500mm，上下弦连接销钉规格、数量应按设计规定，并应采用不少于2个U形卡或钢销钉销紧，2个U形卡距或销距不得小于400mm。
- 桁架式模板支架的间距设置应与模板设计图一致，并且应具有足够的强度。
- 当桁架式模板支架采用多榀成组布置时，在其下弦折角处必须另外加设水平撑。

四、桁架式模板支架的应用场景与相关标准

应用场景
- 在钢结构工程中的楼板模板体系有应用，如一些钢结构建筑的楼板施工，这种桁架式模板支架发挥着承载施工荷载的重要作用。

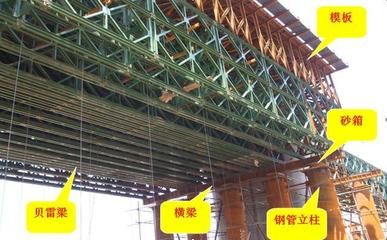

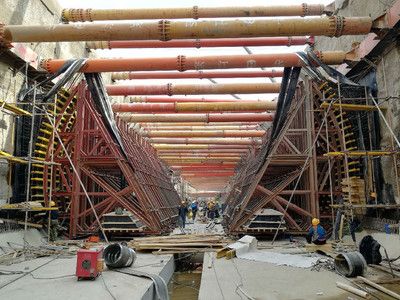

- 可适用于复杂竖曲线钢桁梁拖拉施工等桥梁工程施工中的相关支承结构，还可用于渡槽现浇施工等工程场景中的支承结构等。
相关标准
- 在浙江省，批准了《结构钢梁自承型桁架式模板支架技术规程》为工程建设标准（编号为DBJ33/T1323 - 2024），自2024年11月1日起施行。
