格构式缀条柱是一种结构形式，它结合了传统的格构式和现代的缀条柱设计。这种结构在建筑中被广泛应用，特别是在需要提供高强度、高稳定性和良好抗震性能的建筑中。，，格构式缀条柱的主要特点是其独特的格构式结构，这种结构可以有效地分散荷载，提高结构的承载能力。缀条柱的设计也使得整个结构更加稳定，能够承受更大的荷载而不发生变形或损坏。，，格构式缀条柱还具有良好的抗震性能。由于其独特的结构特性，它可以有效地吸收和分散地震能量，减少地震对建筑物的影响。这使得格构式缀条柱在地震多发区域得到了广泛的应用。

格构式缀条柱的设计与应用

格构式缀条柱的定义与特点

格构式缀条柱是一种重要的结构形式，主要用于支撑建筑物的重量，特别是在大型厂房、体育馆、展览馆等建筑物中。其主要特点包括坚固、承载能力强，截面一般为型钢或钢板设计成双轴对称或单轴对称的截面。格构体系构件由肢件和缀材组成，肢件主要承受轴向力，而缀材则主要抵抗侧向力。

主要特点

• 坚固耐用：适合承受较大的荷载。
• 截面设计灵活：可根据需要进行多种形式的截面设计。
• 节省材料：通过合理布置材料面积，增强构件抗弯性能的同时节省材料。

设计要点

在设计格构式缀条柱时，需要考虑多个关键因素，以确保结构的安全性和经济性。

强度、刚度与稳定性

设计时应综合考虑强度、刚度、整体稳定性和分肢稳定性。通过迭代计算初步确定构件截面，确保每个分肢的失稳不会先于整体结构失稳。

缀条的作用与设计

缀条在格构式缀条柱中起到重要作用，不仅可以增强结构的抗弯性能，还能提高整体的稳定性。合理设计缀条的间距可以达到经济安全的目的。

局部稳定计算

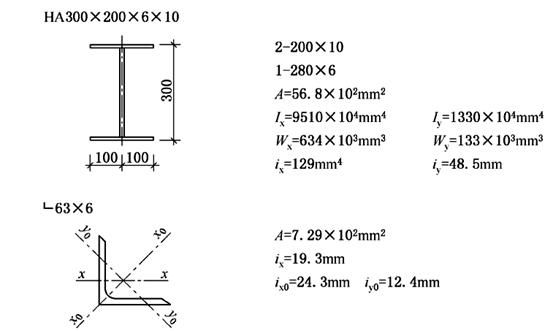

分肢常采用轧制型钢，其翼缘和腹板一般都能满足局部稳定要求。当缀件采用缀条时，每个缀件面如同缀条与构件分肢组成的平行弦桁架体系，缀条可看作桁架的腹杆，其内力可按铰接桁架进行分析。

应用场景

格构式缀条柱广泛应用于需要大跨度支撑结构的建筑物中，特别是在大型厂房、体育馆、展览馆等场所。

常见应用场景

• 大型厂房：用于支撑跨度大的屋顶结构。
• 体育馆：支撑观众席和屋顶结构。
• 展览馆：支撑展览空间和屋顶结构。

施工工艺流程

格构式缀条柱的施工工艺流程包括钻架定位、钻孔、第一次清孔、测孔深、安放钢筋笼、固定安放格构柱、下导管、第二次清孔、测孔深、安放隔水球、灌注砼、钻机移位等多个步骤。

施工要点

• 材料验收：原材料进场时需进行质量验收。
• 焊接要求：格构柱焊接要求较高，焊缝表面应均匀、平滑，无裂纹、夹渣等缺陷。
• 垂直度控制：确保格构柱的安装垂直度符合规范要求。

结构分类与应用形式

格构式缀条柱有多种结构形式和应用形式，可以根据具体需求进行选择。

常见结构形式

• 键形柱
• 十字形柱
• 双肢缀条柱等。

应用形式

• 立面装饰：用于提升建筑的外观美观性。
• 支撑结构：用于支撑建筑物的重量，确保结构稳定性。

相关研究与文献

近年来，关于格构式缀条柱的研究不断深入，涵盖了耐火性能、受力性能、抗震性能等多个方面。

研究方向

• 耐火性能：研究其在火灾条件下的表现。
• 受力性能：分析不同含钢率对其刚度和承载力的影响。
• 抗震性能：评估其在地震作用下的安全性。

通过以上信息，可以看出格构式缀条柱不仅在设计和施工上有着严格的要求，而且在实际应用中也发挥着重要作用。
