钢结构制作图纸是建筑施工中不可或缺的一部分，它们详细描述了钢结构的设计与构造。为了快速看懂钢结构制作图纸，可以遵循以下步骤：仔细阅读图纸上的所有文字说明和尺寸标注，这有助于理解设计意图。关注图纸中的关键部位，如焊缝、螺栓孔等，这些部分通常需要特别注意。了解钢材的类型及其性能，以便正确选用材料。熟悉常见的钢结构连接方式，如焊接、螺栓连接等，有助于更好地理解图纸内容。如果遇到不确定的地方，及时与设计师或工程师沟通，以确保理解准确。通过这些步骤，相信您能够迅速掌握钢结构制作图纸的内容，为施工工作奠定坚实基础。

钢结构制作图纸

钢结构制作图纸是指导钢结构制作的重要文件，它包含了钢结构的设计意图、尺寸标注、材料选用、连接方式等关键信息。以下是关于钢结构制作图纸的一些详细信息。

钢结构图纸的基本构成

钢结构图纸通常包括以下几个部分：

1. 平面图：展示钢结构的平面布局，包括各个构件的位置和相互关系。
2. 立面图：展示钢结构的垂直方向上的结构，包括高度和垂直构件的布置。
3. 剖面图：展示钢结构的横截面，揭示内部构件的配置和连接方式。

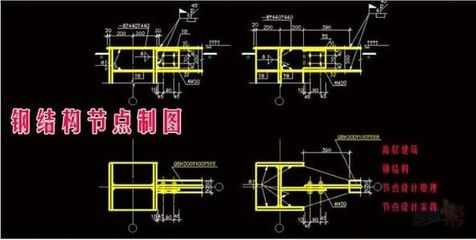

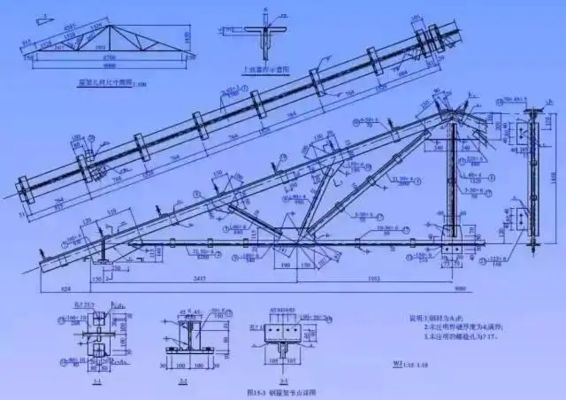

4. 节点详图：详细展示构件之间的连接节点，包括焊接、螺栓连接等细节。
5. 设计说明：包括设计依据、材料选用、施工要求等重要信息。

如何看懂钢结构图纸

要快速看懂钢结构图纸，可以参考以下方法：

1. 熟悉软件：制作钢结构图纸通常需要使用CAD等绘图软件，因此熟悉这些软件的操作是非常重要的。
2. 调整图纸分辨率：将图纸的分辨率调高，可以使图纸更加清晰，便于观察细节。
3. 打印图纸：将图纸打印出来，最好打印在A3纸上，以便于查看和标注。
4. 了解基本要素：熟悉钢结构图纸的基本要素，如符号、标注、尺寸等。

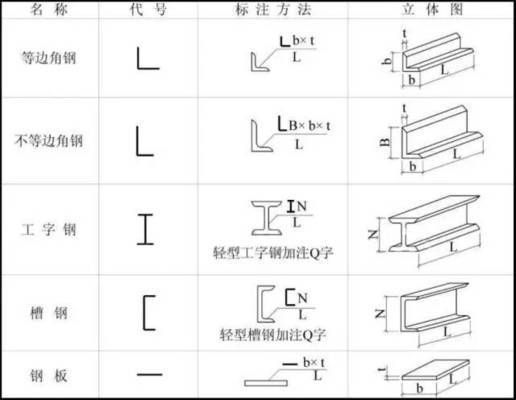

5. 掌握常用符号和标注：钢结构图纸中使用了大量的符号和标注，掌握这些符号和标注是理解图纸的关键。
6. 理解构件和连接方式：了解钢结构中各种构件的特点和用途，以及它们之间的连接方式。
7. 学习阅读顺序：按照一定的顺序阅读图纸，如先看标题和图例，再看平面图、立面图、剖面图等。
8. 实践经验积累：通过参与实际的钢结构项目，与经验丰富的专业人士交流和学习，积累实际操作和解读图纸的经验。

钢结构图纸的获取途径

如果您需要获取钢结构制作图纸，可以参考以下途径：

1. 专业网站：一些专业网站提供了钢结构图纸的下载服务，您可以根据需要选择合适的图纸进行下载。
2. 行业交流：参加行业会议、展览等活动，与其他专业人士交流，获取最新的图纸和技术信息。
3. 图书馆和书店：一些图书馆和书店可能会有关于钢结构设计的专业书籍和图纸集，您可以前往查阅和购买。

综上所述，钢结构制作图纸是钢结构制作过程中不可或缺的一部分，它包含了设计、施工等方面的重要信息。通过上述方法，您可以更快地看懂和理解钢结构图纸，从而提高工作效率和质量。同时，您还可以通过多种途径获取所需的钢结构图纸。
