砌体结构房屋设置圈梁（砌体结构房屋中的圈梁是在砌体内沿水平方向封闭的钢筋砼梁）

摘要：砌体结构房屋中，圈梁是一种重要的建筑元素，它位于墙体内部，沿水平方向封闭。这种结构的设计旨在提高建筑物的整体稳定性和抗震性能。圈梁的设置可以有效地分散并吸收地震能量，减少墙体裂缝的产生，防止因地震引起的倒塌。圈梁还可以提供额外的支撑力，增加结构的承载能力，从而保证建筑物的安全性和耐久性。在设计和施工过程中，必须确保圈梁的质量和位置符合相关规范要求，以保证其有效性和安全性。

一、圈梁的定义

砌体结构房屋中的圈梁是在砌体内沿水平方向设置封闭的钢筋砼梁。

二、圈梁的作用

1. 增强整体性和空间刚度：能够提高房屋空间刚度、增加建筑物的整体性，使房屋结构更加稳固。
2. 提高砌体抗剪抗拉强度：提高砖石砌体的抗剪、抗拉强度。
3. 应对地基问题：防止由于地基不均匀沉降、地震或其他较大振动荷载对房屋的破坏，减轻地基不均匀沉降对房屋的不利影响，比如设置在基础顶面部位和檐口部位的圈梁对抵抗不均匀沉降非常有效；当房屋中间出现沉降比两边大时，基础顶面部位的圈梁作用最大，当房屋两边沉降比中间大时，檐口部位的圈梁作用最大。

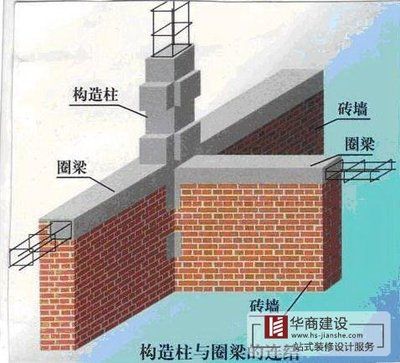

4. 抗震作用：在结构上和构造柱子拉结，有助于抗震，减轻地震产生的不利影响。

三、圈梁的设置位置

1. 单层房屋
   • 砖砌体房屋：檐口标高为5 - 8m时，应在檐口标高处设置圈梁一道；檐口标高大于8m时，应增加设置数量。
   • 砌块及料石砌体房屋：檐口标高为4 - 5m时，应在檐口标高处设置圈梁一道；檐口标高大于5m时，应增加设置数量。
   • 有吊车或较大振动设备的单层工业房屋：除在檐口或窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。
2. 多层房屋
   • 宿舍、办公楼等多层砌体民用房屋：层数为3 - 4层时，应在檐口标高处设置圈梁一道；当层数超过4层时，应在所有纵横墙上隔层设置。
   • 多层砌体工业房屋：应每层设置现浇钢筋混凝土圈梁。
   • 设置墙梁的多层砌体房屋：应在托梁、墙梁顶面和檐口标高处设置现浇钢筋混凝土圈梁，其他楼层处应在所有纵横墙上每层设置。
   • 民用建筑：按楼层设置，一层一道圈梁，通常设置在门窗顶部，若房屋楼层过高（上层楼面高度超过下部高度时）要增设一道；框架结构的填充墙内如果超过4米高度要增加一道圈梁，常见的只要在墙下无其他梁处都要设圈梁。
3. 特殊情况
   • 非抗震设防时的单层厂房
     • 无桥式吊车的厂房：当墙厚hs240mm、檐口标高为5 - 8m时，应在檐口附近布置一道，当檐口高度大于8m时，宜增设一道。
     • 有桥式吊车的厂房：除在檐口或窗顶布置圈梁外，尚宜在吊车梁标高处或其他适当位置增设一道；外墙高度大于15m时还应适当增设。
     • 有较大振动设备的厂房：沿墙高的圈梁间距不应超过4m。
   • 抗震设防时的砌体围护墙
     • 梯形屋架端部上弦和柱顶标高处：应各设一道，但屋架端部高度不大于900mm时可合并设置。
     • 窗顶部位：应按上密下稀的原则每隔4m左右在窗顶增设一道圈梁，不等高厂房的高低跨封墙和纵墙跨交接处的悬墙，圈梁的竖向间距不应大于3m。
     • 山墙部位：沿屋面应设钢筋混凝土卧梁，并应与屋架端部上弦标高处的圈梁连接。

四、圈梁的尺寸和配筋

1. 尺寸
   • 正常民房圈梁一般为240x240和240x300两种。一砖墙时，墙圈梁的断面尺寸240mm240mm即可；一砖半混水墙时，也有采用和墙厚相同断面宽度的；一砖半清水墙时，通常采用240mm240mm断面，窗口处段面呈L型，圈梁凸出部分要附加勾筋和分布筋。窗户洞口不是决定圈梁断面大小主要因素，窗口宽度过大时，应在窗口处增加圈梁断面高度，一般按窗口宽度的1/12，并在窗口每侧伸入墙内240mm。
   • 在非抗震设防时的厂房中，圈梁截面宽度宜与墙厚相同，截面高度不应小于180mm。
2. 配筋
   • 一般主筋4Φ12 - 14，上下各两根，箍筋Φ6@200 - 250；一砖半混水墙时，上下各用三根主筋，主筋直径和箍筋间距同上述；一砖半清水墙时，窗口处段面呈L型的圈梁，凸出部分要附加勾筋和分布筋。
   • 在非抗震设防时的厂房中，6 - 8度时圈梁的纵筋不应少于4Φ12，9度时不应少于4Φ14；厂房转角处柱顶圈梁在端开间范围内的纵筋，6 - 8度时不宜少于4Φ14，9度时不宜少于4Φ16，转角两侧各1m范围内的箍筋直径不宜小于Φ8，间距不宜大于100mm，圈梁转角处应增设不少于3根且直径与纵筋相同的水平斜筋。
