水箱架子钢结构(水箱架子钢结构施工中的质量控制)

水箱架子钢结构施工的质量控制是确保其结构安全、稳定和耐久性的关键。在施工过程中,必须遵循严格的质量管理体系,包括对材料的选择、加工、组装以及最终的安装等环节进行严格控制。选择合格的钢材作为主要材料,并对其进行必要的预处理以保证其性能符合要求;在加工过程中要确保切割、弯曲等工艺的准确性和质量,以形成符合设计要求的钢结构构件;组装时要注意各部件之间的连接方式和紧固程度,保证结构的稳固性和整体性;在安装阶段,需要按照设计图纸和技术规范进行操作,确保每个节点都达到规定的强度和稳定性要求。通过这些细致的质量控制措施,可以有效保障水箱架子钢结构的质量和安全性,延长其使用寿命。

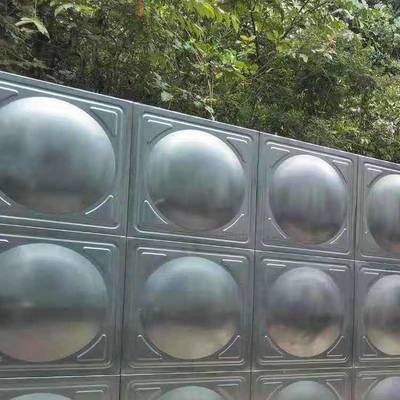

水箱架子钢结构(水箱架子钢结构施工中的质量控制) 结构电力行业施工 第1张

一、水箱架子钢结构的相关概念

水箱架子钢结构是用于支撑水箱的结构框架,通常采用钢材制作。其设计和施工需要考虑水箱的尺寸、重量、承载要求以及使用环境等因素。

  • 设计要点
    • 结构选型:根据水箱的形状(如方形、圆形等)和大小,选择合适的钢结构形式,例如梁柱式结构、桁架结构等。例如在一些小型方形水箱的支撑中,简单的梁柱式钢结构就能满足要求;而对于大型圆形水箱,可能采用环形桁架结构更为合适。
    • 承载能力计算:要准确计算水箱满载时的重量,并考虑可能的附加荷载(如风力、地震力等),以确定钢结构的强度和刚度要求。例如在地震多发地区,设计水箱架子钢结构时,必须按照当地的抗震设防要求进行承载能力计算,确保在地震作用下结构的安全性。
    • 连接方式:钢结构的连接方式包括焊接、螺栓连接等。焊接连接强度高,但检测和修复相对困难;螺栓连接便于安装和拆卸,适用于需要定期检修的水箱架子钢结构。在实际工程中,也常常会综合使用这两种连接方式,如在主要梁柱的连接部位采用焊接保证结构整体性,在一些次要部位采用螺栓连接以便于施工和后期维护。
  • 材料选用
    • 钢材类型:常见的有Q235、Q345等钢材。Q235钢材具有较好的韧性和可焊性,适用于一般的水箱架子钢结构;Q345钢材强度更高,可用于承载较大重量水箱或对结构强度要求较高的情况。
    • 材料规格:根据结构计算结果确定钢材的规格(如工字钢、槽钢、角钢等的型号)。例如,对于较大跨度的水箱架子钢结构,可能需要选用较大型号的工字钢作为主梁,以满足结构的承载要求。

二、水箱架子钢结构的施工要点

  • 施工准备
    • 图纸会审:施工前要仔细审查钢结构施工图,确保施工人员理解设计意图,发现并解决图纸中存在的问题。比如查看构件编号是否清晰、节点设计是否合理等内容。
    • 材料检验:对进场的钢材进行检验,检查其质量证明文件、规格型号是否符合要求,并进行必要的抽样检测。
    • 施工场地准备:清理施工现场,设置材料堆放区、加工区和吊装区等,确保施工场地满足施工要求。
  • 构件加工制作
    • 切割下料:按照设计尺寸对钢材进行切割下料,要保证切割精度。例如采用数控切割机进行切割,能够提高切割精度和效率。
    • 构件组装:将加工好的零部件按照设计要求进行组装,注意保证构件的形状和尺寸精度,在组装过程中可采用临时夹具进行固定。
    • 焊接与防腐处理:完成组装后进行焊接工作,焊接要符合相关规范要求;焊接完成后进行防腐处理,如涂刷防锈漆等,以提高钢结构的耐久性。
  • 安装施工
    • 基础验收:在安装水箱架子钢结构之前,要对基础进行验收,检查基础的尺寸、平整度和强度等是否符合设计要求。
    • 吊装作业:根据构件的重量和现场条件,选择合适的吊装设备和吊装方案进行钢结构的吊装。在吊装过程中要注意安全操作,确保构件准确就位。
    • 安装调整:吊装就位后,对钢结构进行安装调整,保证其垂直度、水平度等符合设计要求。

三、水箱架子钢结构的实例

  • 15吨水箱的钢结构水箱架平台:柱为混凝土柱,主梁为高频焊接H型钢,次梁为槽钢。这个结构主要用于承载15吨水箱,水箱重量转化为集中荷载作用于两根主梁上,同时附有计算简图共3张图纸,还详细描述了节点设计,具有一定的参考价值。
  • 3x1260立方米高炉工程事故水塔水箱钢结构支架:用于二期水塔水箱,水塔有效容积为1000立方米,有效高度为40m,水箱总重为350t,直径19.1m。这一实例展示了在大型、重型水箱支撑结构中的应用情况,在设计和施工时需要考虑的因素更为复杂,如大型构件的吊装、结构的稳定性等问题。
