桁架结构是一种常见的工程结构，它由许多杆件通过节点连接而成。桁架结构的安装工艺要求主要包括以下几点：，，1. 准备工作：在开始安装桁架结构之前，需要对现场进行勘察，了解场地的具体情况，如地面条件、周围环境等。还需要准备所需的材料和工具，如螺栓、螺母、垫圈等。，，2. 基础施工：桁架结构的基础通常采用混凝土浇筑或预埋钢板等方式。在浇筑混凝土时，需要注意混凝土的强度和密实度，以确保基础的稳定性和承载能力。，，3. 杆件安装：杆件是桁架结构的主要组成部分，其安装精度直接影响到整个结构的受力性能。在安装杆件时，需要确保杆件的位置准确、垂直，同时要注意杆件之间的连接方式，如焊接、螺栓连接等。，，4. 节点连接：节点是桁架结构中杆件交汇的地方，需要保证节点的连接牢固可靠。在连接节点时，需要注意螺栓的紧固程度，避免因松动而影响结构的稳定性。，，5. 整体检查：在完成桁架结构的安装后，需要进行整体检查，包括杆件的连接情况、节点的连接情况以及整个结构的外观质量等。如有发现问题，应及时进行调整和修复。

桁架结构安装工艺要求

桁架结构的安装工艺要求主要包括以下几个方面：

施工前的准备工作

在进行桁架结构安装施工前，需要进行详细的施工前准备工作，包括以下几个方面：

施工图纸确认：施工图纸是安装施工的基础，施工前需要对图纸进行详细的确认，确保了解桁架结构的尺寸、位置和构造等信息。
施工材料准备：根据施工图纸，准备好所需的桁架结构材料，包括主梁、副梁、支撑杆等。确保材料质量符合相关标准要求，并进行验收。
安全措施：施工前需要对施工现场进行安全评估，并制定相应的安全措施。确保施工过程中的工人和设备安全。

桁架结构安装施工步骤

桁架结构安装施工步骤包括：

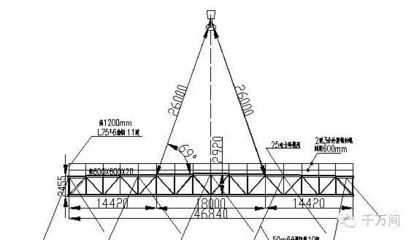

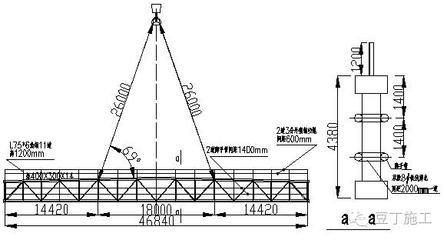

安装主梁：首先，根据施工图纸确定主梁的位置和间距。然后，使用吊车或起重机将主梁吊装至预定位置，并与建筑基础通过螺栓或焊接等方式进行连接。
安装副梁：根据施工图纸确定副梁的位置和间距，使用吊车或起重机将副梁吊装至主梁上，并与主梁进行连接。确保副梁的位置和角度符合设计要求，并进行调整。
安装支撑杆：根据施工图纸确定支撑杆的位置和长度，使用吊车或起重机将支撑杆吊装至主梁和副梁之间的连接点，并进行紧固。保证支撑杆的稳定性和坚固性。
安装附件：根据需要，安装其他附件，如防护罩、楼梯等。确保附件的安装牢固可靠，并且不影响桁架结构的稳定性和安全性。

施工注意事项

在桁架结构安装施工过程中，需要注意以下几个方面：

施工图纸准确性：在施工前、施工中和施工后都要对施工图纸进行准确性的核对，确保施工过程符合设计要求。
材料质量：对桁架结构安装所使用的材料要进行严格的检验和验收，材料质量符合相关标准要求。
安全措施：施工现场要设置合理的安全措施，确保施工过程中工人和设备的安全。

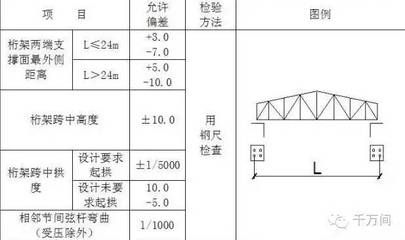

质量检查：在施工过程中，要进行质量检查，及时发现和纠正施工中的质量缺陷和问题。
环境保护：在施工过程中，要注重环境保护，避免对周围环境造成污染和影响。

钢筋桁架楼板安装要求

钢筋桁架楼板安装要求包括：

存放要求：钢筋桁架模板在现场存放时，必须略微倾斜放置（角度不宜超过10度），以保证水分尽快的从板的缝隙中流出，避免钢筋桁架模板产生冰冻或水斑。成捆钢筋桁架模板触地处要加垫木，保证模板不扭曲变形，叠放高度不得超过三捆。
吊运要求：钢筋桁架模板时吊运时应轻起轻放，不得碰撞，防止钢筋桁架模板变形。
底模要求：底模的平直部分和搭接边的平整度每米不应大于1.5mm。
支撑要求：钢筋桁架模板跨过横梁，钢筋桁架腹杆脚部未支撑在横梁上时，在横梁处应补焊支座钢筋。
搭接长度要求：钢筋桁架模板伸入梁边的长度，必须满足设计要求。模板长度方向搭接长度（指钢梁的上翼缘边缘与端部竖向支座钢筋的距离）不宜小于5d（d为钢筋桁架下弦钢筋直径）及50mm中的较大值；模板宽度方向底模与钢梁的搭接长度不宜小于30mm，确保在浇注混凝土时不漏浆。
位置调整要求：严格按照图纸及相应规范的要求来调整钢筋桁架模板的位置，板的直线度误差为10mm，板的错口误差要求v5mm。
铺设要求：每层钢筋桁架模板的铺设宜根据施工图起始位置由一侧按顺序铺设，最后处理边角部分。
安装时机：钢筋桁架模板安装宜在下一节钢柱及配套钢梁安装完毕后进行。
行走要求：不得在未固定牢靠或未按设计要求设置临时支撑的板材上行走。行走时可踩踏在钢筋桁架上，不得踩踏在底模上，防止焊点脱开而发生意外。
洞口封闭要求：钢筋桁架模板铺设后应及时封闭洞口，设护栏并作明显标识。
荷载要求：避免在钢筋桁架模板上有过大集中荷载。
栓钉焊接要求：抗剪连接栓钉部分直接焊在钢梁顶面上，为非穿透焊；部分钢梁与栓钉中间夹有压型钢板，为穿透焊。
边模板安装要求：安装时，将边模板紧贴钢梁面。边模板与钢梁表面每隔300mm间距点焊长25mm、高2mm的焊缝。
混凝土浇注要求：混凝土浇注过程中，应随时将混凝土铲平，严禁将混凝土堆积过高，高度不得超过0.3m。混凝土振捣时，应采用平板振捣，禁止采用振捣棒振捣。施工缝处振捣时，应避免将已初凝的混凝土振裂。
支撑拆除要求：设临时支撑时，小于8米的楼板，待混凝土的强度达到设计强度75%以上方可拆除支撑；大于8米的楼板，待混凝土的强度达到设计强度后方可拆除支撑。
