房屋柱子钢筋搭接图是建筑施工中的一个重要环节，它涉及到钢筋的连接方式和结构稳定性。在制作钢筋搭接图时，首先需要确定钢筋的位置、数量和尺寸，然后根据设计要求选择合适的搭接方式。常见的搭接方式有绑扎搭接、机械连接和焊接等。绑扎搭接是通过绑扎的方式将两根钢筋牢固地连接在一起，这种方法操作简单、成本低，但承载力较低；机械连接是通过使用专用的连接件将两根钢筋牢固地连接在一起，这种方法承载力较高，但操作复杂、成本较高；焊接则是通过电弧热将两根钢筋熔化后形成熔池，使两根钢筋紧密结合在一起，这种方法承载力最高，但操作风险较大。制作钢筋搭接图需要根据具体情况选择合适的搭接方式，以保证结构的稳定性和安全性。

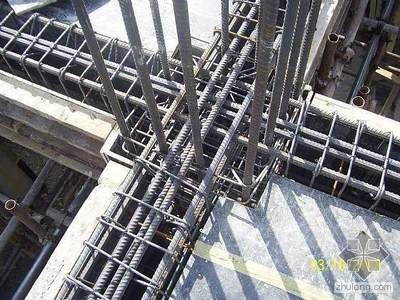

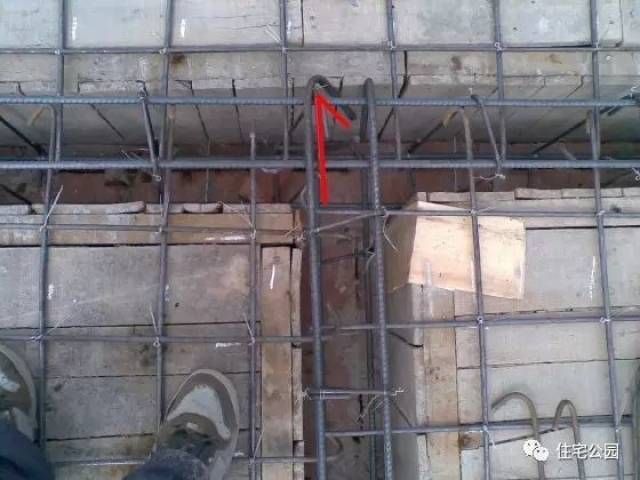

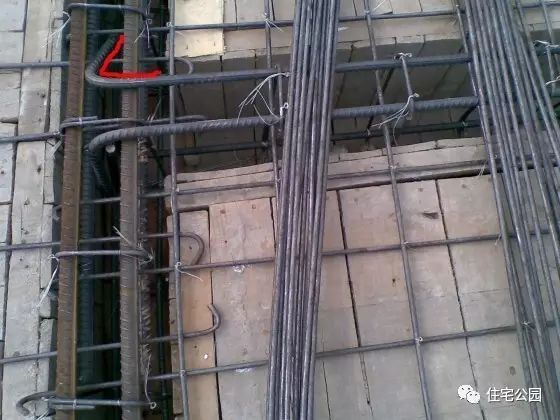

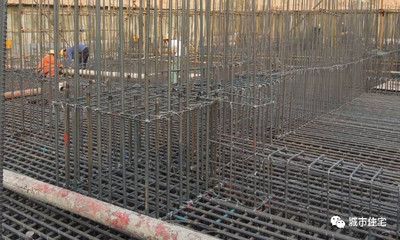

房屋柱子钢筋搭接图

关于房屋柱子钢筋搭接的具体图示，由于版权和技术细节的原因，无法直接提供详细的图示。但是，我可以为您提供相关的规范和要求，这些信息对于理解钢筋搭接的基本原理和实施细节非常重要。

钢筋搭接规范要求

1. 搭接长度：钢筋的搭接长度一般是指钢筋绑扎连接的搭接长度。对于柱类构件，搭接长度不宜超过50%。

2. 接头错开：在同一构件内的接头要分批错开，各接头的横向净间距不应小于钢筋直径，且不应小于25mm。

3. 搭接长度的末端与钢筋弯曲处的距离：不得小于钢筋直径的10倍，接头不宜位于构件最大弯矩处。

4. 绑扎接头位置：受力钢筋的绑扎接头位置应相互错开。从任一绑扎接头中心至搭接长度的1.3倍区段范围内有绑扎接头的受力钢筋，其截面面积占受力钢筋总截面面积的百分率如下：受拉区不得超过25%；受压区不得超过50%。

5. 搭接长度的计算：搭接长度可取相互连接两根钢筋中较小直径计算，计算其搭接长度应符合建筑图集相关规定。

钢筋搭接的连接方式

钢筋连接方式常见的有三种：绑扎搭接、焊接（又分为搭接焊、帮条焊等）、机械连接。

• 绑扎搭接：绑扎搭接的长度应是钢筋的直径乘以30倍，并且不得小于80厘米。

• 焊接：焊接接头单面焊10至15倍D，双面焊接的搭接长度为直径的5至10倍D。

• 机械连接：机械连接要求错开至少35d。

结语

虽然无法提供具体的图示，但以上信息可以帮助您更好地理解房屋柱子钢筋搭接的技术要求和规范。如果您需要具体的图示，建议查阅相关的建筑图集或咨询专业的建筑师和工程师。
