以下是一些钢结构下册可能涉及的思考题类型及解答:
一、结构构件相关
(一)梁
- 梁的局部稳定
- 翼缘的局部稳定:梁的上翼缘在弯曲压应力作用下,与轴心受压构件相似,可按纵向受压板计算。在弯曲正应力作用下梁截面中和轴以上腹板受弯压应力作用,当腹板高厚比较大时,受压区域可能发生局部失稳。对于梁的局部稳定,通过设置加劲肋等构造措施来保证。例如在腹板的计算中,根据腹板所在部位受力不同(如两端受剪应力为主,跨中受弯曲压应力为主等),分别考虑其在不同应力单独或联合作用下的临界条件和高厚比限值。当有较大集中力时,还需考虑局部压应力等因素的联合作用。为保证腹板局部稳定,采用加劲肋将其分隔为若干区段,利用四周的翼缘板和加劲肋支撑提高临界应力增强稳定性。
- 腹板的局部稳定:腹板在纯剪切作用下屈曲时,将产生约45°的波形凹凸。为保证腹板局部稳定常采用加劲肋,在各种应力单独作用下(如弯曲正应力、剪力、局部压应力等),腹板发生屈曲的临界条件和高厚比限值不同,在多种应力联合作用下也有相应的临界条件。在计算时,要考虑梁上的荷载分布、梁的截面形式等因素对腹板局部稳定的影响。例如对于简支梁,两端和跨中的腹板受力情况不同,在设计加劲肋时需分别对待。
- 梁的强度计算
- 抗弯强度计算:对等截面梁,应对最大弯矩所在截面进行计算。根据最大弯矩计算值及该截面的净截面抵抗计算。对于承受静力荷载或间接承受动力荷载的梁,可考虑截面有一定的塑性发展,即考虑截面塑性发展系数γx,γy;对直接承受动力荷载的梁,则不考虑塑性发展。对于变截面梁的抗弯强度计算,除按最大弯矩所在截面计算外,尚应验算截面改变处的抗弯强度。
- 抗剪强度计算:抗剪强度计算取用材料力学中的基本公式。对型钢梁,一般可不作抗剪强度计算;对焊接组合梁,如按抗剪计算要求算出的腹板厚度较小,而为满足腹板局部稳定和构造要求确定腹板厚度时,梁的剪应力较小,一般也不作抗剪强度验算。但对变截面梁,由于靠近梁支座附近剪力最大,截面减小,则应验算抗剪强度。
- 局部承压强度计算:当梁的翼缘受有沿腹板平面作用的集中力,且该集中力处梁未设置支承加劲肋时,或梁上有移动集中荷载作用时(如梁的上翼缘有集中荷载作用、梁的支座处有集中的支座反力作用、吊车梁上有移动的轮压等),进行局部承压强度计算。
(二)格构柱
- 单肢稳定性
- 格构柱的每个单肢是实腹式受压构件,单肢在每个缀条或缀板之间的部分在压力作用下可能丧失稳定性。单肢的长细比λ1 = Lo1/i1(Lo1为单肢计算长度,对缀条柱取相邻缀条节点中心线间的距离;对焊接缀板柱取相邻两缀板间的净距离;螺栓连接柱取相邻两缀板边缘螺栓的距离;i1为单肢对自身平行于虚轴的单肢形心轴的回转半径)。考虑到缀板柱除可能因几何缺陷使单肢的压力不等外,单肢还承担由剪力引起的局部弯矩作用,所以对其单肢长细比的要求比对缀条柱更严格。保证单肢稳定的条件需参照相关规范。
- 缀材计算
- 格构式压杆的剪力:轴压格构柱由于初弯曲等缺陷或达临界状态的弯曲时,各截面将产生剪力,此剪力由缀材承担。
- 缀材设计:在进行缀材设计时,要考虑格构柱在受力过程中的剪力分布、缀材的连接方式(如焊接或螺栓连接)等因素,根据承载能力极限状态要求,计算缀材所需的截面尺寸等参数。
二、钢材相关
- 钢材的破坏形式
- 建筑钢材有两种可能的破坏形式,即塑性破坏和脆性破坏。二者特征可从塑性变形、名义应力、断口形式三方面来理解。塑性破坏有明显的塑性变形,名义应力达到屈服点后会继续发展,断口呈现纤维状;脆性破坏几乎没有塑性变形,名义应力在达到一定值时突然断裂,断口比较平整。影响脆性破坏的因素有有害化学元素、冶金缺陷、钢材质量、应力集中和低温等。其中应力集中产生的原因包括构件的截面突变、孔洞、刻痕等,其后果是导致局部产生双向或三向受拉的应力状态,使钢材变脆。在设计中应通过合理的构造措施(如平缓过渡)尽量避免应力集中。
- 钢材的机械性能指标
- 从拉伸试验可得到抗拉强度fu、屈服强度fy、伸长率δ5三个钢材基本性能指标,fu、fy是静力强度指标,δ5是钢材在静荷载作用下塑性性能指标。承重结构钢材都应具有这三个指标合格的保证,对重要或需要冷加工的构件,其钢材尚应具有冷弯试验的合格保证。冲击韧性Cv是表示钢材在动力荷载作用下抵抗脆性断裂能力的指标,对直接承受较大动力荷载的结构应提出相应冲击韧性要求。
- 钢材的化学成分影响
- 碳含量对钢材机械性能有影响,一般来说,碳含量增加,钢材的强度提高,但塑性和韧性降低。对于焊接结构等对钢材韧性要求较高的结构,需对碳含量加以限制。硫会使钢材产生热脆性,磷会使钢材产生冷脆性,在钢材生产和使用中要对硫和磷的含量进行限制。

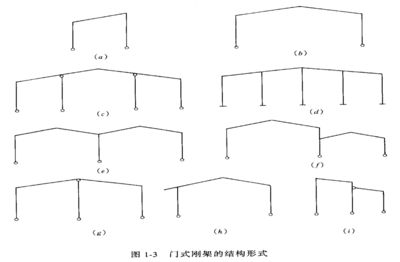

三、结构设计相关
- 结构的极限状态
- 结构或构件按两类极限状态计算,即承载力极限状态和正常使用极限状态。按承载力极限状态设计时,对于基本组合,设计表达式为:γo(γgCgGk+γqiCqiQik∑γqiCqiψciQik)≤R(γr,fk,ak…)(以应力形式表达为γo≤f,计算应力时,对永久荷载的分项系数取1.2;对可变荷载的分项系数取1.4)。在具体计算时,可以标准荷载乘以分项系数,得到设计荷载,再计算出内力设计值;亦可按标准荷载计算出内力标准值,再乘以分项系数得到内力设计值。正常使用极限状态主要考虑结构的适用性和耐久性,如变形、裂缝等是否满足要求。
- 结构可靠性
四、连接相关
- 焊缝连接
- 焊缝尺寸:角焊缝的焊脚尺寸有最小值和最大值限制。hfmin≥1.5√t2(t2为较厚焊件的厚度;自动焊、T形连接时单面角焊缝焊脚尺寸为hfmin±1;焊件厚度t≤4mm时,hfmin=t2)。焊件厚度t≥6mm时,hfmax≤t-(1 - 2)mm;对板件边缘的角焊缝,当板厚t≤6mm时,hfmin≤t。
- 焊缝长度:焊缝长度过小时,焊件局部受热严重,起弧、落弧相距太近影响焊缝可靠性,规定端焊缝和侧焊缝的计算长度不宜小于8hf和40mm。焊缝长度与焊脚尺寸之比越大,不均匀程度越明显,当比值太大时两端可能先达到极限而破坏,而中部还未发挥其承载能力。规范规定侧面角焊缝的最大计算长度,当承受动力荷载时不宜大于40hf,承受动力荷载时不宜大于60hf;若内力沿侧焊缝全长分布,其计算长度不受限制,如工字形截面的腹板与翼板连接焊缝等。当焊件的端部仅有两侧焊缝连接时,应使焊缝长度lwb,b为两侧面角焊缝间的距离;同时为了避免因焊缝收缩时引起的拱曲过大,还应使b≤16t(t≥12mm)或200mm(t≤12mm),t为较薄焊件厚度。当不满足时,应加端焊缝。当角焊缝的端部在构件的转角处时,为避免起、落弧缺陷引起应力集中宜作长度为2hf的绕角焊。
以上内容是基于钢结构相关
