建筑加固图纸入门自学（建筑加固图纸）

建筑加固图纸是建筑行业不可或缺的一部分，它涉及到对建筑物进行结构加固、维修和改造等操作。以下是一些关于建筑加固图纸入门自学的要点：，，1. 了解基础知识：你需要了解建筑加固的基本概念和原理。这包括了解建筑结构的类型、承重方式以及常见的建筑问题等。，，2. 学习绘图技巧：建筑加固图纸需要精确地表达建筑物的结构信息，你需要学习如何绘制准确的建筑图样。这包括了解常用的绘图工具、比例尺、尺寸标注等。，，3. 掌握相关法规：建筑加固图纸需要遵守相关的法规和标准。你需要了解这些法规和标准的内容，以确保你的图纸符合要求。，，4. 实践操作：理论学习之后，你需要通过实际操作来巩固所学知识。你可以参加相关的培训班或找一位有经验的导师进行指导，以帮助你更好地理解和掌握建筑加固图纸的制作方法。，，5. 持续学习：建筑加固图纸是一个不断发展的领域，你需要不断学习新的知识和技术，以适应行业的发展。

一、了解建筑加固图纸的基础

• 熟悉建筑加固相关知识
  • 首先要知道建筑加固的常见方法，例如粘钢加固法，它是通过结构胶粘剂，将钢板粘贴到混凝土/砌体结构构件，并用锚栓进行锚固，适用于受弯、受拉、受剪构件，能充分利用原构件的承载力，提高构件的承载能力，且施工简便、可靠，基本不增加构件自重、不影响构件外形等特点。
• 掌握基本制图知识
  • 对于建筑加固图纸，一些基本的制图知识是必要的。比如三面投影图的特性，其中包括不全面性（每个投影图只能反映物体两个方向的尺寸，如立面图反映长度和高度、平面图反映长度和宽度、侧面图反映高度和宽度）和“三等关系”（长对正等）。

二、学习识图步骤

1. 查看设计总说明
   • 从设计总说明的开头可以判断是否为加固项目，接着看工程概况了解项目的基本情况，如层数等。再查看设计总说明里材料说明部分，了解钢筋、钢材的要求以及粘结材料要求等。此外，还有施工工艺以及其他要求（如梁加固施工前卸掉荷载等）都要查看清楚。
2. 解读专项设计说明
   • 专项加固方法的表示方法可能和钢筋平法类似，需一项项查看。这里会有图例的一些说明，包括中间缀板的间距、加密区的说明、角钢的规格型号、钢材的宽度和厚度说明，以及相应的加固件的规格型号等。还可结合节点详图进行理解，例如梁的U型钢加固有加密区和非加密区的相关情况等。

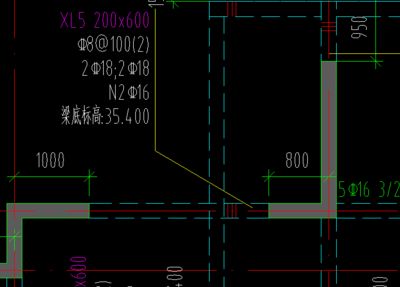

3. 分析平面图
   • 在看平面图时，要明确标注的含义。比如在框架梁加固图中，要分清不同标注所对应的加固做法，像LBG的做法中，两根柱子中间的梁如果有标注，那三跨梁都要加固，采用特定宽度和厚度的U型钢板，梁顶面支座处采用特定规格的钢板加固等。对于次梁也要注意其与主梁的关系（以主梁为支座的梁为次梁）以及相应的加固标注含义等。

三、学习资源与辅助方法

• 参考相关教材与课程
  • 可以学习建筑工程施工图纸入门知识相关的教材或者课程。例如云尧学院有围绕实例教学的课程，内容涵盖建筑、结构、室内给排水及电气各专业施工图的识读，结合实际工作经验讲解施工图纸的识读技巧，适合有建筑及装饰行业相关工作经历但没系统学习基础知识的人员、准备从事相关工作但不会识图的人员以及建筑相关专业在校学生或刚毕业缺乏实际工作经验的人员等。
• 记录疑问并求解
  • 在学习识图过程中，如果遇到不明白的问题，如梁底和梁顶钢材的厚度、宽度等信息图纸未标明的情况，要用本子记下来，向设计人员询问或者再仔细从图纸中寻找答案。
