钢结构课设施工图（钢结构课设施工图标注规范钢结构施工图标注规范）

在钢结构施工图中，标注规范是确保工程顺利进行的关键。这些标注不仅帮助工程师和技术人员理解设计意图，还能指导施工过程，包括材料的选择、构件的加工以及安装方法等。以下是钢结构施工图标注规范的主要要点：，，1. **尺寸标注**：应清晰、准确地表达构件的尺寸，包括长度、宽度、高度和角度等。，2. **材料标注**：明确指出使用的钢材类型、规格和性能等级。，3. **连接方式标注**：说明各构件之间的连接方式，如焊接、螺栓连接或铆接等。，4. **支撑结构标注**：标明支撑点的位置和支撑结构的类型。，5. **防腐处理标注**：注明是否需要进行防锈、防腐或其他特殊处理。，6. **施工顺序标注**：描述构件的安装顺序，以确保施工效率和质量。，7. **安全措施标注**：提供必要的安全警告，如警示标识、安全防护距离等。，，遵循这些标注规范，可以确保施工图纸的准确性和可读性，从而降低施工过程中的错误率，提高工程质量。

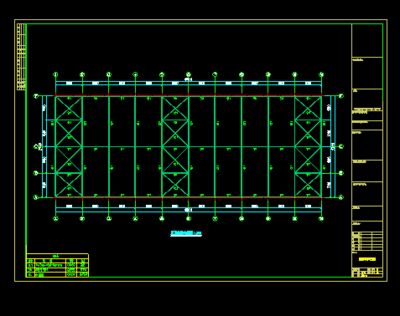

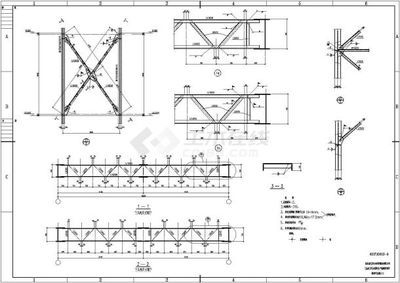

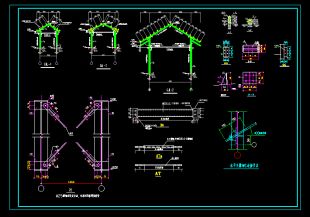

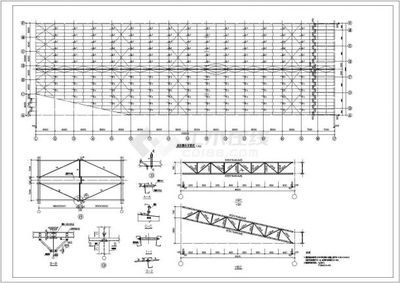

钢结构课设施工图通常包括平面图、立面图、剖面图、节点详图等内容。这些图纸提供了钢结构设计的具体细节，包括构件的位置、尺寸、连接方式等。在进行钢结构课程设计时，学生需要根据给定的条件，如跨度、荷载、材料等，进行结构分析和设计，并绘制相应的施工图。
