三角形钢结构屋架设计
三角形钢结构屋架的设计是建筑工程中的一个重要环节,其结构设计不仅需要考虑美观和实用性,还需确保结构的稳定性与安全性。在设计过程中,首先需要根据建筑的功能需求和空间布局确定屋架的基本形状和尺寸。通过计算来确定所需的材料类型、规格以及数量。为了提高结构的承载能力和延长使用寿命,通常还会采用一些优化措施,如使用高强度钢材、合理布置支撑系统等。进行详细的施工图绘制和构件加工,确保施工过程的顺利进行。在整个设计过程中,还需要考虑到地震、风载等自然因素的影响,采取相应的抗震设计和抗风设计措施,以确保建筑物的安全。

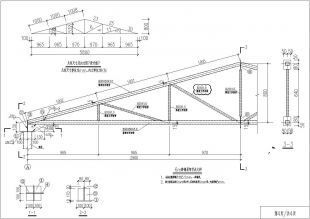

三角形钢结构屋架设计
三角形钢结构屋架是一种常见的建筑结构形式,它主要由钢材(如角钢、工字钢等)通过焊接或铆钉连接而成。这种结构形式具有强度高、自重轻、施工速度快等特点。以下是关于三角形钢结构屋架设计的一些关键信息。
设计参数
在设计三角形钢结构屋架时,需要考虑一系列的设计参数,包括屋架的跨度、高度、坡度等。例如,屋面坡度一般为i=1/2~1/3,跨度一般为18~24m之间,适用于屋面坡度较大的有檩系统屋盖。此外,还需要考虑屋架的荷载,包括恒载、活荷载及风雪荷载等。

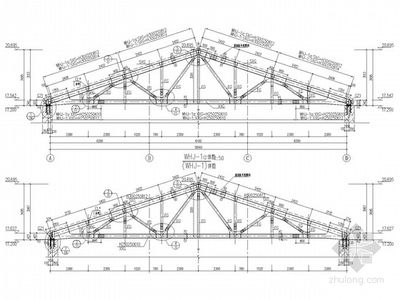

结构特点
三角形钢结构屋架与柱子的连接通常做成铰接,这使得房屋的横向刚度较低,且屋架弦杆的内力变化较大,在支座处最大,跨中较小。因此,弦杆如果使用同一规格截面,其承载力可能会受到影响。
支撑布置
为了保证整个屋盖的空间几何不变性,减少屋架的自由长度,提高屋架弦杆的承载力,需要在屋盖两端或中部适当位置的相邻两榀屋架之间设置一定数量的支撑,并沿屋盖纵向全长设置一定数量的纵向杆件(系杆),形成屋架与支撑桁架构成的空间稳定系统。
节点设计
节点设计是三角形钢结构屋架设计中的一个重要环节。节点板的形状应简单,以便于制作和切割钢板时能充分利用材料。在焊接屋架节点处,相邻角焊缝焊趾间距应不小于5mm;屋架弦杆节点板一般伸出弦杆10~15mm;有时为了支承屋面结构,屋架上弦节点板(厚度为t)一般从弦杆缩进5~10mm,且不宜小于(t/2+2)mm。
材料选择
三角形钢结构屋架的材料选择也是一个重要的设计考虑因素。常用的钢材标号为Q235-B,其设计强度值为f=215N/mm2。焊条型号通常为E43型。
计算方法
在设计过程中,可以采用图解法或查手册等方法求得半跨单位荷载作用下的杆力系数。荷载计算通常按全跨永久荷载+全跨可变荷载(不包括风荷载)考虑,荷载分项系数取:γG=1.2,γQ=1.4。
综上所述,三角形钢结构屋架设计是一个复杂的过程,需要综合考虑各种设计参数、结构特点、支撑布置、节点设计、材料选择和计算方法。设计师需要根据具体的建筑设计要求和使用条件,进行详细的计算和优化,以确保屋架的安全性和经济性。
