彩钢板屋顶施工工艺流程主要包括以下几个步骤：，，1. 准备工作：在施工前，需要对施工现场进行清理，确保地面平整、无杂物。检查彩钢板的质量和规格，确保其符合设计要求。，，2. 安装支架：根据设计要求，在屋顶上安装支撑结构，如檩条、托架等。支架的安装位置和间距应符合设计要求。，，3. 铺设彩钢板：将彩钢板按照设计要求的顺序和方向铺设在支架上。注意保持彩钢板的搭接长度和垂直度，确保屋面的整体平整度。，，4. 连接固定：使用自攻螺钉或专用连接件将彩钢板与支架连接固定。连接点应均匀分布，避免出现明显的缝隙。，，5. 密封处理：在彩钢板与支架之间以及彩钢板与其他构件之间，使用密封胶进行密封处理，以防止雨水渗透和保温性能下降。，，6. 检查验收：完成施工后，进行全面检查，确保彩钢板屋顶的各项指标达到设计要求。对于发现的问题及时进行整改。

一、一般彩钢板屋顶施工工艺流程

施工前准备工作

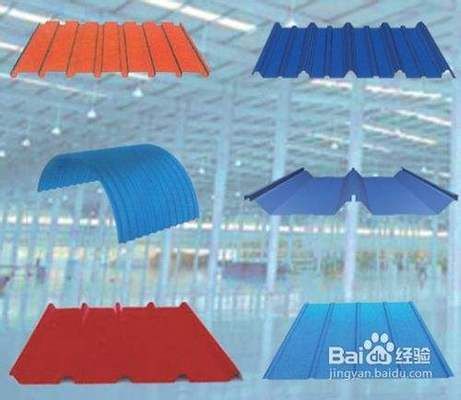

- 材料检查：材料进场时，厂商应附原厂出厂材质检查证明。检查压型钢板的规格、尺寸、厚度，各式收边料规格、尺寸、厚度以及零配件（自攻螺丝、拉铆钉、胶等）。压型钢板外观不得有拖拉伤痕、色斑，表面膜层磨损、扭曲、污染、色差、翘角等现象。材料进场时，应堆放在建设单位指定之区域，施工单位自行负责该部分材料的安全措施，材料应有合适之包装，以免损毁。
- 测量、放线
  - 排板布置图设计：施工前要提前做好屋面彩钢板排板布置图。排版设计方案要保证彩钢板顺坡度方向与天沟垂直，铺设起始线与泛水收边方向平行、尺寸吻合。
  - 现场放线：根据排板布置图进行现场放线，按每跨间或节点弹出屋面檩条的安装控制线，认真校核主体结构偏差，确认该偏差对屋面檩条的安装无影响；对偏差不满足安装要求处，视偏差轻重程度事先进行处理。
支座节点板安装固定
- 支座节点板进场前应根据主檩间预留伸缩空间在厂家冲孔成型，现场安装时必须严格按照建筑物定位轴线及设计标高进行调整，固定时要拉线，以保证彩钢板屋面平整、坡面顺直。
- 支托板必须按设计要求固定在原结构上，主檩连接板垂直焊接在支托板上，并对其做好防腐处理。
主、次檩条安装
- 安装方法及连接要求
  - 主、次檩条安装方法及要求与传统彩钢板屋面相同，主檩条与支座节点板、次檩条与主檩条采用套插螺栓连接，次檩与次檩之间接长通过檩托板采用套插螺栓连接，主、次檩的连接螺栓须加垫片逐个拧紧。
  - 主檩条安装时必须严格校核坡顶及坡脚标高，拉线校正、固定；遇接头处安装不平直时，必须采用专用工具进行现场重新取孔。次檩排版时要注意保证天沟位置准确，安装时应先将天沟处固定平直。
- 注意事项
  - 在钢结构彩板施工中，厂房轴距为6m每跨天沟分两段，采用焊接接缝，为避免焊接时出现变形，接头处先用间接式点焊，直到接头完全平整后再满焊。屋面底板为Q900型板，施工时先将底板固定在檩条上平面，然后再铺岩棉保温层（从16轴向1轴铺设）。在铺设岩棉的同时铺设屋面顶板，在安装屋面板时应注意板的横向平整度，在铺设第一块先用钢卷尺量出女儿墙到钢梁的平行尺寸并进行定位。在铺设3 - 5片屋面板时，应测量出屋脊和檐口的宽度是否一致，以保证屋面平行，并确保最大斜度不超过规范20mm。
彩钢板安装
- 屋面彩钢板安装

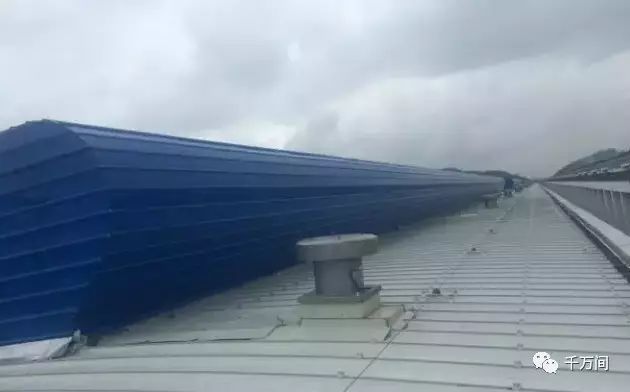

  - 在彩钢保温屋面施工中，施工工序为彩板进场 - 搭设施工平台 - 天沟安装 - 下层板安装 - 保温棉铺设 - 屋面板安装 - 屋脊帽盖安装 - 山墙泛水安装 - 天沟防水处理 - 零星布定。屋面板安装时要注意横向平整度等问题，如上述主、次檩条安装中的相关操作。在屋面板安装完成后，先对屋脊檐口做泛水沿的防水处理，再进行屋脊帽盖的安装，安装屋脊帽盖时搭接部分长度不小于100mm，并用铆钉进行连接，在屋脊盖板完成后对所有外露铆钉满打密封胶。
  - 对于金属彩钢瓦屋面，若有多块钢板之间咬合搭接构造，在安装时要保证密封性，避免屋面雨水通过缝隙渗入。在安装过程中，对于彩钢瓦屋面的天沟部位、女儿墙部位、接缝部位等有特殊施工要求（详见下面防水相关施工步骤）。
- 墙面彩钢板安装（若有）：在彩钢保温屋面施工中，墙面施工工序为彩板进场 - 搭设施工平台 - 墙面放线安装 - 铺设保温棉 - 内墙板安装 - 泛水件安装 - 门窗口包件安装 - 工程验收。墙板安装时，先安装外墙板，外墙板固定在檩条外侧，第一块外墙板固定后进行超直放线超平，将下部泛水顺直找平，然后依次进行安装。外板安装后，铺保温棉为防止保温面下垂应在外墙板上大面积铺设岩棉钉保证保温面固定不下垂，内墙板固定在檩条内侧与保温面铺设交叉进行，做法与外墙同。
防水相关施工（针对彩钢瓦屋面可能存在的防水需求）

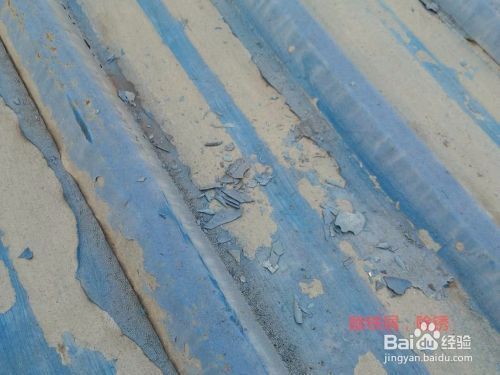

- 防水基层条件检查与处理
  - 要保证彩钢瓦的基面没有尘土、没有松动，如果有松动的情况需要处理后才可以施工。
  - 基面不可以有积水的现象，如果有积水需要加固处理合格后才可以对防水层进行施工。
  - 彩钢瓦缝隙必要时需要进行加固处理，然后再进行施工。
  - 阴阳角、桩立面与平面阴角、立面内角和外角需要做附加层。
  - 早上施工遇到彩钢瓦面有露水需要停止施工。
  - 在严冬时施工，彩钢瓦上需要刷基层处理剂。
- 天沟部位施工
  - 铲除彩钢瓦天沟上的老化卷材。
  - 用除锈剂处理天沟锈损部位，清理天沟垃圾。
  - 修补天沟破损部位，将落水口打磨平整。
  - 滚涂EPO防水涂料（内嵌加筋布），落水口做防水增强层。
  - 整个天沟做防水涂料一布四涂施工。

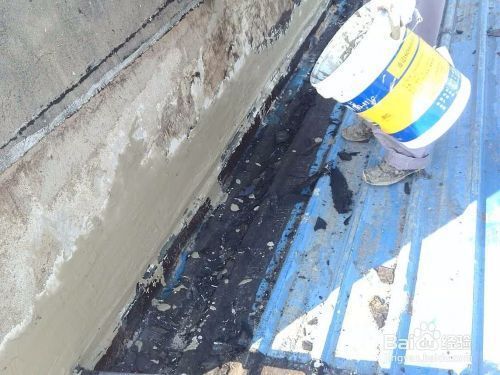

- 女儿墙部位施工
  - 铲除女儿墙面的老化卷材。
  - 清理垃圾。
  - 用弗施科防水砂浆将墙面修补平整。
  - 用EPO防水涂料做一布四涂工艺。

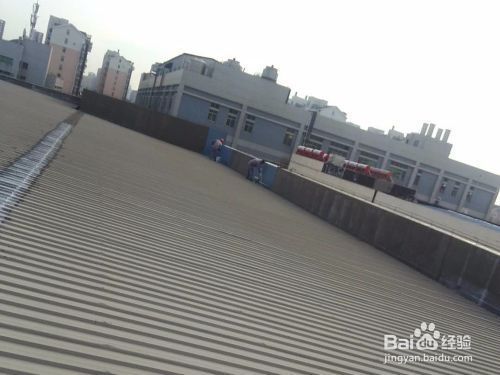

- 接缝部位施工
  - 用打磨机将接缝除锈，清理金属表面。
  - 然后使用防水铺布机进行接缝一布四涂工艺。
  - 螺帽四周刷涂EPO防水涂料。
  - 涂刷三遍（注意要按操作要求进行）。
清理与竣工验收
- 清理屋面，去除施工过程中留下的杂物等。
- 按照相关标准和要求进行竣工验收，确保彩钢板屋顶施工质量符合要求。

二、不同施工类型中的特殊工艺流程

彩钢保温屋面施工
- 在保温棉铺设方面，如在铺设屋面顶板时同时铺设岩棉保温层（从16轴向1轴铺设），在墙面施工中为防止保温面下垂应在外墙板上大面积铺设岩棉钉保证保温面固定不下垂等操作。
- 在屋面和墙面的彩钢板安装工序上有更细致的流程，例如屋面施工中的天沟安装、屋脊帽盖安装、山墙泛水安装等工序，墙面施工中的墙面放线安装、泛水件安装、门窗口包件安装等工序。
金属彩钢瓦屋面（针对其结构特点的防水等相关施工）
- 对于多块钢板之间咬合搭接构造的屋面，重点关注其密封性，防止屋面雨水通过各种缝隙渗入，在天沟、女儿墙、接缝等部位按照特定的防水施工步骤进行操作，如天沟部位的铲除老化卷材、除锈、修补、滚涂防水涂料等，女儿墙部位的铲除老化卷材、清理、修补、做一布四涂工艺，接缝部位的除锈、一布四涂工艺、螺帽四周刷防水涂料等操作。
