屋架图集04g415-1（预应力混凝土折线形屋架图集）是一份专门针对预应力混凝土折线形屋架的详细设计图集。它提供了详细的设计指导和构造要求，包括屋架的尺寸、形状、材料选择、连接方式、支撑系统以及施工方法等。该图集适用于各种类型的预应力混凝土屋架设计，包括但不限于工业厂房、商业建筑、公共设施等。通过使用该图集，设计师可以确保屋架结构的安全性、稳定性和耐久性，同时满足工程规范和标准的要求。

屋架图集04G415-1概述

04G415-1 是一本专门针对预应力混凝土折线形屋架的设计图集，涵盖了多种跨度（18m、21m、24m、27m、30m）的屋架设计细节。这些设计适用于柱距为6m，且适用于非抗震设计以及抗震设防烈度为6至8度的地区。图集中的设计考虑了基本风压不超过0.9kN/m2和基本雪压不超过0.7kN/m2的情况，适合一般工业厂房的建设。

图集的主要内容

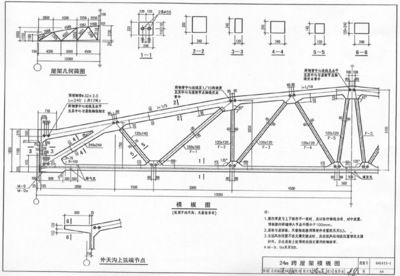

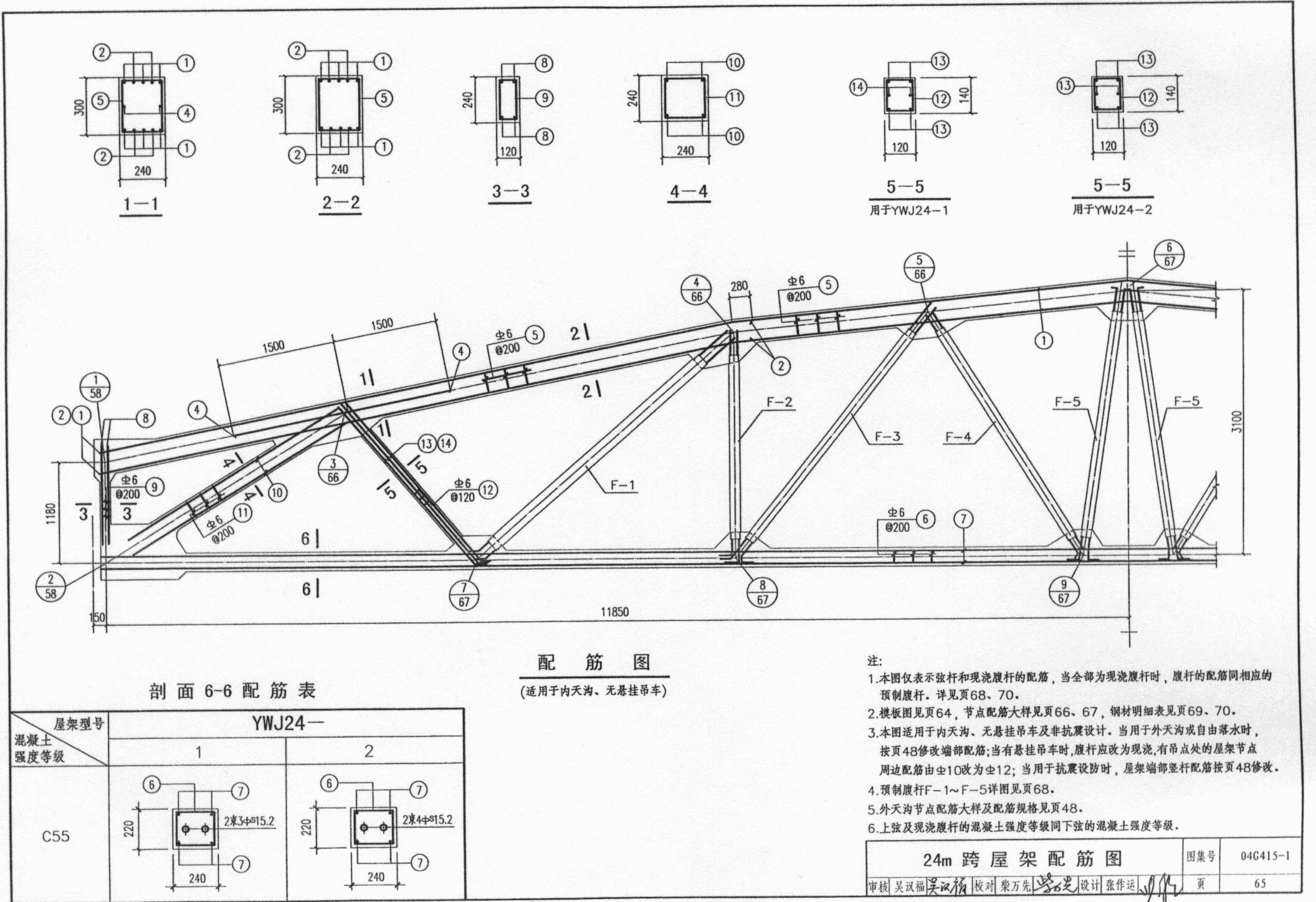

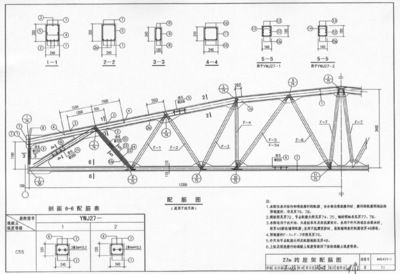

图集04G415-1包含了丰富的设计图纸和节点详图，例如屋架与柱连接节点图、屋架与抗风柱连接节点图、屋面安装节点图、天窗架安装节点图等。此外，还包括了不同跨度屋架的上弦和下弦支撑平面布置示意图，以及在有悬挂吊车时屋架增设支撑的布置示意图。这些内容为设计和施工人员提供了详细的技术指导。

图集的应用场景

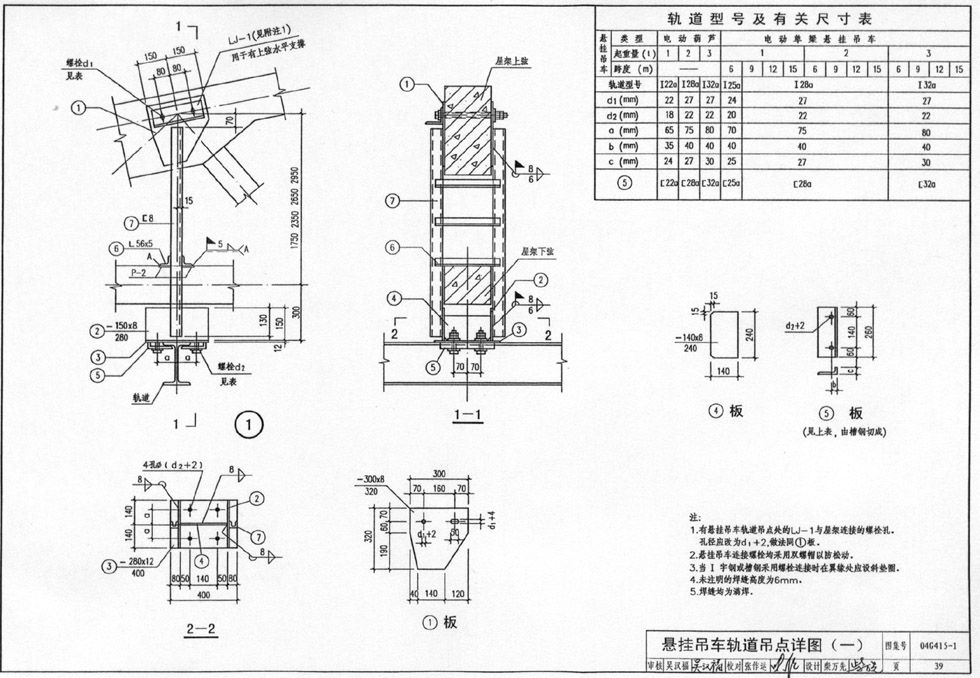

图集04G415-1的设计适用于一般工业厂房，其中18m、21m、24m跨度的屋架可以悬挂1至3吨的电动葫芦或电动单梁悬挂吊车。屋面荷载效应的基本组合设计值分为六个级别，从3.5kN/m2到6.0kN/m2不等，以适应不同的荷载需求。屋架的安全等级被定为二级，重要性系数γ0为1.0，确保了设计的安全性和可靠性。

图集的使用建议

在使用图集04G415-1时，设计和施工人员可以结合其他相关图集，如04G410-1～2、05G512等，以获得更全面的设计和施工指导。这样的配套使用能够帮助专业人士更好地理解和应用图集中的设计内容。

注意事项

在施工过程中，需要注意一些技术问题，比如24m折线形屋架由于构造特殊且体积较大，侧向稳定性较差，容易在张拉过程中产生侧面弯曲，养护过程中也容易产生裂缝。因此，在制作、张拉、安装等环节需要特别关注这些问题，并采取相应的预防措施。

结论

图集04G415-1为预应力混凝土折线形屋架的设计和施工提供了全面的技术支持，适用于多种跨度和荷载要求的工业厂房。通过详细的节点详图和平面布置示意图，图集帮助设计和施工人员确保工程的质量和安全性。在使用图集时，应注意结合其他相关图集和考虑特定施工过程中的技术问题。
