干货集装箱结构部件说明

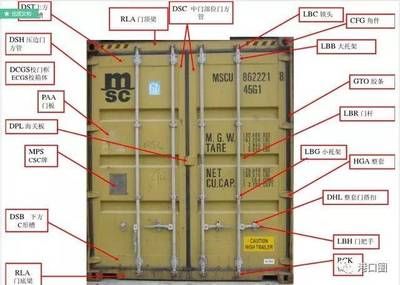

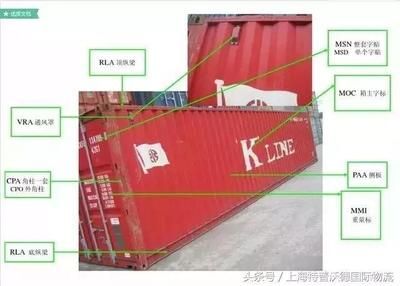

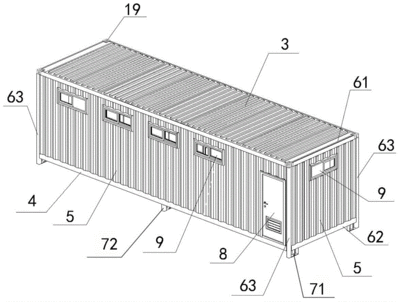

锁杆支架（Locking Bar Bracket）：在集装箱结构中起到支撑锁杆等相关部件的作用，是保证箱门正常关闭和锁定的部件之一。
锁杆凸轮锁头（Locking Bar Cam）：是锁杆系统中的一部分，有助于实现箱门的锁住功能，确保集装箱内货物的安全。
门楣（Door Header）：位于箱门上方，对箱门起到一定的框架支撑作用，是集装箱整体结构的一部分。
箱主代号及顺序号（Owner`s prefix and serial number）：这是用于标识集装箱所有者以及其在所属序列中的编号，便于管理和识别集装箱的来源等信息。
尺寸类型代码（Size and Type code）：可以直观反映出集装箱的尺寸大小和类型等基本信息，有助于在运输、装卸等操作过程中快速确认相关参数。
重量标志牌（Weight Panel）：上面标明了集装箱自身的重量等相关数据，对运输过程中的载重计算、装卸设备的选择等有重要意义。
J型条柱（J - Bar）：是集装箱结构中的一个部件，对集装箱整体结构的稳定性起到一定的作用。
角件（Corner Fitting或Corner casting）：位于集装箱的八个角上，用于支承、堆码、装卸和栓固集装箱，通常配有扭锁，是集装箱重要的承重和连接部件。
门槛（Doorsill）：处于箱门底部，对箱门起到一定的支撑和定位作用，同时也是货物进出时的一个边界部件。
门封条（Door Gasket或Door Seal）：安装在箱门边缘，主要作用是密封箱门，防止雨水、灰尘等进入集装箱内部，保护货物。
铰链（Hinge）：是连接箱门和箱体的部件，使箱门能够正常开合，是箱门正常使用的关键部件之一。
门把托架盖（Door Handle Retainer）：主要用于保护和固定门把手相关的部件，对门把手起到一定的保护和辅助固定的作用。
锁杆（Locking Bar）：与锁杆支架、锁杆凸轮锁头等部件配合，实现箱门的锁定功能，保证货物在运输过程中的安全。
门把手（Door Handle）：方便操作人员开启和关闭箱门的部件。
锁杆夹（Locking Bar Guide）：对锁杆的移动起到导向作用，确保锁杆能够准确地与其他锁具部件配合工作。
综合资料牌（Consolidated data plate）：上面记录了集装箱的多种综合信息，如集装箱的规格、制造信息、检验信息等，有助于全面了解集装箱的相关情况。

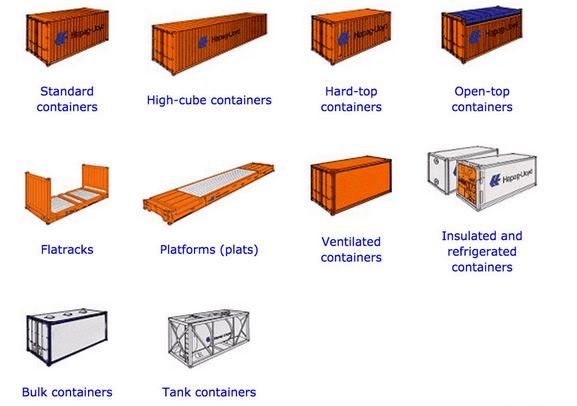

不同类型集装箱的结构特点

普通集装箱（General Purpose Container，GP/HC）
- 结构特点为常为封闭式，一般在一端或侧面设有箱门。这种结构适合装运多种货物，如日用百货、食品、机械、仪器、家电用品、医药及各种贵重物品等。20GP内径5.9X2.35X2.392M，常规装箱尺寸5.8X2.25X2.25M，常规最大载重量18TON，加重箱载重量可达22TON；40GP内径12.036X2.35X2.392M，常规装箱尺寸11.9X2.25X2.25M，常规最大载重量23TON；40HC内径12.036x2.35x2.697M，常规装箱尺寸11.9X2.25X2.55M，常规最大载重量23TON。
开顶集装箱（Open Top Container，OT）
- 没有刚性箱顶的特殊结构，顶部覆盖有由顶梁支撑的帆布、塑料布或涂塑布等制成的罩布。如果将四角柱折下，可作为平板集装箱使用。主要用于不适宜装入普通集装箱或敞顶集装箱内的大件、超重件、轻泡货、重型机械、钢材、钢管、裸装设备等重、大和形状不一的货物。在侧壁、端壁和箱底上设有许多通风孔，通风孔可以自由开闭，通风孔关闭后可以作杂货集装箱使用，类型有20OT、40OT。
冷藏集装箱（Refrigerated Container，RF）
- 专为运输要求保持一定温度的冷冻货或低温货而设计，适用装载肉类、水果等货物。造价较高，营运费用较高，使用中应注意冷冻装置的技术状态及箱内货物所需的温度。多为白色或银色，而用于运输危险品的冷藏箱箱体颜色多为红色，类型有20RF、40RF。
散货集装箱（Bulk Container，BU）
- 除了有箱门外，在箱顶部还设有2 - 3个装货口，适用于装载粉状或粒状货物，如小麦和大麦。使用时要注意保持箱内清洁干净，两侧保持光滑，便于货物从箱门卸货，类型有20BU、40BU。
动物集装箱（Pen Container）
- 是一种专供装运牲畜的集装箱，其结构考虑到了牲畜运输过程中的通风、喂食、清洁等需求，但文档未详细提及具体结构细节。
罐式集装箱（Tank Container/Liquid Bulk Container，TK）
- 由箱体框架和罐体两部分组成，适用于装载酒类、油类、化学品等液体货物并为装载这类货物而具有特殊结构和设备的集装箱，也叫坦克柜，类型有20TK、40TK。
汽车集装箱（Car Container）
- 专为装运小型轿车而设计制造的集装箱，但文档未详细提及具体结构细节。
