在钢屋架的设计与计算中，确定一榀钢屋架的尺寸和材料需求是至关重要的。根据标准图集（无图时），可以借助相关软件进行精确计算。这些软件通常提供多种参数输入，如荷载类型、跨度、支撑条件等，以帮助工程师确定合适的钢梁尺寸和材料用量。，，在设计过程中，首先需要了解可变荷载的影响，包括风载、雪载、地震作用等。这些荷载可能会对钢屋架的结构安全和稳定性产生影响，因此在计算时需要考虑这些因素的影响。，，利用相关软件进行计算时，可以根据具体的工程需求和条件，选择合适的荷载组合。若需要进行疲劳寿命分析，可能需要加入动荷载的考虑；若需进行抗震分析，则可能需要增加地震荷载的考虑。，，通过软件计算得出的结果，可以指导实际施工中的钢梁尺寸和材料选择。确保设计的钢屋架既满足结构安全要求，又具有经济性和实用性。

钢屋架一榀的计算方法

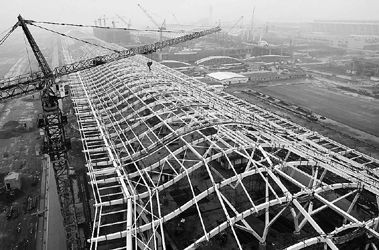

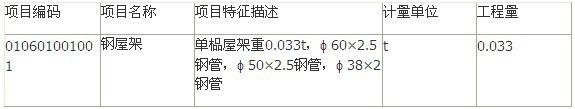

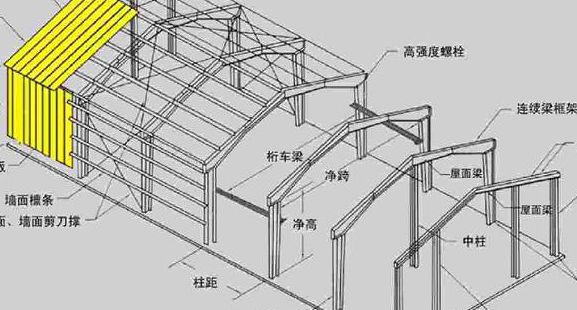

一、工程量计算

按图纸计算重量（有图时）
- 如果图纸中有明确的钢屋架图形，可按照图示钢材尺寸以吨计算其重量，并且不扣除孔眼、切边的重量，焊条、铆钉、螺栓等重量已经包含在定额中，不需要另外计算。在计算不规则或多边形钢板重量时，均以其最长边乘以宽度的矩形面积计算。例如，一块不规则的钢板，就按照最长边与宽度计算出矩形面积，再根据钢材的理论重量计算其重量，然后把钢屋架各个部分的重量相加就得到一榀钢屋架的重量。这一方法在实际工程中比较准确，但需要详细的图纸标注。
参照标准图集（无图时）
- 当没有详细的钢屋架图纸时，可以参照标准图集。通过查图集得出钢屋架的重量。不同类型、规格的钢屋架在标准图集中有对应的重量数据，直接查找并使用即可。这种方法简单快捷，但可能与实际工程情况存在一定差异，需要根据具体情况进行调整。
利用相关软件计算
- 广联达软件：可以利用广联达等相关软件进行计算。在软件中输入钢屋架的相关参数，如构件的尺寸、钢材型号等，软件就能计算出钢屋架的工程量。这种方法适用于对软件操作比较熟练的人员，而且能够计算较为复杂的结构形式。
- PKPM软件：PKPM中的STS模块有算量的功能。当完成单品门式刚架或者钢屋架的设计以后，其重量就能够提供给使用者，帮助做预算。此方法的优势在于结果比较准确，并且可以计算不规则截面，如变截面H型钢的重量，省去了很多麻烦。

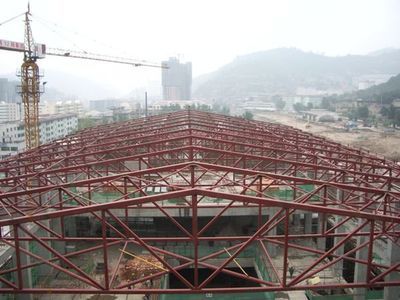

二、设计计算

荷载计算
- 永久荷载：
  - 预应力钢筋混凝土屋面板（包含嵌缝）：通常为1500N/m2 = 1.5KN/m2。
  - 屋架自重：可根据公式pk = 0.12+0.011L（kN/m2）计算（式中L为屋架跨度，以m计），例如跨度为24m时，屋架自重为(120 + 11×24)×0.001 = 0.384KN/m2。
  - 防水层：约为380N/m2 = 0.38KN/m2。
  - 找平层（2cm厚）：400N/m2 = 0.40KN/m2。
  - 保温层：970N/m2 = 0.97KN/m2。
  - 支撑自重：80N/m2 = 0.08KN/m2。
  - 将以上各项相加得到永久荷载总值。
- 可变荷载：例如活载为700N/m2 = 0.70KN/m2。当屋面坡度较小，风荷载对屋面为吸力，对重屋盖可不考虑时，各荷载均按水平投影面积计算。
内力计算
- 按力学求解器计算杆件内力，然后乘以实际的节点荷载。在全跨荷载作用下所有杆件的内力均应计算，而在半跨荷载作用下，仅需计算近跨中的斜腹杆内力，取其中不利内力（正、负最大值）作为屋架设计的依据。例如，在全跨荷载布置、半跨荷载布置等不同情况下，根据杆件内力系数表计算各杆件的内力。
杆件截面设计
- 上弦杆截面计算：
  - 按最大内力计算（如压力情况），根据内力值查《钢结构设计手册》确定节点板厚度（如支座节点板厚度等）。
  - 计算长度屋架平面内取节间轴线长度l??，屋架平面外依据支撑和内力变化取l??。根据长细比等要求，查角钢型钢表选择合适的角钢型号，然后进行验算（包括长细比、轴心受压构件的稳定系数等方面的验算）。
- 下弦杆截面计算：
  - 按最大内力计算（如拉力情况），计算长度屋架平面内取节间轴线长度l??，屋架平面外依据支撑布置取l??。计算需要净截面面积，根据要求选择合适的角钢型号后进行截面验算。
- 斜杆截面计算：
  - 根据斜杆的内力（压力或拉力）以及计算长度（l??和l??相等或不等情况），选择合适的角钢形式（如不等肢角钢长肢相并或短肢相并等），确定角钢型号并进行长细比等方面的验算。
