梯形屋架设计例题及解析

梯形屋架是一种常见的建筑结构形式,它由两个平行的矩形梁组成,中间通过斜撑连接。这种设计具有结构简单、承载能力强、稳定性好等优点。在工程设计中,梯形屋架的设计和计算是至关重要的环节。,,我们需要确定梯形屋架的基本参数,包括跨度、高度、支撑条件等。这些参数将直接影响到梯形屋架的结构形式和受力情况。如果跨度较大,可能需要增加支撑以增强稳定性;如果高度较高,需要考虑抗风压和抗震等因素。,,我们需要考虑梯形屋架的材料选择。钢筋混凝土或钢结构是常用的材料。根据实际工程需求,可以选择不同强度等级的钢材或混凝土,以满足承载力要求。,,我们需要进行荷载计算和内力分析。这包括考虑各种荷载(如自重、活载、雪载等)对梯形屋架的影响,以及如何通过调整构件尺寸来优化结构性能。,,梯形屋架设计是一个复杂的过程,需要综合考虑多种因素。只有通过严谨的设计和计算,才能确保建筑物的安全和稳定。

一、梯形屋架设计例题相关要素

(一)结构体系与布置

  • 屋盖结构体系选择
    • 无檩设计方案:在钢屋架上直接放置预应力钢筋混凝土大型屋面板,其上铺设保温层和防水层。优点是屋盖横向刚度大、整体性好,适用于对结构横向刚度要求高的厂房,但屋面板和屋盖结构自重较大,抗震性能较差。例如在一些大型工业厂房中,如果需要较大的横向刚度来保证结构的稳定性,可能会选择这种方案。
    • 有檩设计方案:在钢屋架上设置檩条,檩条上面再铺设轻型屋面材料,如石棉瓦、压型钢板等。对于横向刚度要求不高,特别是不需要做保温层的中小型厂房较为适用。比如一些小型仓库或者简易厂房可能采用这种方案。在一个梯形钢屋架设计实例中,根据厂房长度(72m>60m)、跨度及荷载情况,设置了三道上、下弦横向水平支撑,采用有檩屋盖方案,并且在屋架型式及几何尺寸确定后,合理布置了支撑结构,包括在所有柱间的上弦平面设置刚性与柔性系杆,下弦平面跨中及端部设置柔性系杆,设置横向水平支撑的柱间于屋架跨中和两端设垂直支撑等。这有助于保证屋面的稳定性和承载能力。

(二)荷载计算

  • 屋面活荷载与雪荷载不会同时出现,计算时取较大的荷载标准值进行计算。例如,可能计算得到屋面活荷载为4kN/m24kN/m^2。同时,设计屋架时,应考虑全跨永久荷载 + 全跨可变荷载、全跨永久荷载 + 半跨可变荷载、全跨屋架(包括支撑)自重 + 半跨屋面板自重 + 半跨屋面活荷载这三种荷载组合。屋架在这些荷载组合作用下,可通过计算简图来分析各杆件的内力情况。

(三)内力计算

  • 在确定荷载组合后,以屋架在不同荷载组合作用下的计算简图为基础,计算各杆件的内力系数等相关内力情况。例如在左半跨F=1F = 1的屋架各杆件内力系数就需要根据相应的计算简图和力学原理进行计算,这是梯形屋架设计中确定杆件截面等后续设计步骤的重要依据。

二、梯形屋架设计解析

(一)结构选型解析

  • 跨度与荷载适应性
    • 梯形屋架适用于跨度较大、屋面荷载较重的建筑。与三角形屋架相比,梯形屋架在大跨度和较大荷载情况下能更好地发挥结构性能。例如在工业厂房中,当厂房跨度较大且屋面可能承受较重的设备荷载或者大量积雪等情况时,梯形屋架是比较合适的结构形式。
    • 对于不同的建筑要求,还可以有其他屋架结构形式选择,如折线形屋架适用于跨度较大、屋面荷载较轻的建筑;网架结构适用于大跨度、大空间的建筑;拱形钢屋架适用于需要较大跨度且要求造型美观的建筑等。

(二)节点设计解析

  • 节点设计原则
    • 结构安全:节点设计应确保结构安全,满足承载力和稳定性要求。这包括对节点进行稳定性分析,确保结构在各种工况下都能保持稳定;对节点进行疲劳强度分析,确保节点能够承受循环载荷的作用。例如在承受风荷载、地震荷载等动态荷载的建筑中,节点需要有足够的强度和稳定性来抵抗这些反复作用的力。
    • 施工便利:节点构造应便于施工安装,降低施工难度和成本。节点板应按照设计图纸制作,确保尺寸和形状符合要求,这样在施工现场能够顺利进行组装和连接。
    • 经济性:节点设计应尽可能节约材料,降低成本。在选择节点类型时,如铆钉连接节点适用于需要高强度连接的节点,具有较高的承载能力;焊接节点适用于结构形式简单、承载力要求不高的节点;螺栓连接节点适用于需要拆卸和重新安装的节点,具有较好的可重复性,要根据实际需求合理选择,以达到经济性的目的。
    • 耐久性:节点应具有良好的耐久性,能够承受自然环境的影响。节点应进行防腐处理,如喷涂防锈漆或镀锌等,以提高耐久性,防止节点在长期使用过程中因腐蚀而降低结构性能。

(三)稳定性分析解析

  • 分析方法
    • 有限差分法:将连续的结构离散化为有限个小的差分单元,通过差分方程来描述结构的运动方程,进而求解结构的稳定性。
    • 实验法:通过实验测试,对实际结构的稳定性进行分析和评估。这种方法比较直观,但成本较高且耗时。
    • 能量法:基于能量的角度,通过计算结构的变形能、势能等,推导出结构的稳定性条件。
    • 有限元法:将结构离散化为有限个单元,对每个单元进行受力分析,进而得到整体结构的稳定性。这是目前在工程结构分析中应用较为广泛的一种方法。
  • 稳定性类型分析
    • 静力稳定性分析:考虑屋架的支撑条件,如支撑杆的长度、角度等,对静力稳定性进行分析;分析屋架在不同方向的受力情况,包括水平推力、垂直压力等,以确定屋架的静力稳定性。
    • 动力稳定性分析:分析屋架在动态载荷下的稳定性,如地震、风振等自然因素引起的动态载荷。通过模态分析和振动测试,了解屋架的固有频率和振型,评估其在动态载荷下的稳定性,同时考虑阻尼和刚度等因素对屋架动力稳定性的影响。根据静力和动力稳定性分析的结果,计算屋架的稳定性安全系数,安全系数是衡量结构稳定性的重要指标,一般要求安全系数大于1,表示结构具有一定的安全储备。根据不同的使用要求和规范,选择合适的安全系数进行设计。

梯形屋架与三角形屋架对比

梯形屋架荷载组合计算示例

梯形屋架节点设计优化策略

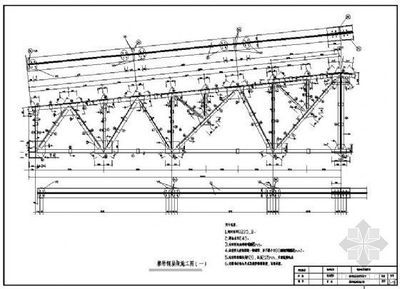

梯形屋架设计例题及解析 钢结构钢结构停车场设计 第1张

梯形屋架稳定性分析案例

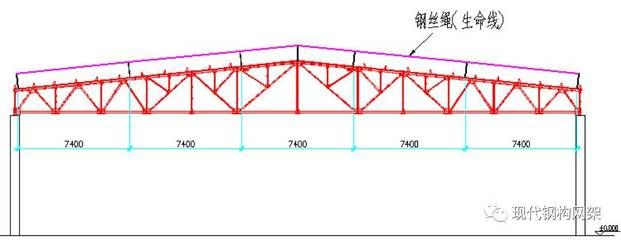

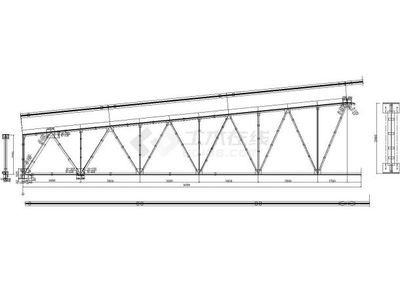

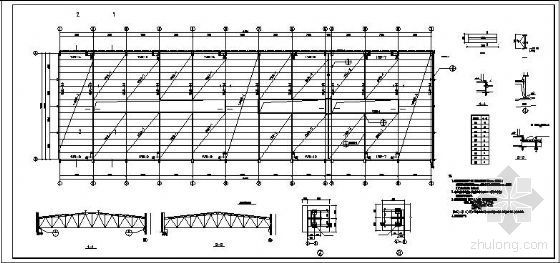

梯形屋架设计例题及解析 钢结构钢结构停车场设计 第2张梯形屋架设计例题及解析 钢结构钢结构停车场设计 第3张梯形屋架设计例题及解析 钢结构钢结构停车场设计 第4张梯形屋架设计例题及解析 钢结构钢结构停车场设计 第5张
