钢屋架内力系数计算方法（钢屋架内力系数的实际应用案例）

钢屋架内力系数是衡量钢结构屋架承载能力的重要参数。计算方法通常基于材料的力学性能和结构几何参数，如跨度、支撑条件、荷载类型等。在实际工程中，内力系数的计算需要综合考虑这些因素，以确保结构的安全性和可靠性。在设计一个跨度为100米的钢筋混凝土桁架时，可以通过试验确定其内力系数，然后根据这个系数进行结构设计和分析。还可以参考已有的设计规范和标准，如《钢结构设计规范》等，以获取更具体的计算方法和建议。钢屋架内力系数的计算方法需要根据实际情况进行灵活运用，以确保结构的安全和稳定。

一、利用结构力学求解器计算钢屋架内力系数

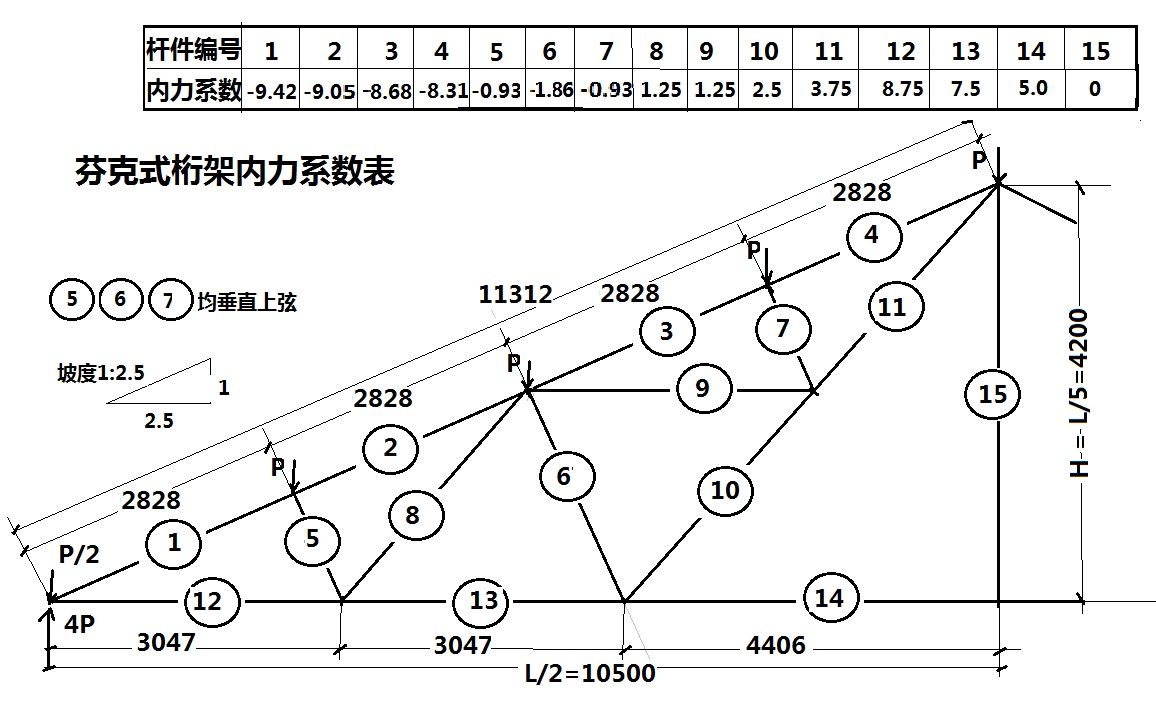

1. 绘制钢屋架图并确定坐标系
   • 首先，屋架的几何尺寸要明确，根据给定的图在CAD里画出钢屋架的图，然后自己选定一个坐标系，量出各个节点的坐标。因为结构力学求解器是通过坐标系来画点的。
2. 插入节点
   • 点击命令 - 点击节点 - 定义节点序号 - 输入X、Y坐标（以米为单位） - 点击预览（可在右图看到图形，如果点不对，可以直接改） - 确认无误后点击应用，依次输入剩余的节点。
3. 插入杆件
   • 点击命令 - 点击单元 - 选择起始节点 - 选择连接方式（钢屋架是桁架，即铰接） - 点击预览，看插入位置是否正确 - 确认无误后点击应用，按此方法插入剩余杆件，注意不要遗漏中间杆件，以免形成几何可变体系。
4. 插入支座
   • 点击命令 - 点击位移约束 - 选择节点码（即支座连接的那个点） - 选择支座类型（一边是一个约束的，另一边是两个约束的） - 点击预览，看插入位置是否正确 - 确认无误后点击应用。
5. 插入荷载
   • 点击命令 - 点击荷载条件 - 选择节点码（支座连接的点） - 选择荷载类型 - 修改荷载大小（计算内力系数时，要把荷载改为1个单位） - 点击预览，看插入位置是否正确 - 确认无误后点击应用，依此插入剩余荷载。
6. 求解内力系数
   • 点击求解 - 点击内力计算 - 选择轴力 - 点击输出，最后可将输出结果与建筑结构静力计算手册计算的数据进行对比。

二、通过公式计算（以36米跨度门式刚架为例）

1. 确定相关参数

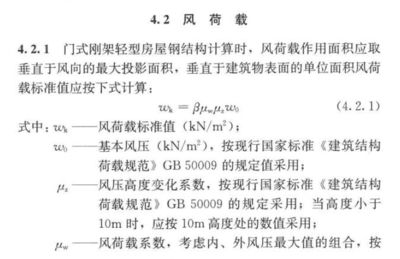

   • 对于36米跨度的门式刚架，相关参数如下：刚架跨度$L = 36m$L=36m；横梁间距$a$a、刚架高度$h$h、风载标准值$q$q、活载标准值$p$p等参数根据实际情况确定；材质为Q235；截面形式为矩形截面，宽$b = 200mm$b=200mm，高$h = 100mm$h=100mm等。
2. 计算刚架自重
   • 刚架自重$W=(a×b×h×g)/L$W=(a×b×h×g)/L，其中$g$g为材料的容重（Q235的容重为$7850kg/m3$7850kg/m3）。
3. 计算刚架总重
   • 刚架总重$M=(W×L)+(A×q×L)+(B×p×L)$M=(W×L)+(A×q×L)+(B×p×L)，其中$A$A和$B$B为横梁和立柱的截面积，$q$q和$p$p为横梁和立柱上的风载和活载。
4. 计算刚架弯矩
   • 刚架弯矩$M=(q×(h/3)×L^2)/8+(p×(h/3)×L^2)/4$M=(q×(h/3)×L2)/8+(p×(h/3)×L2)/4。
5. 计算刚架剪力
   • 刚架剪力$Q=(q×(h/2)×L)/4+(p×(h/3)×L)/2$Q=(q×(h/2)×L)/4+(p×(h/3)×L)/2。
6. 计算刚架轴力
   • 刚架轴力$N = M/h$N=M/h。需要注意的是，这些计算公式用于36米跨度的门式刚架设计时，具体数值要根据实际情况进行调整，同时还要考虑其他因素，如材料、连接方式、稳定性等，以确保刚架的安全性和稳定性。
