梯形刚屋架课程设计24m坡度1：10

本文介绍了一种梯形刚屋架课程设计，该设计用于构建一个24米高的坡度为1：10的建筑物。该结构采用梯形刚梁作为主要支撑构件，具有较大的跨度和高度，适用于大型建筑项目。在设计过程中，首先确定了建筑物的总体尺寸、材料选择、荷载计算以及结构分析等关键因素。根据这些参数，进行了详细的结构设计和计算，包括梁的截面尺寸、节点连接方式、支撑系统等。还考虑了地震、风载和其他环境因素对建筑物的影响，并采取了相应的措施来确保结构的安全性和稳定性。通过实际施工图的绘制和施工过程的模拟，验证了设计的可行性和安全性。

一、设计资料汇总

• 建筑概况
  • 跨度为24m，屋面坡度为1:10。在已有的搜索结果中，有多个24m跨度梯形钢屋架的设计案例可作参考，这些案例中的建筑用途包括工业厂房等，长度有96m、72m、84m等不同数值，柱距多为6m。
• 荷载相关
  • 屋面荷载：需要考虑屋面材料自重、活荷载、雪荷载、积灰荷载等。例如有的案例中屋面采用1.5m×6m预应力大型屋面板，屋面活荷载标准值0.7kPa，雪荷载标准值根据不同地区有所差异（如0.4kN/m2 - 0.45kN/m2等），积灰荷载标准值也有不同（如0.5kN/m2 - 0.6kN/m2等）。
  • 吊车荷载（如果有）：部分厂房内设有吊车，如50t、20t中级工作制软钩桥式吊车等，吊车轨顶标高不同（如8.5m - 9.000m等），这会对屋架结构产生影响，不过如果是单纯的梯形钢屋架课程设计且建筑无吊车要求则可不考虑吊车荷载。
  • 风荷载：根据建筑所在地区的基本风压进行计算，不同地区基本风压不同，例如有的地区为0.20kN/m2、0.45kN/m2、0.55kN/m2等。
• 结构连接与材料
  • 屋架与柱的连接：通常屋架铰支于钢筋混凝土柱上，柱的截面尺寸有400mm×400mm，混凝土强度等级有C20、C30等。例如在某服装工厂的案例中，屋架铰支在混凝土强度等级为C20，上柱截面为400mm×400mm的钢筋混凝土柱上。
  • 钢材与焊条：钢材多采用Q235B，焊条采用E43型，这种组合在钢结构连接中较为常用，能够保证焊接质量和结构强度。

二、屋架形式与几何尺寸

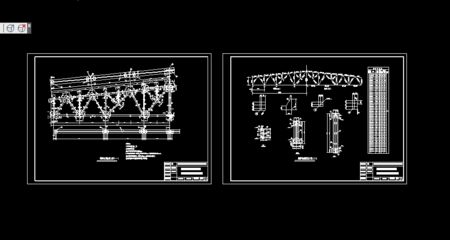

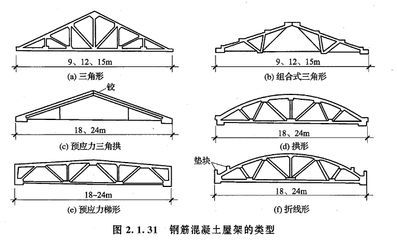

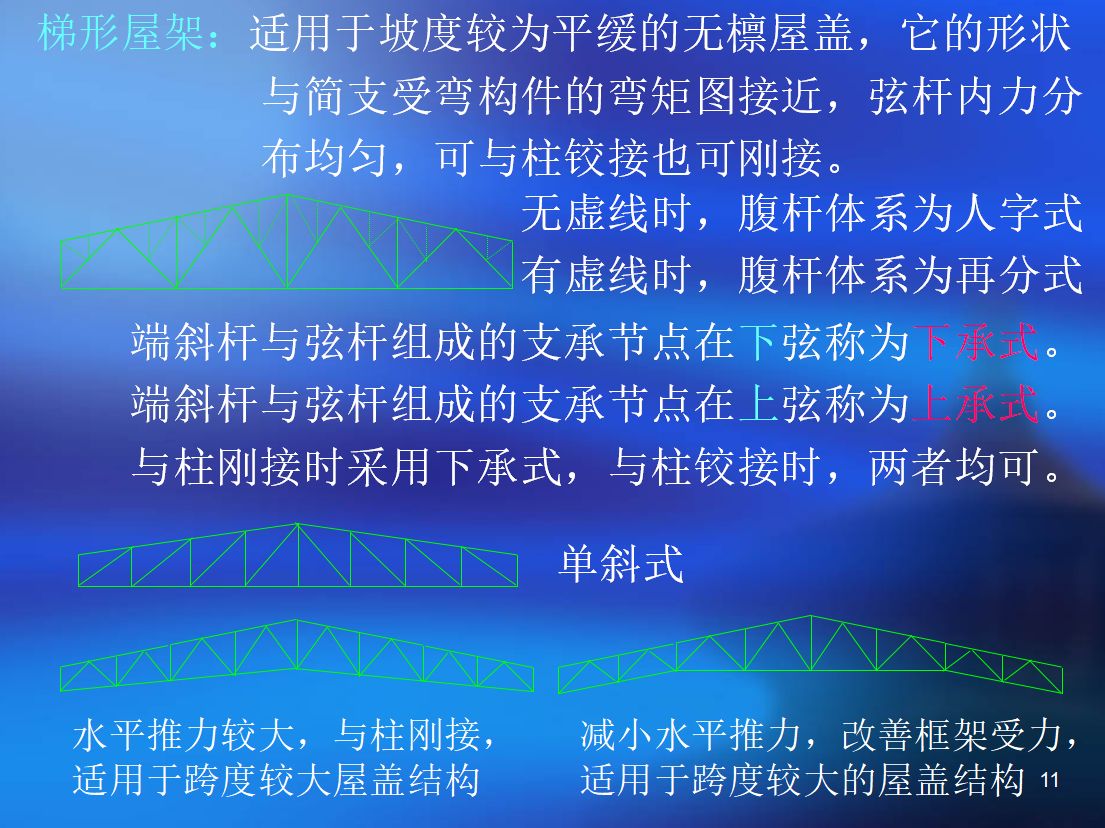

• 屋架形式：采用梯形钢屋架，在无檩体系屋盖方案中，根据不同的设计要求确定跨中及端部高度。计算跨度需要考虑柱顶的连接构造等因素，如24m跨度的屋架计算跨度可能为$24m - 2×0.15m = 23.7m$24m?2×0.15m=23.7m（参考类似案例）。对于端部高度和跨中高度，可以根据经验或者按照结构受力分析来确定，比如端部高度可以取1.9m - 2m左右，跨中高度根据坡度1:10计算可得，若端部高度取2m，跨中高度则为$2m+(24m/2)×(1/10)=3.2m$2m+(24m/2)×(1/10)=3.2m。
• 几何尺寸的确定原则
  • 满足建筑空间要求：要保证建筑内部有足够的空间用于生产、存储或其他功能，例如厂房内有吊车时，要确保吊车运行所需的净空高度。
  • 结构受力合理性：合理的几何尺寸能够使屋架杆件内力分布均匀，减少应力集中现象，提高结构的承载能力和稳定性。例如坡度的设置会影响屋面荷载的传递路径和杆件的受力情况。

三、支撑布置

• 横向支撑：一般布置在厂房端部和温度区段的两端，其作用是传递水平荷载（如风荷载、吊车横向制动力等），保证屋架的侧向稳定性。
• 纵向支撑：沿厂房纵向布置，可增强屋架的纵向刚度，传递纵向水平力，如地震作用下的水平力等。
• 垂直支撑和系杆：垂直支撑布置在屋架的跨中或端部等位置，与系杆共同作用，保证屋架的整体稳定性，防止屋架在垂直平面内的失稳。

四、荷载汇集

• 恒荷载
  • 屋面材料自重：根据所选用的屋面材料（如预应力大型屋面板、保温层、防水层等）计算其单位面积重量，再乘以屋面面积得到屋面材料自重荷载。
  • 屋架和支撑自重：可按经验公式或者参考类似工程进行估算，如按$(0.12 + 0.011l)$(0.12+0.011l)（l为跨度，单位为米）计算屋架沿水平投影面积分布的自重（包括支撑）。
• 活荷载：包括屋面活荷载、雪荷载（两者取较大值计算，不同地区雪荷载标准值不同）、积灰荷载（根据厂房类型确定）以及可能存在的吊车荷载（若有吊车时）。

五、杆件内力计算及组合

• 内力计算方法
  • 可采用结构力学的方法，如节点法、截面法等，计算在各种荷载作用下屋架杆件的内力。对于梯形钢屋架，由于其结构形式较为规则，可先计算出在单位荷载作用下各杆件的内力系数，然后再乘以实际荷载值得到杆件的内力。
• 内力组合：按照承载能力极限状态和正常使用极限状态分别进行内力组合。承载能力极限状态下，考虑基本组合（如恒荷载+活荷载等组合形式）；正常使用极限状态下，考虑标准组合等，根据内力组合结果确定杆件的最不利内力，以便进行杆件截面设计。

六、杆件截面选择

• 依据：根据杆件的内力计算结果、杆件的计算长度（考虑屋架的节点连接形式和支撑情况）以及钢材的强度设计值等因素，选择合适的杆件截面。
• 截面形式：可以选择型钢（如角钢、工字钢等）或者组合截面（如双角钢组成的T形截面等）。对于受力较大的杆件，可能需要选择较大规格的型钢或者采用组合截面来提高杆件的承载能力。

七、典型节点设计

• 屋脊节点：屋脊节点处要保证上弦杆的连接可靠，通常采用焊接或者螺栓连接方式。要考虑杆件内力的传递，合理设置节点板的形状和尺寸，确保节点的强度和刚度满足要求。
• 跨中拼接节点：如果屋架跨度较大，杆件需要拼接时，跨中拼接节点的设计要保证拼接处的强度不低于杆件本身的强度。要对拼接处的连接方式（如高强螺栓连接或焊接）、拼接板的尺寸和厚度等进行详细设计。
• 上下弦节点：上下弦节点是屋架中连接弦杆和腹杆的关键节点，要保证各杆件内力的平稳传递。节点构造要简单合理，便于施工，同时要满足结构受力要求。
