梯形屋架设计例题24米

在设计一个24米长的梯形屋架时，首先需要确定屋架的跨度。假设屋架的跨度为24米，这意味着屋架的宽度和高度相等，形成一个正方形或矩形。根据屋架的使用要求和材料选择，确定屋架的截面形状、尺寸和连接方式。如果屋架需要承受较大的荷载，可以选择使用工字钢或槽钢作为主要受力构件；如果屋架需要具有较好的抗震性能，可以选择使用H形钢或箱形梁作为主要受力构件。对屋架进行强度和稳定性计算，确保其满足设计和使用要求。

一、设计资料相关例题

• 基本结构情况
  • 在多个设计例题中，厂房多采用钢筋混凝土柱，柱距常见为6m，如某车间跨度24米，长度192米，车间内设有两台205T中级工作制吊车，采用3.06m预应力钢筋混凝土大型屋面板，8cm厚泡沫混凝土保温层；还有厂房总长度60m，屋架跨度21m，纵向柱距6m，结构形式为钢筋混凝土柱与梯形钢屋架，柱的混凝土强度等级为C30，屋面坡度为i = 1/10。
• 荷载相关情况
  • 屋面荷载方面，例如有采用1.5m×6m预应力混凝土大型屋面板的情况，有的屋面活荷载标准值0.7kPa，雪荷载标准值为0.4kN/m2，积灰荷载标准值为0.5kN/m2，并且不同的设计会考虑不同的荷载组合，像全跨永久荷载+全跨可变荷载、全跨永久荷载+半跨可变荷载、全跨屋架(包括支撑)自重+半跨屋面板自重+半跨屋面活荷载等组合方式。
• 屋架几何尺寸

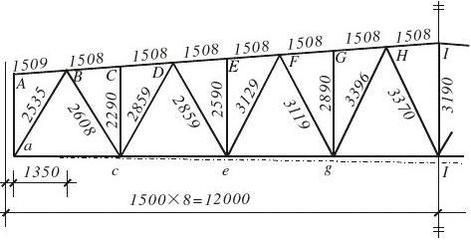

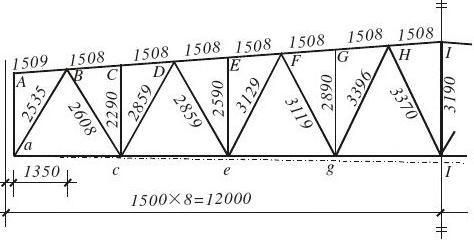

  • 常见的无檩体系平坡梯形屋架，屋架计算跨度会根据实际情况有不同取值，如L = 24000 - 300 = 23700mm，端部高度取H = 1990mm，中部高度取H = 3190mm（约1/7）；也有取屋架端部高度h0 = 2000mm，屋架的中间高度h = 3500mm的情况。

二、支撑布置相关例题

• 横向水平支撑
  • 根据厂房长度等情况设置横向水平支撑。例如厂房长度72m＞60m时，设置三道上、下弦横向水平支撑，厂房两端的横向水平支撑设在第一柱间且规格与中间柱间支撑有所不同；对于长度90m的厂房，在房屋两端与中间设置上、下横向水平支撑。
• 垂直支撑
  • 在设置横向水平支撑的柱间，于屋架跨中和两端各设一道垂直支撑；有的设计在屋架两端与跨中三处设置垂直支撑。
• 系杆设置
  • 对于系杆设置，在所有柱间的上弦平面设置刚性与柔性系杆，下弦平面的跨中及端部设置柔性系杆；也有在垂直支撑处分别于上、下弦设置三道系杆，其中屋脊和两支座处为刚性系杆，其余三道为柔性系杆的情况。
