钢屋架图集有哪几种（钢屋架图集的应用）

钢屋架图集是设计钢制屋顶结构时的重要参考资料，它包含了各种类型的钢屋架的设计、尺寸、材料选择和连接方式。根据不同的需求和应用场景，钢屋架图集可能包含以下几种类型：，，1. 平面钢屋架图集：适用于需要平整屋顶的场合，如工业建筑、仓库等。这种类型的图集提供了详细的平面布局和尺寸信息，帮助设计师选择合适的钢梁和钢柱。，，2. 空间钢屋架图集：适用于需要复杂空间布局的屋顶结构，如体育馆、展览馆等。这种类型的图集提供了详细的三维模型和尺寸信息，有助于设计师进行精确计算和优化设计。，，3. 特殊用途钢屋架图集：针对特定行业或应用的特殊需求，如抗震、防火等特性的钢屋架图集。这些图集通常包括了特殊的设计和计算方法，以满足特定的安全要求。，，4. 通用型钢屋架图集：适用于多种不同类型的屋顶结构，如多层住宅、商业建筑等。这种类型的图集提供了一个广泛的设计选项，可以满足不同规模和需求的项目。，，钢屋架图集的应用非常广泛，它们为设计师提供了丰富的设计资源和工具，帮助他们创建出既美观又实用的钢制屋顶结构。

钢屋架图集种类

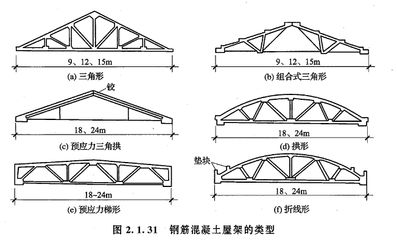

• 按屋面形状分类
  • 三角形钢屋架图集：如《轻型屋面三角形钢屋架》图集，适用于跨度为12m、15m和30m，柱距为6m和7.5m，维护结构采用檩条系，屋面坡度为1/3，单跨或等高1 - 3跨，考虑了6种不同荷载等级，抗震设防烈度不大于9度的单层房屋，其形式简单，腹杆数量少，T型钢弦杆的腹板兼做节点板，技术先进，经济合理，安装方便，可供多种人员使用。
  • 梯形钢屋架图集
    • 05G515轻型屋面梯形钢屋架图集：可在土木在线相关资料中获取相关信息，是轻型屋面梯形钢屋架图集的一种。
    • 06SG515 - 1轻型屋面梯形钢屋架(圆钢管、方钢管)图集：全套高清正版图集，是梯形钢屋架图集的一种，可在土木在线相关资料库查询到相关资料。

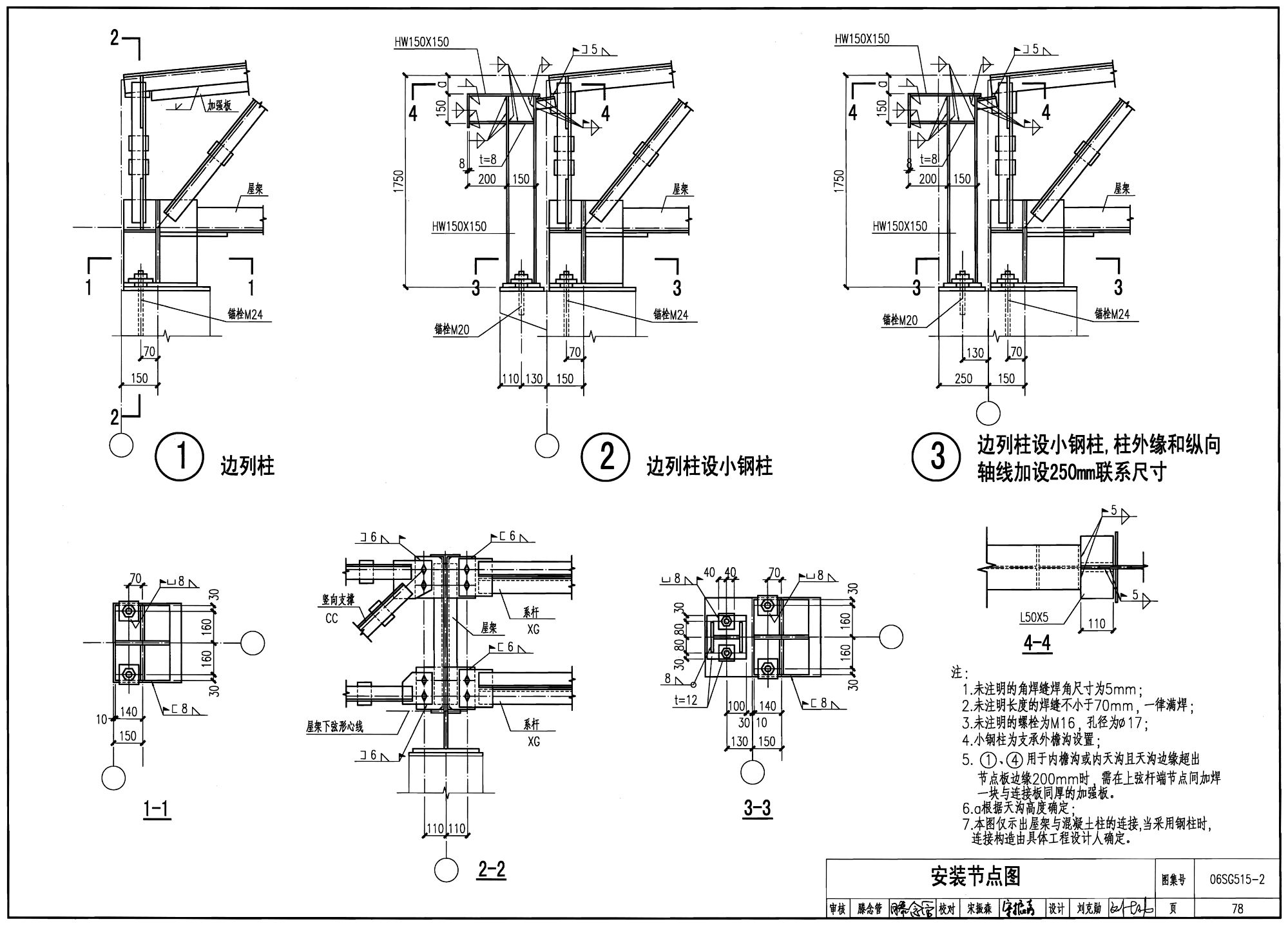

    • 06SG515 - 2轻型屋面梯形钢屋架(剖分T型钢)图集：同样为全套高清正版图集，与梯形钢屋架相关，资料来源于土木在线。
• 按结构形式和用途分类
  • 多种钢结构构造CAD图集：包含编制说明、压型板屋面、压型板墙门窗洞口包边等，图纸内容完整，表达清晰，制图严谨，可供设计师下载使用。
  • 钢结构支撑图集节点构造详图：包含平面图、立面图、剖面图等，有助于钢结构支撑部分的设计和施工参考。
  • 某方管屋架钢结构车库结构施工图图集：含钢结构设计总说明、锚栓平面定位图、屋架上弦支撑布置图等多种详细图纸，内容完整、清晰，有很高的参考价值。
  • 钢结构雨蓬设计详细施工cad图集：内容包括节点大样图、屋面平面布置图、结构平面布置图等图纸，内容详实，可供参考。
  • 公司仓库钢结构布置图集：包含底层平面布置图、屋面平面布置图、剖面图等，适合相关设计、施工单位参考。
  • 钢结构收边图集：有39张图纸，包括墙立面示意图、雨蓬、窗上、窗下、墙脚、屋脊、天沟、采光通风器、山墙等节点详图。
  • 钢桁架图集、钢结构通用图集：含节点详图，是实用的CAD版图集，可供参考，包含基础平面图，剖面图、大样图等多种图纸内容。
