粘钢板加固梁施工时，必须严格遵守以下安全注意事项以确保工程的顺利进行和人员的安全：，，1. 施工前准备：确保所有工具、设备完好无损且正确使用；检查工作环境，确保无危险物品存在。，2. 作业人员资质：施工人员应具备相应的资质证书，并经过专业培训，了解施工方案及安全措施。，3. 施工环境评估：对施工现场进行详细评估，包括地质条件、周围环境等，以确定施工方法的安全性。，4. 材料储存与运输：钢板及其他加固材料应妥善存储，防止潮湿、腐蚀等问题，并确保运输过程中的安全。，5. 施工过程监控：施工过程中要密切监控施工质量及工人操作，避免任何可能的安全隐患。，6. 安全防护设施：在施工现场设置必要的安全防护设施，如警示标志、防护栏杆等，以防止非施工人员进入。，7. 应急预案：制定详细的应急预案，包括突发事故的应对措施和紧急疏散程序，确保在发生意外时能够迅速有效地处理。

粘钢板加固梁的施工安全注意事项

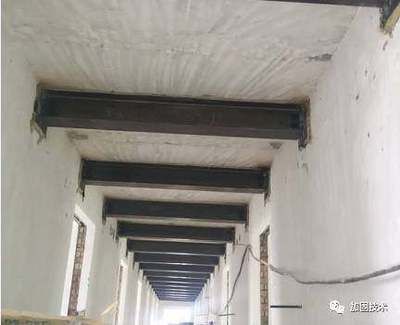

粘钢板加固梁是一种常见的工程加固方法，它通过将钢板采用高性能的环氧类粘接剂粘结于混凝土构件的表面，利用钢板良好的抗拉强度达到增强构件承载能力及刚度的目的。然而，在进行这项工作时，需要注意一系列的施工安全事项，以确保施工人员的安全和加固效果。

安全防护措施

首先，由于粘钢板加固梁通常涉及到高空作业，因此在施工时需要用门式钢架搭设稳固的脚手架和脚踏模板，操作施工人员必须佩戴安全带和安全帽。此外，涂胶时应戴上防护手套及防护眼镜，以防止化学品接触皮肤和眼睛。

防火措施

其次，施工中使用的工业丙酮及改性环氧为易燃化学物，因此应严禁抽烟，远离火源，确保施工现场的消防安全。

施工环境控制

再者，施工时应考虑环境温度和湿度对胶粘剂固化的不利影响，相对湿度不应大于70%。若在潮湿构件上施工，必须烘干构件表面，并采用高潮湿面专用结构胶粘剂。同时，施工现场的温度要求为5-35℃，当温度高于35℃时，需采取经试验验证的可靠措施保证粘钢胶的粘贴质量；当温度低于5℃时，应采用低温固化型的结构胶粘剂或采取加温措施。

材料选择和质量控制

另外，选用高质量的钢板和粘钢胶至关重要。确保所选材料符合相关标准和规范，同时对材料的质量进行严格控制和检测，以确保加固的可靠性和持久性。

施工工艺的控制

最后，粘钢加固的施工过程需要严格按照规范和设计要求进行。施工人员必须熟悉施工工艺，确保粘钢胶的均匀涂抹和粘贴，以及受拉钢板的正确位置和粘结。此外，施工过程中要确保环境温度和湿度在适宜范围内，以促进粘钢胶的固化和粘结效果。

综上所述，在进行粘钢板加固梁的施工时，需要采取一系列的安全防护措施，控制施工环境，选择高质量的材料，并严格按照规范进行施工工艺的控制，以确保施工安全和加固效果。
