集装箱箱体结构图

大庆加固改造设计公司57分钟前2阅读1评论

集装箱箱体结构图通常包括以下几个主要部分：，，1. 侧壁和顶盖：这是集装箱的外部框架，由钢板或其他坚固材料制成。它们不仅提供结构支撑，还有助于保护内部货物免受外界因素如风、雨等的影响。，，2. 底板：位于集装箱底部的板材，它承受来自地面的压力并保持集装箱的稳定性。底板通常使用较厚的钢板或铝板制作，以增加其承载能力。，，3. 门和窗：集装箱的门和窗是用于运输过程中货物进出的重要通道。它们通常采用钢制框架和玻璃或塑料材质的窗户，确保安全的同时便于观察内部情况。，，4. 通风口：为了确保空气流通，集装箱内部通常设有多个通风口，这些通风口可以调节大小以适应不同的货物需求。，，5. 固定装置：集装箱箱体通过各种固定装置与车辆连接，以确保在运输过程中保持稳定。这些固定装置可能包括螺栓、夹具或其他类型的紧固件。

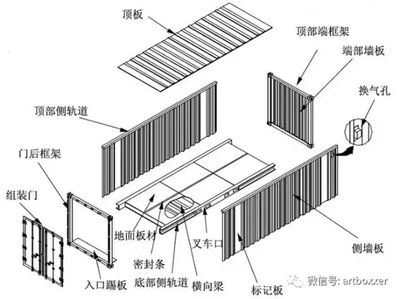

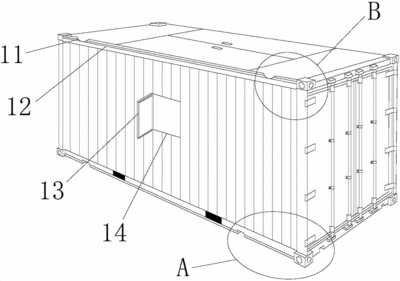

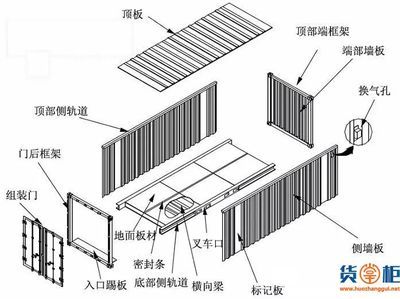

集装箱箱体结构图

集装箱作为一种标准化的运输设备，其箱体结构设计至关重要，它不仅要能够承受运输过程中的各种应力，还要便于装卸和堆叠。以下是根据提供的搜索结果绘制的集装箱箱体结构图的详细描述。

整体结构

集装箱的整体结构主要包括以下几个部分：

部件名称	描述
锁杆支架（Locking Bar Bracket）	用于固定锁杆，确保集装箱门的锁定。
锁杆凸轮锁头（Locking Bar Cam）	与锁杆支架配合，实现门的锁定功能。
门楣（Door Header）	门框上方的部分，通常包含箱主代号及次序号等信息。
箱主代号及次序号（Owner's Prefix and Serial Number）	标识集装箱所有者和序列号的信息。
尺寸种类代码（Size and Type Code）	表示集装箱的尺寸和类型。
重量标志牌（Weight Panel）	显示集装箱的自重和最大承载重量。
J型条柱（J-Bar）	用于固定集装箱门的内部结构。
角件（Corner Fitting 或 Corner Casting）	四个角落的连接件，用于固定集装箱的框架。
门槛（Door Sill）	门底部的水平部分，起到支撑作用。

特殊结构

冷藏集装箱还包含一些特殊结构，如底架和保温层：

部件名称	描述
底架（Base Frame）	支撑集装箱底部的结构，冷藏集装箱有底架，而干货箱则没有。
保温层	夹心结构的一部分，用于保持集装箱内的温度。

结构设计要求

集装箱房屋的结构设计需要满足一定的要求，例如：

要求	描述
设计使用年限	结构设计使用年限为50年或25年，结构重要性系数分别为1.0或0.95。
荷载计算	符合《建筑结构荷载规范》的规定。
抗侧力构件	平面布置宜规则对称，侧向刚度沿竖向宜均匀变化。
结构连接	结构连接和节点构造应便于安装。
材料选择	箱体结构钢材的质量与性能应符合《耐候结构钢》的规定。

以上是对集装箱箱体结构的详细描述，希望对您有所帮助。
