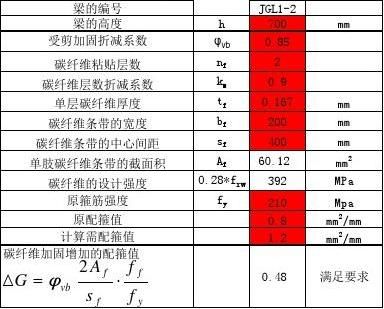

**碳纤维加固强度计算方法涉及对结构受力情况的详细分析,以及根据设计要求选择合适的加固方案**。碳纤维加固技术因其高效性和经济性在现代工程中被广泛应用。,,碳纤维加固的计算需要基于结构的几何形状、材料特性和荷载情况等因素进行。这包括了确定碳纤维布的布置方式,如层间剪应力法或弯曲强度法等。受剪强度法通过计算受拉区域受剪强度、环氧树脂薄板的抗拉强度和碳纤维薄板的抗剪强度等参数来评估加固效果。,,碳纤维加固的设计需要考虑碳纤维布的材料特性,如其由碳纤维和环氧树脂组成,具有高强度、高模量和耐腐蚀等特点。这些特性使得碳纤维布在加固过程中能够有效地传递应力,提高结构的整体性能。,,碳纤维加固的计算还涉及到实际粘贴碳纤维布层数的折减系数。当粘贴碳纤维布层数为2时,厚度为0.167mm,宽度为400mm,实际粘贴碳纤维布截面积为126.92mm²,实际粘贴碳纤维布层数折减系数为0.95。这一系数用于考虑实际粘贴过程中可能出现的误差和损耗。,,碳纤维加固强度计算方法是一个综合考虑结构受力、材料特性、设计方案和实际应用因素的过程。通过精确的计算和合理的设计,可以确保碳纤维加固达到预期的效果,提高结构的安全性和经济性。
碳纤维加固强度计算方法
碳纤维加固是一种常见的建筑结构加固方法,它通过使用碳纤维材料和配套的树脂粘结剂,将碳纤维粘贴或包裹在建筑结构表面,以提高结构的承载能力和耐久性。以下是关于碳纤维加固强度计算方法的详细解释。
计算依据
碳纤维加固强度的计算通常依据相关的技术规程和规范。例如,《碳纤维片材加固修复混凝土结构技术规程》(报批稿)是一个常用的计算依据。此外,还需要参考混凝土与碳纤维材料的技术参数,如混凝土强度设计值、碳纤维材料的抗拉强度设计值等。
计算步骤
确定加固部位的几何尺寸:首先需要确定需要加固的结构部件的几何尺寸,包括截面宽度和高度等。
输入材料参数:输入混凝土和碳纤维材料的技术参数,如混凝土强度设计值、碳纤维的抗拉强度设计值、弹性模量等。
计算加固后的承载力:根据加固前的结构状态和加固方案,计算加固后的承载力。这通常涉及到复杂的力学计算,需要考虑碳纤维材料的有效截面面积、厚度折减系数等因素。
验证计算结果:根据计算结果,验证加固方案是否满足设计要求。这通常包括检查加固后的结构是否能够承受预期的荷载,并确保结构的安全性和稳定性。
注意事项
材料选择:选择合适的碳纤维材料非常重要,不同类型的碳纤维材料(如一级碳纤维和二级碳纤维)具有不同的抗拉强度设计值。
施工质量:碳纤维加固的效果很大程度上取决于施工质量。因此,在计算加固强度时,也需要考虑到施工过程中可能出现的各种因素,如粘贴连续性、胶体的浸渍粘贴效果等。
环境影响:环境因素也可能影响碳纤维加固的效果,因此在计算时也需要考虑到这些因素。
综上所述,碳纤维加固强度的计算是一个复杂的过程,需要综合考虑多种因素。在实际操作中,建议由专业的工程师进行计算和设计,以确保加固方案的科学性和安全性。
碳纤维加固技术规程解读
碳纤维材料性能对比分析
碳纤维加固施工质量控制
环境对碳纤维加固的影响

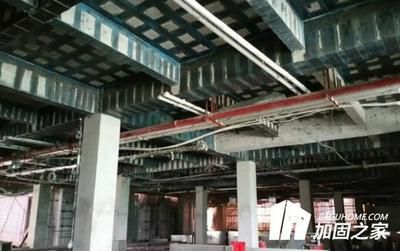

1碳纤维加固板计算概要:在建筑加固工程中,说起碳纤维加固,所有人都会想到的是碳纤维布加固,其实碳纤维加固不只有碳布加固,还有碳纤维板加固。 碳纤维加固包括碳纤维布加固和碳纤维板加固两种,并且碳板相较于碳布加固还有很多的优势。 下面加固之家就给大家介绍一下碳板加固的优势。 概要:多层碳布的运用由于单层碳纤维布厚度较低,有效截面较小,因此即便其强度高,也难免会出现承载力提升幅度不符合要求的情况。 当实际计算得出碳纤维截面面积大于单条碳纤维布能提供的截面面积时,可采取粘贴多层碳布的方式进行加固,多层碳布粘贴时需要注意连续性,避免时间过长影响胶体的浸渍粘贴效果。 查看详情碳纤维板加固工程的施工费用是多少 概要:碳纤维板加固工程的施工费用是多少其实这很难确定,因为收到很多因素的影响。 主要有这几个方面:所用的碳纤维板的质量等级,需要加固工程的面积,施工难度系数以及加固工程公司的选择和加固工程是否急需完成。 在计算工程成本时,不仅是材料成本和人工成本,加固设备的使用、水电、工程验收等方面都会产生大量的费用。 新闻资讯 看过来,这里有详细的机房加固改造知识! 概要:机房是电子信息设备运行的场所,这些设备往往体积大、重量高,所以机房要有较高的承重能力,满足设备的承重要求,并具有一定抗震性。 但现在很多建筑并非为机房所建,其承重达不到机房要求,此时,便要对机房所在建筑进行承重加固,在加固前,要按照现行国家标准《建筑抗震鉴定标准》GB50023进行鉴定,再由专业公司进行加固处理。 查看详情我们要怎样确定碳纤维复合材厚度 概要:我们经济发展快速,建筑新增越来越多,然而,却有一些建筑因为当时设计荷载标准低而造成了历史预留的问题,或者是一些建筑的使用功能后期发生改变,当时的设计就难以满足到当前规范使用的需求,因此就需要进行加固补强。 每一次说到荷载能力不够需要做加固,每一个加固公司或者设计院第一想到的就是通告粘贴碳纤维加固法,确实这种方法是最好的解决荷载力不足的方法之一。 那么这样的老旧房屋很多人选择装修时做结构加固改造,今天我们加固之家就跟大家说说老旧建筑装修有哪些构件需要做结构改造加固 碳纤维板加固相比于碳布加固的好处体现在哪里。www.jiaguhome.com2024-11-112求助碳纤维的强度是怎么计算的碳纤维抗拉强度设计值:一级碳纤维,3400MPa。即340公斤力/平方毫米。二级碳纤维,3000MPa。300公斤力/平方毫米。碳纤维(carbonfiber,简称CF),是一种含碳量在95%以上的高强度、高模量纤维的新型纤维材料。它是由片状石墨微晶等有机纤维沿纤维轴向方向堆砌而成,经碳化及石墨化处理而得到的微晶石墨材料。碳纤维"外柔内刚",质量比金属铝轻,但强度却高于钢铁,并且具有耐腐蚀、高模量的特性,在国防军工和民用方面都是重要材料。 与求助碳纤维的强度是怎么计算的相关文章 橡胶轴承的拆卸与安装是怎样的萱草的繁殖是怎样的www.baokaoyan.com2024-02-153碳纤维加固计算碳纤维加固计算表格 结论区截加固后弯矩初始弯矩截面面值(Kn-M)(Kn-M)宽度高度271.471162252250400 说明:1、表中计算采用单位,除有说明外,长度宽度均为毫米,面积为平方毫米2、碳纤维材料选择类型见混凝土与碳纤维材料技术参数。 3、使用时请不要修改非数据输入部分数据。 4、计算依据《碳纤维片材加固修复混凝土结构技术规程》(报批稿)5、加固计算书按照规范要求,以混凝土受压区高度来判断采用的计算公式。 第1页,共4页 说明:1、表中计算采用单位,除有说明外,长度宽度均为毫米,面积为平方毫米 2、碳纤维材料选择类型见混凝土与碳纤维材料技术参数。 4、计算依据《碳纤维片材加固修复混凝土结构技术规程》(报批稿) 5、加固计算书按照规范要求,以混凝土受压区高度来判断采用的计算公式。 碳纤维加固计算表格—国标GB50367版碳纤维加固计算表格—国标GB50367版_建筑/土木_工程科技_专业资料。 建筑碳纤维加固计算表,实用,强大混凝土加固设计规范GB50367-2013梁基本信息结构类型重要构件截面...。 粘贴碳纤维加固计算表格-GB50367-2006基于《混凝土结构加固设计规范》GB50367-2006规范的碳纤维加固计算表格第1页,共3页侧贴碳纤维片材参数输入梁抗弯抗剪加固计算表格抗弯加固混凝土参数输入... 梁碳纤维加固计算书cf=0.008003.根据碳纤维加固后混凝土受压区高度x的大小采用不同的公式计算正截面受弯承载力:碳纤维片材厚度折减系数:km=1ncfEcftcf1×... 碳纤维加固计算碳纤维加固计算_建筑/土木_工程科技_专业资料。 碳纤维加固计算结论区截加固后弯矩初始弯矩截面面值(Kn-M)(Kn-M)宽度高度271.471162252250400...。 粘碳纤维加固计算书梁粘贴碳纤维布加固计算书:1、计算缺少受拉钢筋面积As0=980mm2,受拉钢筋强度fy0=360Mpa。 粘贴碳纤维布强度ff=2800Mpa。 1)当粘贴碳纤维布层数nf=2,...。 碳纤维布梁加固计算书考虑粘贴双层碳纤维布,计算碳纤维布多层粘贴折减系数:(见加固规范9.2.4-2)折减系数=1.16-(粘贴层数*弹性模量设计值*单层厚度)/308000≤0.9=1.16-(2*23... 八年级政治上_《对自己的行为负责》课件_苏教版【小升初】小学毕业冲刺小升初数学试卷(2)附详细答案福建省三明市2013-2014学年高一地理下学期期末考试试卷新疆维吾尔自治区高校毕业生学费和国家助学贷款代偿资助申请表2010年春季余杭区事业单位工作人员招聘计划一览表搜索导航碳纤维加固计算新浪认证诚信网站绿色网站可信网站非经营性网站备案email返回顶部doc.docsou.com4碳纤维加固的原理碳纤维加固的原理是什么 概要:碳纤维加固的原理是什么碳纤维加固的原理是通过使用碳纤维和配套树脂粘结剂,将碳纤维粘贴或包裹在建筑结构表面,形成复合材料,从而提高结构的承载能力和耐久性。 概要:粘贴钢板与粘贴碳纤维布的加固原理粘钢和粘贴碳纤维布加固法其加固原理基本相同,都是通过结构胶粘剂将薄钢板和碳纤维材料粘贴在原构件表面,使之成为一个整体共同受力提高原有构件的承载力。 但是,在使用两种加固方法的时候,一定要符合基本的规定。 概要:碳纤维板加固原理是什么碳纤维板的加固原理是利用碳板胶将碳纤维板粘贴于需要补强的结构上,结构可以是梁、柱、悬挑梁、板等,使碳纤维板和结构形成一个整体,让碳板和结构共同受力,增大结构的抗裂性能和抗剪性能,也可以提高结构的强度、刚度、抗裂性和延伸性。 常用的混凝土结构加固方法 概要:在建筑工程中有一个加固改造细分行业,也可以说是对建筑可靠性不足的混凝土结构进行加固补强,通过后期的加固让建筑物达到现行设计规范要求,或者达到业主想要的安全性、适用性和耐久性。 今天,小编加固之家就跟大家详细介绍混凝土结构加固方法。 概要:粘钢加固与粘贴碳纤维布加固都可以提高原有建筑结构的的承载力,到底这两种方法对建筑承载力的提升效果能有多大我们就不得而知。 或许大家会有这样一个问题:粘钢和粘贴碳纤维布是否可以无限提高建筑结构的承载力 查看详情碳纤维加固方法的具体区别是什么。www.jiaguhome.com2024-10-125碳纤维加固计算.xls-原创力文档碳纤维加固计算.xls,碳纤维材料技术参数计算过程参数输入混凝土强度设计值(N/mm2)强度种类符号混凝土强度等级C15C20C25C30C35C40C45C50C55C60轴心抗压设计值fcftEcεcu抗拉强度标准值ftk钢筋强度设计值(N/mm2)强度种类符号钢筋种类一级钢HPB235抗拉强度设计值抗压强度设计值弹性模量Es混凝土极限应变εsfy0fy0二级钢HRB335三级钢HRB400混凝土标号C15-C60截面宽度b(mm) 碳纤维加固计算.xls3页 碳纤维加固计算.xls 免费在线预览全文碳纤维材料技术参数计算过程参数输入混凝土强度设计值(N/mm2)强度种类符号混凝土强度等级C15C20C25C30C35C40C45C50C55C60轴心抗压设计值fcftEcεcu抗拉强度标准值ftk钢筋强度设计值(N/mm2)强度种类符号钢筋种类一级钢HPB235抗拉强度设计值抗压强度设计值弹性模量Es混凝土极限应变εsfy0fy0二级钢HRB335三级钢HRB400混凝土标号C15-C60截面宽度b(mm)截面高度h(mm)受拉钢筋级别1/2/3受压钢筋级别1/2/3考虑二次受力1否则取0α1A=0.5α1fcobB=-2AhC=M-(fyoAso(h-α)-fyoAso(h-h0))砼抗压强度中间变量混凝土抗压强度fco受拉钢筋面积Aso(mm2)受压钢筋面积Aso(mm2)混凝土受压区高度x1混凝土受压区高度x2性能项目碳纤维复合材料设计计算指标碳纤维布条形板高强度I级高强度II级抗拉强度设计值ff(MPa)重要构件一般构件受拉钢筋排数0/1/2/3(板为0)受压钢筋排数0/1/2/3(板为0)构件类型1/2(重要构件1)(一般构件2)抗弯加固材料参数输入区1、重要构件指其自身失效将影响或危及承重结构体系整体工作的构件。 一般构件指其自身失效为孤立事件,不影响承重结构体系整体工作的构件。 碳纤维复合材料强度利用系数(Ψf)碳纤维复合材料有效截面面积Afe拉应变设计值εf弹性模量设计值Ef(MPa)碳纤维复合材料有效截面面积Afe碳纤维复合材料厚度折减系数km厚度tf(mm)实际应贴碳纤维复合材料截面面积Af粘贴延伸长度lc纤维与混凝土间粘结强度设计值ff,v混凝土抗拉强度ft砼抗拉强度中间变量β1ξb有效纵向受拉钢筋配筋率ρte计算系数αf初始弯矩Mak(KN.m)h0Es抗拉强度设计值弹性模量混凝土极限应变混凝土受压区高度x已知弯矩求碳纤维面积计算过程已知碳纤维面积求弯矩计算过程碳纤维复合材料有效截面面积AfeA1=fyoAso-fyoAsoεf0A3=ffAfe/εfB=-(A1-(εcu+εf0)A3)C=-0.8A3εcuhM结论区(已知弯矩求碳纤维面积)混凝土受压区高度x混凝土标号C15-C60加固前梁承载力计算过程x=(fyoAso-fyoAso)/α1fcob弯矩设计值(KN.m)碳纤维材料宽度bf(mm)箍筋级别1/2/3箍筋间距s(mm)剪跨比λ梁抗剪计算梁加固后的剪力值(KN)箍筋抗拉强度fyv混凝土抗拉强度ft碳纤维弹模Ecf混凝土梁承担的剪力Vb0(KN)加固后构件抗弯承载力(KN.m)抗弯承载力提高百分比粘贴高度hf(从梁底面起算)梁侧面加固计算hfηf单侧粘贴层数nf,lAfehf/h加固后构件抗弯承载力(KN.m)侧面实际粘贴碳纤维面积侧面换算到底面实际面积换算至底面实际层数侧面碳纤维复合材料厚度折减系数km底面碳纤维复合材料厚度折减系数km混凝土受压区高度x实际梁底每层碳纤维复合材的宽度梁未加固前抗弯承载力(KN.m)28(结论区)抗弯加固混凝土参数输入区加固材料类型1/2/3/4(布高强度I级1)(布高强度II级2)(板高强度I级3)(板高强度II级4)抗剪碳纤维类型1/2/3/4抗剪强度折减系数ψvb2、高强度I级、高强度II级是指符合表4.4.2-1的加固材料。 3、抗剪强度折减系数ψvb按表9.3.3取值。 侧面粘贴层数nf侧面粘贴高度hf(mm)集中荷载至近端支座距离梁的类型(1框架及悬挑2其他)荷载形式(1均布2集中)碳纤维条带宽度bf(mm)箍筋面积Asv(mm2)碳纤维布承担的剪力Vbf(KN)碳纤维强度折减系数(框架及悬挑为0.28,其他为0.56)集中作用下剪跨比计算加固前剪力计算值(KN)加固后剪力计算值(KN)加固剪力提高系数%说明:4、16栏碳纤维材料宽度b对于已知弯矩求碳纤维面积的求解结果没有影响,对已知碳纤维面积求承载力及实际每层碳纤维复合材料的宽度的求解结果有影响。文档投稿赚钱网2021-06-046粘碳纤维加固计算书梁粘贴碳纤维布加固计算书:1、计算缺少受拉钢筋面积As0=980mm受拉钢筋强度fy0=360Mpa。 粘贴碳纤维布强度ff=800Mpa。 1)当粘贴碳纤维布层数nf=,厚度t=0.167mm,宽度b'=400mm。 实际粘贴碳纤维布层数折减系数km=0.95,实际粘贴碳纤维布截面积Afe'=16.9mm。 按强度等效,如下:碳纤维强度800X16.9=355376缺少钢筋强度360X980=35800满足要求)当粘贴碳纤维布层数nf=3,厚度t=0.167mm,宽度b'=300mm。 实际粘贴碳纤维布层数折减系数km=0.85,实际粘贴碳纤维布截面积Afe'=17.755mm。 按强度等效,如下:碳...。 粘碳纤维加固计算书 内容提示:梁粘贴碳纤维布加固计算书:1、计算缺少受拉钢筋面积As0=980mm2,受拉钢筋强度fy0=360Mpa。 粘贴碳纤维布强度ff=2800Mpa。 1)当粘贴碳纤维布层数nf=2,厚度t=0.167mm,宽度b'=400mm。 实际粘贴碳纤维布层数折减系数km=0.95,实际粘贴碳纤维布截面积Afe'=126.92mm2。 按强度等效,如下:碳纤维强度2800X126.92=355376缺少钢筋强度360X980=352800(满足要求)2)当粘贴碳纤维布层数nf=3,厚度t=0.167mm,宽度b'=300mm。 实际粘贴碳纤维布层数折减系数km=0.85,实际粘贴碳纤维布截面积Afe'=127.755mm2。 梁粘贴碳纤维布加固计算书:1、计算缺少受拉钢筋面积As0=980mm2,受拉钢筋强度fy0=360Mpa。 按强度等效,如下:碳纤维强度2800X127.755=357714缺少钢筋强度360X980=352800(满足要求)2、计算缺少受拉钢筋面积As0=2454mm2,受拉钢筋强度fy0=360Mpa。 粘贴碳纤维板强度ff=2000Mpa。 1)当粘贴碳纤维板时,厚度t=1.4mm,宽度b'=400mm。 实际粘贴碳纤维板截面积Afe'=560mm2。 按强度等效,如下:碳纤维强度2000X560=1120000缺少钢筋强度360X2454=883440(满足要求)板粘贴碳纤维布加固计算书:1、计算缺少受拉钢筋面积As0=393mm2/m,受拉钢筋强度fy0=360Mpa。 1)当粘贴碳纤维布层数nf=1,厚度t=0.167mm,宽度b'=200mm,间距200。 实际粘贴碳纤维布截面积Afe'=66.8mm2/m。 按强度等效,如下:碳纤维强度2800X66.8=187040缺少钢筋强度360X393=141480(满足要求)2、计算缺少受拉钢筋面积As0=565mm2/m,受拉钢筋强度fy0=360Mpa。 粘贴碳纤维。 阅读了该文档的用户还阅读了这些文档道客巴巴2014-05-067碳纤维加固规范概要:在建筑加固工程中,加固方法有很多,碳纤维加固就是其中的一种。 碳纤维加固有很多优点,具有节省空间,施工简便等优点。 很多施工单位都会优先选用碳纤维加固方法,使用碳纤维加固,可以大大提高建筑物的使用寿命,降低加固成本。 碳纤维加固的优势明显,同样也会存在一些常见的问题,下面加固之家就为大家介绍一下碳纤维加固工程常见问题以及防治方法。 查看详情在加固施工中经常被问到碳纤维加固可靠吗 概要:在加固施工中经常被问到碳纤维加固可靠吗就薄薄一层布也能够加固钢筋混凝土,其实碳纤维布加固技术早2003年在国内通过的规范《碳纤维片材加固混凝土结构技术规程》,编号是CECS146:2003,现目前被最新的国家标准规范2006《混凝土结构加固设计规范》代替,其编号为GB50367-2006.既然通过gb规范了其加固效果还是非常好的。 查看详情碳纤维加固操作简单,也要按照规范施工 概要:在建筑加固行业中,大家较为熟悉的就是碳纤维加固方法了,碳纤维是一类优胜的复合材料,碳纤维施工技术在建筑物加固领域发挥的大作用,而且应用十分广泛。 虽然碳纤维措施操作简单,而且能够优胜完成加固工程,但是在施工期间,该注意到位的细节地方也是不容许大家轻视的,得全程都按照碳纤维加固规范去有序施工。 下面加固之家就带大家了解一下为什么碳纤维加固应用广泛。 新闻资讯 概要:现由于建设单位将室内功能重新布局,导致房间功能发生改变,根据建设单位的意见拟将主体结构按新的使用功能重新进行计算复核,对不满足计算结果的原结构进行加固设计。 查看详情上海房屋鉴定技术员必备检测标准规范都在这里! 概要:甲方:***物业管理处乙方:***加固有限公司甲、乙双方根据《中华人民共和同合同法》、《建筑安装工程承包条款》及双方确认

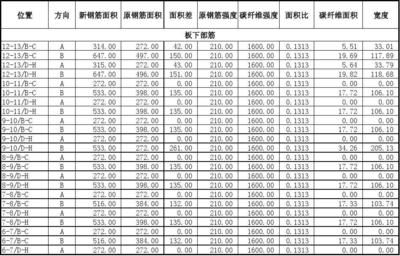

价格为合同条款依据,本着平等互利的原则,经双方协商,特签定本工程合同,具体内容如下。www.jiaguhome.com2024-11-118碳纤维加固计算.xls碳纤维加固计算.xls 加固后弯矩值(Kn-M)初始弯矩(Kn-M)截面宽度截面高度截面有效高度受压钢筋边沿距a'受拉钢筋面积As受压钢筋面积As'混凝土标号C15-C60混凝土抗压强度 25225040033535294014703015 说明:1、表中计算采用单位,除有说明外,长度宽度均为毫米,面积为平方毫米。 2、碳纤维材料选择类型见“混凝土与碳纤维材料技术参数。 3、使用时请不要修改非数据输入部分数据。 4、计算依据《碳纤维片材加固修复混凝土结构技术规程》(报批稿) 5、加固计算书按照规范要求,以混凝土受压区高度来判断采用的计算公式。 考虑二次受力1否则取0碳纤维类型1、2或3碳纤维厚度tcf碳纤维弹模Ecf碳纤维极限应变cfu碳纤维层数ncf碳纤维宽度bcf碳纤维拉应变εcf碳纤维拉应变εcf2 混凝土受压区高度x混凝土受压区高度x2计算公式截面受拉边沿混凝土初始应变εi计算碳纤维允许拉应变碳纤维厚度折减系数计算相对受压区高度中间变量混凝土抗压强度中间变量混凝土抗拉强度中间变量混凝土弹性模量 中间变量区(请勿修改)数据输入区二次受力计算结果(请勿修改) fyAs-fy'As'EcfAcfεcu+εifcb受压翼缘宽度受压翼缘高度截面受拉边沿混凝土初始应变混凝土抗拉强度标准值混凝土弹性模量钢筋弹性模量混凝土初始拉应变受拉钢筋初始拉应变受拉钢筋初始拉应力受压混凝土拉应变综合系数受拉钢筋拉应变不均匀系数受压翼缘加强系数钢筋与混凝土弹模之比受拉钢筋配筋率有效配筋率 45570095190003750300002350000 碳纤维加固计算来自淘豆网www.taodocs.com转载请标明出处.淘豆网2018-07-119碳纤维加固,承载力计算计算关系 碳纤维加固承载力计算方法 碳纤维加固是一种常见的结构加固方法,它可以通过粘贴碳纤维布或碳纤维板来提高结构的承载......360问答10碳纤维加固计算表格-20220711111611.xls碳纤维材料厚度(mm) 碳纤维宽度bcf(mm) 加固前弯矩计算值(KN.m) 加固后弯矩计算值(KN.m) 加固弯矩提高系数% 加固剪力提高系数% 碳纤维条宽度ωcf(mm) 1、表中计算采用单位,除有说明外,长度宽度均为毫米,面积为平方毫米。 2、使用时请不要修改非数据输入部分数据。 3、计算依据《碳纤维片材加固修复混凝土结构技术规程》(CECS146:2003)。 4、加固计算书按照规范要求,以混凝土受压区高度来判断采用的计算公式。 5、梁剪跨比λb,对于集中荷载取a/h0,大于3.0时,取3.0,小于1.5时,取1.5。 A为集中荷载作用点到支座边缘的距离。 对于均布荷载取3.0。 6、柱剪跨比λc,对于框架柱取Hn/2h0,大于3.0时,取3.0,小于1.0时,取1.0。 Hn为框架柱净高度,h0为框架柱截面的有效高度。 7、加固形式系数取值:封闭粘贴为1.0,U型粘贴取0.85,侧面粘贴取0.70。 8、有效约束系数,取0.45;轴压比大于0.5且加固时未卸载时取0.36。 9、在判断是否需要考虑二次受力影响时,先输入Mi值,根据结论区的"是否需要考虑二次受力影响"的判断结果,在梁参数输入区的"考虑二次受力1否则取0"栏中填入相应的数字。max.book118.com2022-07-1311包钢,碳纤维加固计算加固计算1.框架柱包钢计算计算KZ6所需箍筋的面积为:35平方毫米,箍筋间距为100;实际原有框架柱的箍筋面积为:100平方毫米,箍筋间距为100;框架柱包钢箍筋的面积为80*4*=640平方毫米,包钢间距为300;加固后框架柱的箍筋面积为100+640/3=31335满足要求;.框架梁碳纤维加固计算JXL1计算:梁顶部计算钢筋所需面积为100平方毫米(支座)实际梁端钢筋面积为140平方毫米所需碳纤维的面积为100-140/000/10=90.5平方毫米所需碳纤维的厚度为90.5/00**=0.1130.167满足要求一层碳纤维的厚度为0.167毫米(000为碳纤维... 包钢,碳纤维加固计算 内容提示:加固计算1.框架柱包钢计算计算KZ6所需箍筋的面积为:235平方毫米,箍筋间距为100;实际原有框架柱的箍筋面积为:100平方毫米,箍筋间距为100;框架柱包钢箍筋的面积为80*4*2=640平方毫米,包钢间距为300;加固后框架柱的箍筋面积为100+640/3=313235,满足要求;2.框架梁碳纤维加固计算JXL1计算:梁顶部计算钢筋所需面积为2100平方毫米(支座)实际梁端钢筋面积为1240平方毫米所需碳纤维的面积为(2100-1240)/(2000/210)=90.5平方毫米所需碳纤维的厚度为90.5/200*2*2=0.1130.167,满足要求(一层碳纤维的厚度为0.167毫米)(2000为碳纤维... 加固计算1.框架柱包钢计算计算KZ6所需箍筋的面积为:235平方毫米,箍筋间距为100;实际原有框架柱的箍筋面积为:100平方毫米,箍筋间距为100;框架柱包钢箍筋的面积为80*4*2=640平方毫米,包钢间距为300;加固后框架柱的箍筋面积为100+640/3=313235,满足要求;2.框架梁碳纤维加固计算JXL1计算:梁顶部计算钢筋所需面积为2100平方毫米(支座)实际梁端钢筋面积为1240平方毫米所需碳纤维的面积为(2100-1240)/(2000/210)=90.5平方毫米所需碳纤维的厚度为90.5/200*2*2=0.1130.167,满足要求(一层碳纤维的厚度为0.167毫米)(2000为碳纤维的抗拉强度,210为箍筋的抗拉强度)道客巴巴2019-04-1712碳纤维加固说明标签:碳纤维布加固如何进行质量验收 概要:一般来说,我们可以通过最简单的锤击法来检测碳纤维碳布的粘贴质量,通过对每一寸的碳纤维碳布进行锤击,检测碳纤维布与混凝土之间是否存在空鼓情况,如发现空鼓,则说明碳纤维布与混凝土没用完全贴合,没用达到共同受力的目的,如有效面积低于施工总面积的95%,则说明此次加固工程是不合格的,需要对工程进行返工。 概要:一般来说,我们可以通过简单的锤击法来检测碳纤维布的粘贴质量,通过对每一寸的碳纤维布进行锤击,检测碳纤维布与混凝土之间是否存在空鼓情况,如发现空鼓,则说明碳纤维布与混凝土没有完全贴合,没用达到共同受力的目的,如空鼓面积低于施工总面积的95%,则说明此次加固工程是不合格的,需要对工程进行返工。 返工时,若单个空鼓面积不大于10000mm2,允许采用注射法充胶修复;若单个空鼓面积大于或等于10000mm2,应割除修补,重新粘贴等量碳纤维布。 概要:碳纤维布施工中搭接技巧1、关于碳纤维布搭接的一般原则:(1)搭接长度不小于150mm;(2)多层粘贴时,如有搭接,搭接部位不可在同侧,各层碳布之间应错开施工;(3)对于混凝土梁,搭接部位应在构件两端,不超过跨长的1/3;2、关于搭接的长度、位置要求,一般先遵循设计说明的要求,如果设计说明中未明确,则依照现行相关规范执行。 查看详情碳纤维布施工中搭接技巧分享! 概要:很多施工,加固公司承接的施工中很大部分用到碳纤维加固方法,但是我们在进行碳纤维施工的时候可能会遇到一些问题,例如搭接问题等,为了避免材料的浪费并且保证碳纤维加固施工效果,我们对于碳纤维搭接细节做了一些规定,下面给大家介绍一下。 查看详情碳纤维加固施工及处理中应注意的问题概要: 辨别碳纤维布优劣的小方法 关键词: 客服将在24小时之内与您联系!。www.jiaguhome.com2024-09-3013碳纤维加固1病害产生原因产生此类病害的原因是多方面的,主要有以下几点:(1)在涵洞建设施工时,存在质量问题,盖板钢筋保护层厚度不够,混凝土震捣不密实,经常年使用,表层混凝土容易风化脱落,形成露筋;(2)盖板防水层开裂失效,雨水不断渗入与盖板混凝土的主要成分硅酸钙发生水化反应,形成游离钙、硅酸和氢氧根,在毛细压作用下混凝土中的盐份被水带出淤积于混凝土表面,进一步与空气中的二氧化碳发生反应,在混凝土表面结晶形成白色硬块,。 2施工方案的比较选择对该病害的处理方法,我们提出了两种施工方案:(1)在以往对钢筋混凝土结构的加固工程中经常采用的施工方法,凿除并清洗干净原有盖板混凝土表面的劣化层后,附着施工增加一定厚度的钢筋混凝土保护层或喷射钢纤维混凝土和外包钢板,从而达到加固的目的。 但由于许多涵洞孔径较小,机械设备在窄小的空间内难以展开,如果采用该方法进行加固涵洞盖板工程,施工难度较大,施工人员、设备较多,预计工期需要10个月,并且新旧混凝土界面的粘结强度不高,真实的受力状况很难与设计预想相符。 (2)参考国内外使用碳纤维加固桥梁的成功经验,使用碳纤维加固技术对涵洞盖板进行加固。 ①碳纤维加固技术的发展:碳纤维又称增强复合材料,用于混凝土结构的加固始于七八十年代的美国、日本。 日本阪神大地震及中国台湾"9.11"地震后,碳纤维加固技术被广泛用于震后建筑重建和补强,这些都促进了碳纤维在加固补强工程中的应用。 我国在这方面起步较晚,但发展势头迅猛,进展飞快,已经有了许多桥梁加固成功的实例。 如南京机场路高架桥空心板补强修复、卢沟新桥的补强修复工程等等。 ②碳纤维加固技术的工作原理、特点及优越性:碳纤维增强复合材料加固修补混凝土结构技术,是利用专门配制的粘结剂将碳纤维片粘贴在混凝土构件需补强加固部位表面,使混凝土与碳纤维片形成一体,共同工作的加固修补方式。 碳纤维复合材料具有优越的力学性能,其抗拉强度是普通Ⅱ级钢筋抗拉强度的10倍以上,弹模也与钢材相当;碳纤维材料不与酸碱盐等化学物质发生反应,因而用碳纤维材料加固后的钢筋混凝土构件具有良好的耐腐蚀性及耐久性,适合于沿海地区空气湿度大、盐碱含量较高的特点;碳纤维的单位体积重量仅为钢材的l/4左右,制成板状后,其厚度仅为1.4mm左右,几乎不增加结构自重和改变截面外形。 由于碳纤维布是一种柔性材料,而且可以任意裁剪,可以有效的封闭混凝土结构的裂缝,且不改变结构形状及不影响结构外观,很适合于加固涵洞盖板这类施工面较小的工程;施工简便、工序简单,由于其自重较轻,可用小型电动工具操作,操作空间要求较宽松。 不像传统补强方法需要众多工种、大量劳力及大型施工设备,可以在传统技术无法施工的有限作业空间内实施。 通过对两种施工方案各自特点的研究比较,我们段技术人员认为二种方案更加适合本次涵洞盖板加固工程。 其施工工序为施工准备―混凝土表面处理―配置―涂刷底胶―配置找平胶并找平面层―粘贴碳纤维片材―保护。 认真阅读设计图纸,根据实际情况拟定施工计划,备齐施工所需的各种材料及机具。 3.2混凝土表面处理 清除涵洞盖板底面剥落、空鼓、蜂窝、腐蚀等劣化混凝土,露出混凝土结构层,对于较大面积的劣质层在凿除后用环氧砂浆进行修复。 用混凝土角磨机、砂纸等机具除去混凝土表面的浮浆、油污等杂质,将混凝土面层打磨平整,尤其把表面的凸起部位磨平,转角粘贴处进行倒角处理并打磨成圆弧状(R≥20mm)。 用吹风机将混凝土表面清理干净,并保持干燥。 3.3配置、涂刷底胶 按主剂:固化剂=2:1的比例将主剂与固化剂先后置于容器中,用弹簧秤计量,电动搅拌器均匀搅拌,根据现场实际气温决定用量并严格控制使用时间。 用滚筒刷将底胶均匀涂刷于混凝土表面,待胶固化后再进行下一工序施工。 一般固化时间为2~3d。 3.4配置找平胶(FE胶)并找平面层 混凝土盖板表面凹陷部位用FE胶填平,模板接头等出现高度差的部位应用FE胶填补,转角处用FE胶修补成光滑的圆弧,半径不小于10mm。 3.5粘贴碳纤维片材按尺寸裁剪碳纤维布,调配、搅拌粘贴碳纤维材料的加固**胶(FR胶),搅拌至色泽均匀,然后用滚筒刷均匀涂抹于待粘贴的部位,在搭接、混凝土拐角等部位多涂刷一些,在确定所粘贴部位无误后剥去离型纸,将碳纤维布拉紧展平并铺在涂有FR胶基面上,用特制滚子反复沿纤维方向滚压,去除气泡,并使FR胶充分浸透碳纤维。 碳纤维沿纤维方向的搭接长度不小于100mm,碳纤维端部固定用横向碳纤维固定。 多层粘贴重复上述步骤,待碳纤维布表面指触干燥进行下一层的粘贴。 在后一层碳纤维的表面均匀涂抹FR胶,其厚度为1~2mm。 在加固后的碳纤维表面喷防火涂料进行保护。fuwu.b2b168.com2024-07-1314碳纤维加固技术规范碳纤维加固技术规范内容来自加固之家网与碳纤维加固技术规范内容来自与之相关的精品资料、专题论坛、新闻资讯等。 更多碳纤维加固技术规范相关资料请访问日更新500篇的加固之家搜库中心!。 概要:?在建筑加固工程中,加固方法有很多,碳纤维加固就是其中的一种。 碳纤维加固有很多优点,具有节省空间,施工简便等优点。 很多施工单位都会优先选用碳纤维加固方法,使用碳纤维加固,可以大大提高建筑物的使用寿命,降低加固成本。 碳纤维加固的优势明显,同样也会存在一些常见的问题,下面加固之家就为大家介绍一下碳纤维加固工程常见问题以及防治方法。 概要:碳纤维加固补强是一种新兴的结构加固技术,其原理是将碳纤维布粘贴在建筑结构构件的表面,利用碳纤维的高强度、高弹性模量等特点,提高结构构件的承载能力和抗震性能。 概要:?在建筑加固行业中,大家较为熟悉的就是碳纤维加固方法了,碳纤维是一类优胜的复合材料,碳纤维施工技术在建筑物加固领域发挥的大作用,而且应用十分广泛。 虽然碳纤维措施操作简单,而且能够优胜完成加固工程,但是在施工期间,该注意到位的细节地方也是不容许大家轻视的,得全程都按照碳纤维加固规范去有序施工。 下面加固之家就带大家了解一下为什么碳纤维加固应用广泛。 概要:碳纤维加固补强技术,是利用碳纤维布或碳纤维板材来粘贴在混凝土结构的表面,从而实现对混凝土结构加固和补强的一种新型技术。 由于建筑工程的使用年限较长,部分工程存在因设计载荷标准过低而造成的遗留问题,而且部分工程的使用环境也较为复杂,建筑结构大多数长时间暴露在外界环境中,受到温度、雨水、大气等环境因素的侵蚀,在长期使用的过程中,混凝土梁柱会出现承载力下降等问题,安全性能也呈现不同程度的降低。www.jiaguhome.com2024-12-0615碳纤维片材加固
钢结构受弯构件强度计算方法.pdf碳纤维片材加固钢结构受弯构件强度计算方法.pdf,第36卷第27期山西建筑V01.36No.27·64·2010年9月SHANXIARCHITErURISep.2010文章编号:1009.6825{2010}27—0064.03碳纤维片材加固钢结构受弯构件强度计算方法陈华蒋东锋黄文波摘要:结合国内外对碳纤维片材加固钢梁的试验研究成果,提出了碳纤维片材加固钢结构受弯构件的计算方法,指出将碳纤维片材用于加固钢结构避免了传统钢结构加固方法的缺陷,因此该技术具有广阔的应用前景。 关键词:碳纤维。 免费在线预览全文第36卷第27期山西建筑V01.36No.27·64·2010年9月SHANXIARCHITErURISep.2010文章编号:1009.6825{2010}27—0064.03碳纤维片材加固钢结构受弯构件强度计算方法陈华蒋东锋黄文波摘要:结合国内外对碳纤维片材加固钢梁的试验研究成果,提出了碳纤维片材加固钢结构受弯构件的计算方法,指出将碳纤维片材用于加固钢结构避免了传统钢结构加固方法的缺陷,因此该技术具有广阔的应用前景。 关键词:碳纤维片材,加固,钢结构,强度,计算方法中图分类号:TU378.2文献标识码:A由于生产、制造、施工、使用及环境等因素的影响,在钢结构装也不方便,且钢板易锈蚀,影响粘结强度,维护费用高等。 中不可避免地存在各种各样的缺陷和损伤,影响结构的安全。 传而碳纤维增强复合材料(CabonFiberReinforcedPolymer)具统的钢结构加固方法是将钢板焊接、螺栓连接、铆接或者粘结到有轻质高强、易于成型、抗腐蚀性和耐久性好、抗疲劳性能好、施原结构的损伤部位。 然而,这些加固方法存在较多缺陷:1)采工方便等优点,在混凝土结构修复中已经得到了广泛应用,而将用焊接加固时,高温作用使焊接部位的组织及性能劣化、焊缝缺碳纤维片材用于加固钢结构可以发挥碳纤维片材的这些优点,且陷及焊接结构内部存在残余应力以及焊接使结构形成连续的整可以避免传统钢结构加固方法的缺陷,因此,在钢结构加固中具体,裂缝一旦失稳扩展,就有可能一断到底,引发重大事故。 2)采有广阔的应用前景。 用螺栓连接需要在损伤部位附近的母材上开孔,削弱了截面,形目前,国内外在预应力碳纤维片材加固混凝土构件方面的研成新的应力集中区;普通螺栓在动载作用下易松动,高强螺栓易究工作才刚刚开始,国内外现行规范中也都没有预应力碳纤维片发生应力松弛现象,降低了结构的修补效果。 3)采用粘钢加固技材加固混凝土梁的设计条款。 术时,须在钢结构表面用结构胶粘贴钢板,依靠结构胶使之粘结本文基于国内外的试验研究成果,提出了纤维增片材加固钢成整体共同工作,以提高结构承载力。 这些加固方法共同的缺结构的强度计算方法。 点:结构重量增加较大,钢板不易制作成各种复杂形状,运输和安1强度计算方法标准层的梁墙柱的工程量做了比较,见表1。 从表1中数据可以提高了结构总造价的2%--6%左右,既最大限度的满足建筑功能看出,两者的钢用量相差不大,混凝土用量异形柱一剪力墙结构性要求,又增加了使用面积。 3)对于柱距不大的小高层建筑,采比框架一剪力墙结构增加5.2%左右。 用异形柱结构,减小了结构自重,其轴力一般不会太大,当采用桩表1异形柱一剪力墙结构和框架一剪力墙结构比较基础时可采用一柱一桩的基础形式,取得良好的经济效益。 4)总结构体系结构尺寸轴压比混凝土用量/t钢用量/t结上文可知,对于小高层建筑物异形柱结构体系在非抗震区和6异形柱一剪力960×960×200O墙结构.5712117.51度抗震区不失为一个好的选择。 但由于该结构体系的使用时间较短,尚未积累足够丰富的工程实践经验,广大建筑科技工作者框架一剪力450×450O墙结构.77115l7.28仍需继续努力,推动该结构体系在理论研究和工程应用方面的进注:混凝土用量和钢用量均为一个标注层的工程量一步发展。 4结语参考文献:1)在异形柱结构体系中,结构设计最大限度的满足了建筑设[1]JGJ149—2006,混凝土异形柱结构技术规程[s].计的功能性要求,建筑专业和结构专业做到了很好的和谐统一。文档投稿赚钱网2017-09-2116(精品)碳纤维加固计算表格.xls(精品)碳纤维加固计算表格64200混凝土强度设计值(N/mm2)钢筋强度设计值(N/mm2)'(MPa)重要构件160014001***一般构件2300200016001400弹性模量设计值Ef(MPa)***(结论区)弯矩设计值()构件类型1/2(重要构件1)(一般构件2)截面宽度b(mm)截面高度h(mm)受拉钢筋面积Aso(mm2)受拉钢筋级别1/2/3受拉钢筋排数0/1/2/3(板为0)受压钢筋面积Aso'(mm2)受压钢筋级别1/2/3受压钢筋排数0/1/2/3(板为0)混凝土标号C15-C60考虑二次... (精品)碳纤维加固计算表格.xls 1/3 (精品)碳纤维加固计算表格64200混凝土强度设计值(N/mm2)钢筋强度设计值(N/mm2)'(MPa)重要构件160014001***一般构件2300200016001400弹性模量设计值Ef(MPa)***(结论区)弯矩设计值()构件类型1/2(重要构件1)(一般构件2)截面宽度b(mm)截面高度h(mm)受拉钢筋面积Aso(mm2)受拉钢筋级别1/2/3受拉钢筋排数0/1/2/3(板为0)受压钢筋面积Aso'(mm2)受压钢筋级别1/2/3受压钢筋排数0/1/2/3(板为0)混凝土标号C15-C60考虑二次受力1否则取0初始弯矩Mak()粘贴高度hf(从梁底面起算)单侧粘贴层数nf,(已知弯矩求碳纤维面积)结论区(已知碳纤维面积求承载力)侧贴碳纤维片材结论区141516171819202122222324252930加固材料类型1/2/3/4(布高强度I级1)(布高强度II级2)(板高强度I级3)(板高强度II级4)层数nf(4≥nf≥0)碳纤维材料宽度bf(mm)厚度tf(mm)混凝土受压区高度x碳纤维复合材料有效截面面积Afe实际应贴碳纤维复合材料截面面积Af抗弯承载力提高百分比实际梁底每层碳纤维复合材的宽度加固后构件抗弯承载力()混凝土受压区高度x抗弯承载力提高百分比梁未加固前抗弯承载力()加固后构件抗弯承载力()***抗剪碳纤维类型1/2/3/4梁的类型(1框架及悬挑2其他)荷载形式(1均布2集中)集中荷载至近 (精品)碳纤维加固计算表格来自淘豆网www.taodocs.com转载请标明出处. 页数:3淘豆网2019-03-2717碳纤维加固补强的原理及应用碳纤维加固补强的原理及应用 碳纤维加固补强技术,是利用粘结剂将碳纤维布粘贴在混凝土构件表面,使混凝土与碳纤维布形成一体,形成复合材料体,通过其与结构或构件的协同工作,达到对结构构件补强加固及改善受力性能的目的,是一种非常简单且优良的加固补强、抗震加固的方法。 工艺原理 碳纤维加固原理是将碳纤维布采用高性能的碳纤维配套树脂胶粘结于混凝土构件的表面,利用碳纤维材料良好的抗拉强度,达到增强构件承载能力及强度的目的。 适用范围 1.适用于各种结构类型,各种结构部位的加固修补,如梁、板、柱、屋架、桥墩、桥梁、筒体、壳体等结构。 2.适用于港口工程和水利水电等工程中混凝土结构、砌体结构、木结构的补强和抗震加固,特别适合于曲面及节点等复杂形式的结构加固。 3.基层混凝土的强度要求不低于C15的建筑。 1.高强高效,自重轻,厚度薄,基本不增加加固构件自重及截面尺寸。 2.适用面广,广泛适用于建筑物桥梁隧道等各种结构类型、结构形状的加固修复和抗震加固及节点的结 3.施工便捷,无需大型机具,没有湿作业,施工占用场地少,施工工效高。 4.高耐久性,碳纤维布的使用寿命超50年;由于不会生锈,非常适合高酸、碱、盐及大气腐蚀环境中使用。 免责申明:志趣网所展示的信息由用户自行提供,其真实性、合法性、准确性由信息发布人负责。志趣网2022-03-0118碳纤维加固计算结论区原始数据输入区中间变量区(请勿修改)计算公式fyAs-fy′As′EcfAcffcb271.4711621252250400335352940147030150.1672280000.01552500.00375750.0037575131.058040.060621660.0010.010.909340.. 碳纤维加固计算.xls 碳纤维加固计算 结论区原始数据输入区中间变量区(请勿修改)计算公式fyAs-fy'As'EcfAcffcb271.4711621252250400335352940147030150.1672280000.01552500.00375750.0037575131.058040.060621660.0010.010.909340.17345570095190000.00433750除有说明外,长度宽度均为毫米,面积为平方毫米。 数据输入区加固后弯矩值(Kn-M)初始弯矩(Kn截面宽度截面高度截面有效高度受压钢筋边混凝土标号C15-C60混凝土压强度考虑二次受力否则取0碳纤维类型1、tcf碳纤维弹Ecf碳纤维极限应变cfu碳纤维层数ncf碳纤维宽度cf碳纤维拉应cf碳纤维拉应变εcf2混凝土受压区高度x混凝土受压区高度x2截面受拉边沿混凝土初始应计算碳纤维允许拉应变碳纤维厚计算相对受压区高度中间变量混凝土抗压强度中间变强度中间变土弹性模量εcu+εi受压翼缘宽说明:1、表中计算采用单位,2、碳纤维材料选择类型见“混凝土与碳纤维材料技术参数。 3、使用时请不要修改非数据输入部分数据。 4、计算依据《碳纤维片材加固修复混凝土结构技术规程》(报批稿)5、加固计算书按照规范要求,以混凝土受压区高度来判断采用的计算公式。 250(mm)400(mm)(mm)335(mm)35(mm)(mm)294014700.0033砼标号30153102280000.167(mm)0.0155250(mm)碳纤维片材-梁抗弯加固的设计:(1)已知条件:cuf=(3)采用碳纤维材料尺寸(4)按规范4.3.2-24.3.2-3式先求出x值131.058hξcfb=69.2112h0ξb=1820.9090.01271.4712(Kn-m)x=0.8hεcu=1-ncfcf/42000=Mu=fyAsX(h0-X/2)+fy’As’(h0-a’)+EcfεcfAcf(h-h0)强度种类符号混凝土强度等级C7.5C10C15C20C25C30C35C40C45C50C55C60轴心抗压3.77.51012.51517.519.521.523.52526.5弯曲抗压4.15.58.51113.516.51921.523.52627.5290.550.650.91.11.31.51.651.81.92.12.20.112280000.01550.1672280000.01551.21650000.017混凝土强度设计值(N/mm2)碳纤维材料类型碳纤维材料厚度碳纤维材碳纤维材料极限应1碳纤维布2碳纤维布3碳纤维板。豆丁网2015-05-0119浅谈碳纤维加固技术的应用与研究浅谈碳纤维加固技术的应用与研究碳纤维加固技术是一种近年来发展非常迅速的新型加固技术,在建筑、道路、桥梁、船舶等领域得到了广泛的应用。 本文将就碳纤维加固技术的应用和研究进行探讨。 一、碳纤维加固技术的基本概念碳纤维是由碳原子构成的纤维,以其具有轻、高强度、高弹性模量、耐腐蚀等优良特性而备受世界各地科学家的关注。 碳纤维加固技术是一种在建筑、道路、桥梁、船舶等结构中应用碳纤维制成的增强材料,以达到提高结构强度、延长使用寿命、提高耐久性的目的。 碳纤维加固技术一般分为表面粘贴加固和内部包覆加固两种方式。 表面粘贴加固指将碳纤维材料贴在被加固物体表面上,将其与被加固物体粘合在一起,并通过粘结面和局部加强布条进行加固,以提高被加固物体表面的强度和刚度。 内部包覆加固则是在被加固物体内部钻孔或者绑扎钢筋的方式将碳纤维材料内部包覆在被加固物体中,以提高被加固物体的整体强度和刚度。 二、碳纤维加固技术的应用领域1、建筑领域在建筑领域中,碳纤维加固技术被广泛用于加固混凝土结构。 采用碳纤维加固技术可以对混凝土结构进行局部加固或整体加固,提高其抗震、抗风、抗裂等能力,避免结构崩塌的风险。 2、道路领域在道路领域中,碳纤维加固技术被广泛用于加固钢筋混凝土桥梁、人行道和路面等结构,以提高路面的承载能力和耐久性。 通过将碳纤维材料粘贴到桥梁或道路结构的表面上,以达到增强的目的。 使用碳纤维材料可以有效地减少钢筋腐蚀和混凝土膨胀的问题,并提高结构的安全性和整体稳定性。 3、桥梁领域在桥梁领域中,碳纤维加固技术被广泛应用于加固桥梁柱和梁。 由于交通车流量和静载等因素的影响,桥梁往往会出现结构承受能力下降.的情况,采用碳纤维加固技术则可以大大提高桥梁的承受能力和整体稳定性,预防桥梁的破坏和事故的发生。 4、船舶领域在船舶领域中,碳纤维加固技术被广泛用于加固船体结构和推进系统。 通过将碳纤维材料内部包覆在船舶结构中,以增强其对海浪和其他外部因素的抵抗能力,并提高船体的刚度和稳定性。 采用碳纤维材料加固推进系统也可以降低船舶的重量和提高推进效率。 三、碳纤维加固技术的研究进展碳纤维加固技术的研究一直是学术界和工业界的热点问题之一。 近年来,随着碳纤维加固技术的逐渐成熟和应用领域的不断扩大,该技术的研究也取得了一系列的进展。 1、材料研究碳纤维加固技术的材料是影响其加固效果的关键因素之一,目前国内外涌现出了一批高质量的碳纤维加固材料,包括碳纤维布、碳纤维条、碳纤维板等。 随着技术的不断发展,对碳纤维开发和应用的需求越来越大,对材料进行优化、比较和选择等研究方面是碳纤维加固技术发展过程中的难点之一。 2、工艺研究碳纤维加固技术的施工工艺也是影响其加固效果的关键因素之一。 在国内外和工程实践中已经涌现出了各种碳纤维加固技术施工方法,如碳纤维板粘接法、预紧加固法、粉末贴附法等。 随着科技的不断进步和工艺的大力推行,对碳纤维加固技术施工工艺的优化、比较和选择等研究也越来越受到重视。 3、理论研究理论研究是推动碳纤维加固技术发展的重要因素之一。 在加固效果、加固寿命、加固质量等方面提出理论模型,并进行准确可靠的数值模拟是中长期碳纤维加固技术发展的有力支撑。 现今对碳纤维加固施工中各种复杂问题,如破坏机理、材料力学特性、外载荷作用、破损界限、加固接口影响等,在理论上进行研究有望为工程应用提供更好的支持。 四、结语碳纤维加固技术目前在建筑、道路、桥梁、船舶等领域具有广阔的应用前景,是提高工程质量和安全的有效手段。 然而,在具体工程中,碳纤维加固技术的施工工艺和加固材料的选择等仍然存在许多不足之处。 .因此,今后的研究应该进一步加大力度,推动碳纤维加固技术的发展,以更好地为工程施工提供技术支持和保障。www.docin.com2023-11-2620碳纤维加固范例6篇关键词:碳纤维布;加固;施工技术 Keywords:carbonfiber;reinforcement;constructiontechnology 中图分类号:TU74文献标识码:A文章编号:1006-4311(2013)25-0099-02 某市医院外科住院大楼工程为十一层钢筋砼框架结构,砼设计强度地下室至六层为C40,六层以上为C30。 一至三层砼施工完毕后,由于种种原因,砼标准养护的试块28天强度未达到设计要求,经检测单位回弹、取芯检测仍未达到设计要求。 设计人员根据回弹结果对结构局部框架梁、柱验算表明,结构不能满足设计要求,必须加固处理。 2加固方案的选择和加固计算 2.1加固方案的选择项目经理部组织设计等多家相关单位对多种加固方案进行分析比较,鉴于碳纤维布加固具有强度高(强度约为普通钢材的10倍),耐腐蚀性及耐久性好,自重轻(约300g/m2),易于裁剪,适用范围广,施工简便(不需大型施工机械及周转材料),施工工期短等优点,最终确定采用碳纤维布加固。 2.2加固计算①碳纤维布加固砼梁抗弯验算如表1。 ②碳纤维布加固砼梁上端支座抗剪验算如表2。 所有材料的选用均参照《混凝土结构加固设计规范》GB50367-2006的技术要求。 3.1碳纤维布选用上海怡昌碳纤维材料有限公司生产的同固牌碳纤维布及碳纤维布粘贴专用胶。 碳纤维布规格:200g/m2,幅宽10~60cm,厚度0.167mm,碳纤维布的主要技术指标如下:弹性模量≥2.4×105MPa;抗拉强度≥3400MPa;延伸率≥1.77%。 3.2粘贴用胶(底胶、修补胶、面胶)技术指标粘贴用胶主要技术指标如下:①底胶:拉伸剪切强度≥14MPa;正拉粘结强度≥2.5MPa。 ②修补胶:抗拉强度≥30MPa;抗弯强度≥40MPa;正拉粘结强度≥2.5MPa。 ③面胶:抗拉强度≥40MPa;拉伸剪切强度≥14MPa;受控弹性模量≥2500MPa;弯曲强度≥40MPa;正拉粘结强度≥2.5MPa;延伸率≥1.5%。 4.1施工工艺流程如图1 4.2碳纤维布粘贴的构造要求①采用粘贴碳纤维织物加固工艺的砼承重结构构件其砼强度等级不应低于C15。 ②砼构件粘贴部位的含水率不应大于4%,环境温度不应小于5,否则应采取一定的处理措施。 ③砼粘贴表面需进行打磨处理,应达到平整度5mm/m,构件转角粘贴处要打磨成圆弧状,圆弧半径应不小于20mm。 ④碳纤维布粘贴采用连续法施工工艺,允许搭接,搭接长度不小于10cm,碳纤维布在加固区段外的锚固长度规定如下:对受拉区,不应小于200d,且不应少于600mm;对受压区,不应小于180d,且不应少于480mm。 (d为高强度复合纤维增强布的厚度)。 4.3施工准备①量测记录梁的实际尺寸,砼表面的凹凸或破损状况、表面龟裂状况,现构件上的附属物情况,周围有无水、粉尘、外来物之污染。 同时对影响梁加固的障碍物进行清除,确保梁底有30cm以上作业空间。 ②粘贴定位。 根据图纸内容在需加固的砼梁、柱表面定位,保证粘贴的准确性。 4.4砼表面机械打磨①根据定位打磨梁底、梁面、柱周围待粘贴砼表面,用角向手提砂轮机安装金刚石磨片打磨,使碳纤维布能平滑地贴附于梁、柱表面,以避免碳纤维布折角处造成应力集中。 ②待底面打磨平整后,将待粘贴面清理干净。 5基面处理用麻布将待贴布砼表面揩净,并充分干燥。 4.6涂刷底胶①按胶水配比甲:乙=3:1(重量比),配制搅拌均匀。 ②用涂料辊筒将纤维胶均匀涂刷在砼表面。 4.7批补修补①手摸不粘手时,即可涂刷修补(约2小时)。 ②按修补胶配比甲:乙=3:1(重量比),最取各组分配制粘贴用胶,搅拌均匀。 ③对于特别不平处在加固前用批刀将修补材料满批在砼表面,手摸无高低不平为止,填补时需将小槽处碎砼及浮屑清除掉并用麻布擦拭干净。 4.8涂刷面胶①手摸不粘手即可涂刷面胶(约2小时)。 ②按面胶配比甲:乙=3:1(重量比),量取配制,并搅拌均匀。 4.9按设计图纸要求裁剪碳纤维布①砼表面处理完后,先根据位置放样剪切碳纤维布。 ②剪切时沿碳纤维布轴向裁剪,并卷好。 4.10粘贴碳纤维布①将裁剪成料的碳纤维布粘贴在面胶上,并应拉紧、压实、赶平,不能留有气泡和皱褶,边放布边用专用辊筒沿碳纤维布方向压布辊实、来回滚压,挤出气泡使树脂充分漫渍碳纤维布,直到面胶浸透布并渗到布外层为止,等待固化。 ②施工过程中必须使得每束纤维布不打折,均处于拉紧状态。 每层粘贴质量自检合格后,方可再贴下一层碳纤维布,同时重复以上步骤。 ③粘贴完后,再在表面用毛辊筒涂刷一层碳纤维粘结剂,自然固化。 最后检查粘贴是否密实。 4.11表面处理确保粘贴密实后,在外表层均匀洒上一层细砂,以利今后粉刷。 如无粉刷则此工序可省略。www.baywatch.cn2023-05-1121碳纤维布加固桥梁正截面强度的计算文章编号:1003-4700401-0043-04碳纤维布加固桥梁正截面强度的计算刘小燕欧阳剑王良波长沙理工大学桥梁与结构工程学院湖南长沙410076摘要:针对碳纤维加固桥梁时的受力机理和破坏形式推导出了采用碳纤维加固设计的计算公式和应满足的条件并应用于某大桥的加固设计计算大桥经过加固后维持了正常的通车和承载力。 所建立的碳纤维加固设计计算公式可供同类加固设计参考使用。 关键词:碳纤维布;桥梁加固;计算方法中图分类号:TU311.4文献标识码:ACalculationofNormalCrossSectionStrengthofaBridgeStrengthen...。 碳纤维布加固桥梁正截面强度的计算 内容提示:文章编号:1003-4722(2004)01-0043-04碳纤维布加固桥梁正截面强度的计算刘小燕,欧阳剑,王良波(长沙理工大学桥梁与结构工程学院,湖南长沙410076)摘要:针对碳纤维加固桥梁时的受力机理和破坏形式,推导出了采用碳纤维加固设计的计算公式和应满足的条件,并应用于某大桥的加固设计计算,大桥经过加固后维持了正常的通车和承载力。道客巴巴2010-10-1922六种最常用的建筑碳纤维结构加固方法六种最常用的建筑碳纤维结构加固方法 为什么需要建筑碳纤维结构加固?那是因为它满足不了自身所应达到的功能要求。 结构构件如梁、板、柱、墙的强度主要由其截面的抗弯能力来体现,所以以满足静力强度要求的结构加固首先想到的就是维持或提高原构件的抗弯能力。 因此,就有了如下几种结构加固方法。 1.加大截面加固法——这是结构加固最基本的方法,也是理论应用到实践的最直观的方法。 采用加大截面加固法能直观、有效的增加截面的惯性矩,从而降低截面最外缘的应力,使截面材料能够承受该应力,达到加固的目的。 本方法理论完备、技术成熟、工艺简单、易于掌握,为许多加固工程师所推崇。 2.外包型钢加固法——采用外包型钢,少许增大了构件截面,对结构截面抗弯刚度E1的提高有所帮助,但真正的效能是型钢增大了截面外缘承受应力的能力。 对于长柱,该方法尤为有效。 3.粘贴钢板加固法——粘贴钢板也是少许增大了构件截面,对结构截面抗弯刚度E1的提高有所帮助,但主要效能还是增强了构件截面外缘承受应力的能力。 对于承受正负弯矩的梁构件,本方法尤为有效,常为加固工程师首选。 4.锚钉粘贴钢板加固法——为使粘贴钢板的效能得到更好的发挥,目前粘贴钢板加固法有了改进型,即锚钉粘贴钢板加固法。 该方法是在钢板与混凝土之间增加了异形锚钉,异形锚钉使钢板与混凝土结合更加紧密,同时使钢板受到拉力。 加固完毕后,钢板的弹性收缩使混凝土受到预压应力,这样使构件外缘的应力承受能力相比外包型钢法、粘贴钢板法有更大提高。 该方法已成为加固工程师们乐意采用的方法。 5.粘贴碳纤维复合材料加固法——按照抗弯设计状态设计建造的构件,其截面所能承受额弯矩,实际体现在构件截面外缘的拉应力数值上。 为增强构件截面外缘承受应力的能力,用纤维材料替代钢板实施粘贴,可达到钢板的同等效果,所以当前采用纤维复合材料加固技术正在蓬勃发展,大有取代粘钢补强加固之势。 纤维复合材料还具有其他更多优点,所以本方法也是大多数加固工程师愿意采用的方法。 6.预应力加固法——同样针对增强构架截面外缘承受应力的能力问题,采用体外预应力使构件截面产生预压应力,有比粘钢粘纤维材料更直接、有效的优势。 加固工程师们很乐意在结构上使用本方法。百度经验2017-07-3023碳纤维复合材料加固混凝土受弯构件的正截面计算方法碳纤维复合材料加固混凝土受弯构件的正截面计算方法.docx 广东建材2009研究与探讨碳纤维复合材料加固混凝土式中考虑了原构件因初始受荷影响,造成碳纤维复合材料应变滞后,提出二次受力影响系数。 根据构件受力后碳纤维强度实际贡献情况,提出碳纤维预成型板或碳纤维织物的强度利用系数。 这两个系数即真实反应了加固构件受力工作情况,又简化了计算方法。 关键词:碳纤维;加固;混凝土受弯构件;正截面;计算方法前言近几年,碳纤维复合材料加固混凝土结构构件技术发展很快,作为一种新型、高效的建筑工程加固技术,在建筑工程上已被广泛应用。 笔者在大量试验和工程实践的基础上,并参考了国内外相关技术文献,研究总结出碳纤维复合材料加固混凝土受弯构件的计算方法。 本文就混凝土受弯构件的正截面计算方法进行阐述,供有γ—二次受力影响系数的计算混凝土受弯构件最大变形按钢筋应变0.01控制,同时考虑结构构件原有荷载对钢筋初始变形的影响,则计算公式中引进二次影响系数so0.01基本假定试验表明,混凝土受弯构件正截面采用碳纤维复合材料粘贴方法进行受弯加固时,截面应变分布仍符合平so———初始弯矩作用下受拉钢筋的拉应变。 根据钢筋混凝土基本理论可知:截面假定。 现行国家规范规定,纵向受拉钢筋的极限拉应变取值为0.01,即结构构件最大变形按钢筋极限应0.01控制。 由于碳纤维复合材料式外粘贴与构件表面与构件共同协调工作的材料,所以碳纤维复合材料的允许应变不应大于0.01。 因此,采用碳纤维复合材料对混凝土受弯构件进行加固时,应符合现行国家规范对混0.65f凝土受弯构件正截面计算的基本假定。 根据研究结构,尚应按下列假定进行计算:碳纤维复合材料仅承受拉应力。 承载能力极限状态前,不出现碳纤维复合材料与混凝土之间的粘结剥离破坏。 碳纤维复合材料的应力应变关系为直线式,其拉应力取值等于弹性模量与拉应变的乘积。 碳纤维复合材料允许拉应变不大于0.01。 考虑受弯构件二次受力影响。 ———纵向受拉不均匀系数;当0.2cu=0.0033hocf]=[εs]=0.01钢筋允许极限拉应变、混凝土极限压应变平截面假定矩形截面受弯构件正截面受弯承载力计算研究与探讨广东建材20093.2φ—二次受力影响系数的计算根据平截面假定,碳纤维预成型板或碳纤维织物的抗拉强度设计值给定后,只有当cf0.2时,可以认为碳纤维预成型板或碳纤维织物的抗拉强度达到了设计值。 也就是说当cf0.2时,碳纤维预成型板或碳纤维织物的设计强度未能充分利用,这主要是由于受到混凝土受弯构件正截面受压区高度的限定,使受拉钢筋的拉Mfcbx(ho-)fcfAcfa应变未达到0.01所致。 在多数情况下,加固构件仅部分利用了碳纤维预成型或碳纤维预成型板或碳纤维织物的抗拉强度设计值,这符合工程实际情况。 所以,公式中混凝土受压区高度按下列公式计算:采用强度利用系数进行修正。 fcbx=fyAs-f10)混凝土受压区高度符合下列条件:x0.8ξ11)x=2a′M—弯矩设计值;fc———混凝土轴心抗压强度设0.33(1-2.5ξcf1.25ξcf形截面的腹板宽度;a—受拉区纵向普通钢筋合力点至受拉区边缘的距离;a′———受压区纵向普通钢筋合力点至受压区边缘整理后:γ的距离;fcf——碳纤维预成型板或碳纤维织物的抗拉强度设计值;x———混凝土受压区高度;h——截面高度。 b——相对界限受压区高度。 计算公式(9)中(γ)的意义,可以认为构件加固后碳纤维预成型板或碳纤维织物的抗拉强度设计值的利用率,只有当时,碳纤维才能充分发挥其设计强度,但工程实际因为构件中的钢筋极限变形0.01限定和钢筋初始应变客观存在,因此理论上一般不可能做到。 对于翼缘分位于受压区的形截面受弯构件,受拉边混凝土粘贴碳纤维复合材料进行加固时,其正截面受弯承载力下列公式计算:件,加固时除按上述原则计算外,尚应按现行规范广东建材2009研究与探讨基于新时期城市规划对城市建设的调控作用分析与具体措施探讨要:本文结合笔者多年城市规划设计与管理实践,从城市规划的角度深入浅出剖析城市规划对城市建设的调控作用以及城市建设与城市规划之间相互作用和影响;并以此为基础,站在发展的角度分别从工业化、信息化、全球化以及生态规划等各方面对城镇一体化规划与建设进行了思考与探讨,提出了自己的看法和主张。 关键词:城市规划;调控作用;生态规划;协调发展引言现代化城市规划与城市建设好比城市前进的一对车轮,二者之间互相影响互相制约;良好的城市规划会促进城市建设的规范和发展,快速发展的经济和城市建设在一定程度上让城市规划更加完善与超前。 对一个发展中的城市而言,城市规划与城市建设任何一方滞后都会给一座城市的发展带来难以挽回的损失。豆丁建筑2016-01-2524碳纤维加固施工方案标签:碳纤维加固设计是施工的根本保证 概要:在对房屋进行加固时,需要对比各种可行性达标的加固措施,分析哪一种加固防范适合使用碳纤维加固方法在各种常用的加固技术中脱颖而出,碳纤维技术的优势是多样化的,用这种方法加强和修复房屋也可以具有高质量和理想的施工效果。 加固施工开展前,我们不能轻视一项工作,那就是碳纤维加固设计。 加固方案设计是否合理,不仅影响局部工程,还影响整个加固工程。 为了保质保量地完成工程加固方案设计,应高度重视加固设计方案。 概要:随着房屋使用时间的增长,就会容易出现一些问题,由于房屋表现出的病害问题不一样,所以适合去使用房屋的加固工艺也是有着不同要求的。 精准对症施工,才能优胜处理好房屋棘手病害,在房屋加固时,能否用对施工技术也是至关重要的,下面加固之家就给大家介绍一下在加固领域中常用的新型施工技术碳纤维加固,在加固施工之前要先制定出可行的碳纤维加固方案,现场作业时参照完善方案去作业处理,也能高度保障完工质量达到客户的认可和要求。 查看详情工程加固方案及施工要点介绍 概要:在建筑加固工程中,可以采用的方法有很多,而且适用性也很强。 无论是什么加固工程,都是需要制定好加固方案的,这样会更加有利于后面的加固施工。 在加固施工的时候,有很多要点是需要注意的,这些施工要点对于加固效果起着重要作用。 下面加固之家就为大家介绍一下工程加固方案及施工要点。 混凝土结构工程加固施工及方案的优选 关键词: 客服将在24小时之内与您联系!。www.jiaguhome.com2024-10-2125板面碳纤维加固下面加固之家就给大家介绍一下楼板负筋下沉出现裂缝怎么加固补救 概要:粘钢与碳纤维加固共性论是承担负弯矩的板面钢板还是碳布,都会因墙体阻挡,无法贯通,此时可采用螺杆及短角钢穿墙拉结锚固传递拉力。 采用这两种方法需注意板的负弯矩区开洞时应在板的上部与下部以双面加固的形式加固,同时要保证端部的锚固措施。 概要:楼板裂缝加固:在楼板工程施工过程中,由于施工人员操作不当,导致楼板负钢筋被踩踏,因而使楼板负钢筋保护层过厚,减少板截面有效高度,致使板面负钢筋的承载力达不到设计要求,从而导致楼板产生裂缝,板面被破坏。 概要:机房是电子信息设备运行的场所,这些设备往往体积大、重量高,所以机房要有较高的承重能力,满足设备的承重要求,并具有一定抗震性。 但现在很多建筑并非为机房所建,其承重达不到机房要求,此时,便要对机房所在建筑进行承重加固,在加固前,要按照现行国家标准《建筑抗震鉴定标准》GB50023进行鉴定,再由专业公司进行加固处理。 概要:经常有业主对于自家进行装修改造等,因此可能涉及到现浇楼板开洞施工。 不管是墙体开洞还是楼板开洞,都需要专业的人员来评估才能进行,因为这涉及到房屋整体结构的安全问题,加固之家认为如果要在现浇楼板开洞的话,就需要通过粘贴碳纤维布/板、粘钢加固等方法进行加固处理,才能继续开洞。 总而言之,现浇楼板开洞,不能随意任性去施工。 查看详情如何应用碳纤维布加固混凝土结构的技术! 概要:在建筑加固工程中碳纤维的作用可以说是非常大的,相信所有加固公司在建筑施工过程中都会使用到碳纤维布或者碳纤维板进行建筑构件的加固处理特别是混凝土结构加固技术。 那么对于碳纤维的应用大家知道多少呢关于碳纤维有哪些比较好的特点大家知道有哪些呢加固之家认为目前碳纤维布加固混凝土结构技术不仅运用到建筑加固工程,还用到桥梁和工民建工程中。 下面就跟大家探讨关于如何应用碳纤维布加固混凝土结构的技术! 楼板加固,该用的加固材料必须是碳纤维布 客服将在24小时之内与您联系!。www.jiaguhome.com2024-10-1526碳纤维加固混凝土柱设计计算方法探讨碳纤维加固混凝土柱设计计算方法探讨 第21卷2期第2004年6月 31中国电子工程设计院北京100840) 变同时达到最大值,体现了FRP这种线弹性材料约束混 身的变形能力。 FRP修复加固混凝土结构技术的出现使得这一方法变得简单易行。 FRP布包裹的钢筋混凝土柱,混凝土受到了外包纤维的有效约束,极大改善了混凝土的变保护层的混凝土不剥落,有效防止了粘结破坏的发生。 形能力;同时外包纤维限制了裂缝的发展,在纤维拉断前为了进行FRP约束混凝土构件的力学性能和承载力。 共同点也存在着不同点。FRP约束柱与钢板和箍筋约束柱类似,都是通过有效限制混凝土的横向变形,使混凝土。 处于三向受压状态,提高混凝土抗压强度及极限压应变,似的,都是被动约束,但后期提供的约束力的大小是不同的,当钢板、箍筋达到屈服强度后,约束力是恒定的。 而。 至纤维拉断,混凝土破坏。 当轴向应力超出原混凝土抗压强度后,应力2应变关系呈线性增长,混凝土的应力和应凝土不同于钢约束的特点。百度文库2010-08-1727碳纤维加固计算过程- jz.docin.com豆丁建筑碳纤维加固计算过程 本文档由 022741分享于2015-03-23 08:57 碳纤维加固计算过程 文档格式: .pdf 文档大小: 58.7K 文档页数: 3页 顶 /踩数: 0/ 0 收藏人数: 0 评论次数: 0 文档分类: 幼儿/小学教育-- 教育管理 添加到豆单 下载文档 收藏 打印 转格式 转本文档转其他文档 10.0豆元 会员低至1折下载 分享: 加入我的组合 加入我的组合 加入我的组合 君,已阅读到文档的结尾了呢~~ 分享到 更多相关精品文档 扫扫二维码,随身浏览文档 手机或平板扫扫即可继续访问 推荐豆丁书房APP扫扫更高清 将文档分享至: 分享完整地址 文档地址: 复制 粘贴到BBS或博客 flash地址: 复制 支持嵌入FLA豆丁建筑2015-03-2328碳纤维加固的特点和原理 - 工程事故分析碳纤维加固包括碳纤维布加固和碳纤维板加固两种。 碳纤维材料用于混凝土结构加固修补的研究始于80年代美、日等发达国家。 我国的这项技术起步很晚,但随着我国经济建设和交通事业的飞速发展,现有建筑中有相当一部分由于当时设计荷载标准低造成历史遗留问题,一些建筑由于使用功能的改变,难以满足当前规范使用的需求,亟需进行维修、加固。 目前常用的加固方法有很多,如:加大截面法、外包钢加固法、粘钢加固法、碳纤维加固法等。 碳纤维加固修补结构技术是继加大混凝土截面、粘钢之后的又一种新型的结构加固技术。 碳纤维加固的特点 碳纤维与传统的加大混凝土截面或粘钢混凝土补强相比,具有节省空间,施工简便,不需要现场固定设施,施工质量易保证,基本不增加结构尺寸及自重,耐腐蚀、耐久性能好等特点。 另外,采用该工法,可大大提高建筑物的使用寿命,降低加固成本。 因此,碳素纤维作为划时代的补强材料,而备受青睐和关注。 1、抗拉强度高,是同等截面钢材的7-10倍。 2、重量轻,密度只有普通钢材的1/4。 3、耐久性好,可阻抗化学腐蚀和恶劣环境、气候变化的破坏。 4、施工方便快捷、省力节时、施工质量易于保证。 5、适用范围广,混凝土构件、钢结构、木结构均可进行加固。 可大幅度提高构件的承载能力、抗震性能和耐久性能。 碳纤维加固工艺原理 将抗拉强度极高的碳纤维用环氧树脂预浸成为复合增强材料(单向连续纤维);用环氧树脂粘结剂沿受拉方向或垂直于裂缝方向粘贴在要补强的结构上,形成一个新的复合体,使增强粘贴材料与原有钢筋混凝土共同受力增大结构的抗裂或抗剪能力,提高结构的强度、刚度、抗裂性和延伸性。土木工程网2014-04-22
