本摘要旨在介绍钢结构厂房设计图纸及其施工流程。钢结构厂房因其高效、耐用和可扩展性而广泛应用于工业和商业建筑中。设计图纸是确保结构安全、功能和美观的关键文档，它详细描述了建筑物的几何形状、材料选择、支撑系统以及必要的细节和注释。，，钢结构厂房的设计流程通常包括初步设计阶段，确定建筑规模、使用需求和预算。随后进入详细设计阶段，这一阶段涉及绘制详细的施工图，包括平面图、立面图、剖面图和节点详图等，以指导实际施工。，，施工流程则从基础工程开始，包括地基处理、打桩和浇筑混凝土基础。接下来是钢结构的制作和安装，这包括焊接、组装和校正工作。在完成所有钢结构后，将进行屋面、墙体和内部结构的搭建。最后是电气和管道系统的安装，以及最终的装饰和细节完善。

钢结构厂房设计图纸及其简介

钢结构厂房设计图纸是钢结构建筑设计的重要组成部分，它直接影响着厂房的稳定性、安全性和施工质量。以下是关于钢结构厂房设计图纸的一些基本信息及其简介。

钢结构厂房设计图纸的基本要素

钢结构厂房设计图纸通常包括以下几个方面的内容：

1. 平面图：平面图是最基础也是最重要的部分，通过标注建筑物的尺寸、布置、结构等信息，直观地展示了厂房的整体布局和结构形式。
2. 立面图：立面图展示了建筑物的立面，有助于工程师和施工人员理解和实施设计意图。
3. 剖面图：剖面图进一步展示了建筑物的内部结构，提供了更深层次的结构细节。

钢结构厂房设计图纸的设计原则

在设计钢结构厂房时，需要遵循以下原则：

1. 结构合理性：设计图纸应符合力学原理，保证结构的稳定性和安全性。在设计过程中，需要考虑到荷载、风荷载、地震荷载等因素，并合理选取材料和构件，确保结构的承载能力和抗震性能。
2. 施工可行性：设计图纸应考虑到施工的可行性和效率。设计师需要充分了解施工工艺和现场条件，合理安排构件的制作和安装顺序，避免施工过程中的困难和风险。
3. 经济性：设计图纸应追求经济性，在满足结构要求的前提下，尽量减少材料的使用量和工程的成本。设计师需要综合考虑材料价格、施工工艺和维护成本等因素，做出合理的设计选择。

钢结构厂房设计图纸的示例

以下是一些钢结构厂房设计图纸的示例：

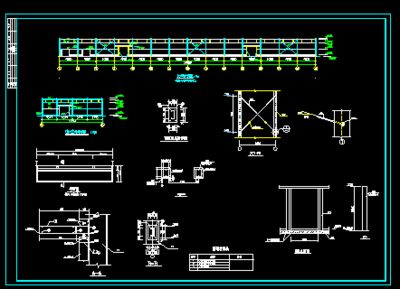

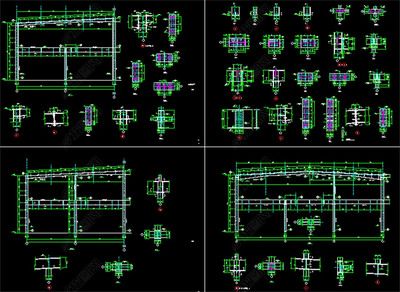

1. 某4连跨钢结构厂房设计图：这套设计图包括了钢结构部分设计总说明、电焊标准节点、柱脚锚栓布置图、柱脚锚栓大样图、钢柱和柱间支撑平面布置图等。

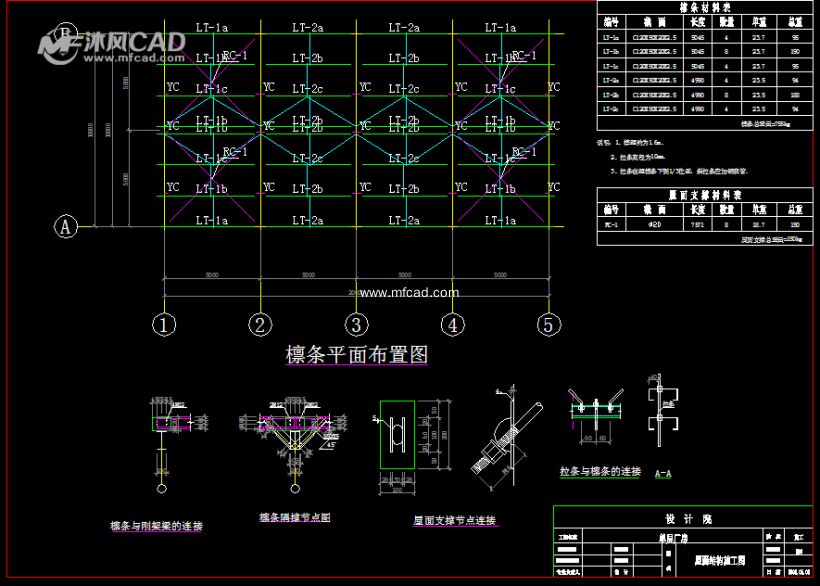

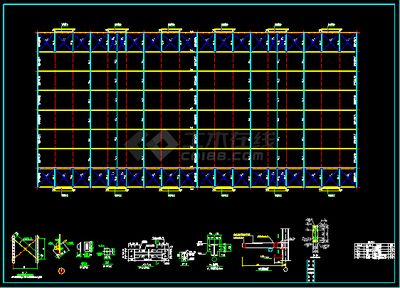

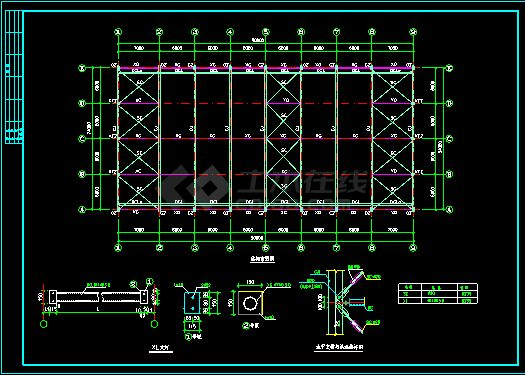

2. 某钢结构厂房设计cad图纸：这是一套详细的CAD图纸，包含了钢柱平面布置图、屋面结构布置图、屋面檩条布置图等。
3. 单层厂房钢结构计算书(附全套CAD图纸+计算书+报价)：这是一套单层厂房的钢结构设计图纸，包括了地脚锚栓平面布置图、屋面檩条布置图、中间吊车梁、轴墙梁布置图等。

以上就是钢结构厂房设计图纸及其简介的相关信息。这些图纸和设计原则对于确保钢结构厂房的安全、稳定和经济性至关重要。
