钢结构防火涂料施工规范是确保建筑安全的重要环节，涉及到防火性能、施工质量以及工人安全。以下是施工过程中必须遵循的安全措施：，，1. 施工准备：施工前需对施工人员进行专业培训，确保他们了解防火涂料的特性和施工要求。应检查施工现场的通风、照明等环境条件是否符合施工标准。，，2. 施工材料：所有使用的防火涂料必须是合格产品，且符合国家或行业的相关标准。施工时，应按照产品说明书的要求进行操作，避免混合不同类型或品牌的防火涂料。，，3. 施工过程：在施工过程中，要采取必要的防护措施，如佩戴个人防护装备（如手套、口罩、护目镜等）。使用的工具和设备应保持清洁，避免因工具损坏造成人身伤害。，，4. 安全防护：施工现场应设置警示标志，提醒周围人员注意安全。施工区域应设立隔离带，防止无关人员进入危险区域。，，5. 成品保护：施工完成后，应及时清理现场，确保施工区域整洁。对于已涂装的钢结构表面，应采取措施防止污染和损伤。，，6. 环境保护：施工过程中产生的废弃物应按照环保要求进行处理，避免对环境造成污染。，，通过严格遵守上述施工规范和安全措施，可以有效保障钢结构防火涂料的施工质量和工人的安全。

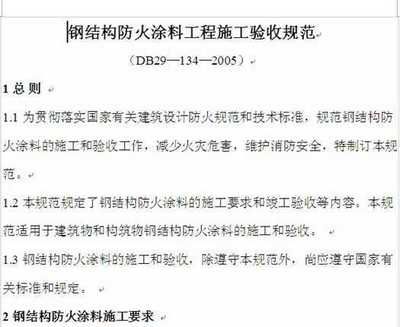

钢结构防火涂料施工规范

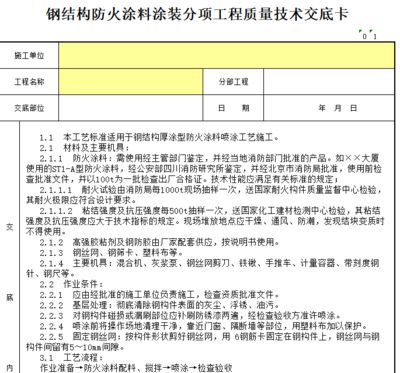

一、施工前准备规范

• 钢结构表面处理
  • 钢结构涂刷防火涂料前，应对钢架表面除锈做防腐处理，建议使用环氧富锌防腐底漆或环氧防腐底漆，且防腐底漆必须实干后，才能进行防火涂料的施工。除锈和防锈处理应符合现行《钢结构工程施工与验收规范》中有关规定。同时，钢结构表面的杂物应清除干净，其连接处的缝隙应用防火涂料或其他防火材料填补堵平后方可施工。
• 防火涂料准备
  • 施工前应充分搅拌防火涂料（如WGNCB - 02防火涂料），待均匀后方可施工使用。要求按施工能力确定配制涂料量，可随用随配。配制好的涂料应在120分钟内用完，凝固后不能再用。并且，防火涂料中的底层和面层涂料应相互配套，底层涂料不得锈蚀钢材。

二、施工过程规范

（一）施工环境要求

• 施工时，环境温度宜保持在5 - 38℃（部分要求为5 - 45℃），相对湿度不宜大于85%（部分要求不大于90%），空气应流通，风速不大于5m/s。室外作业或施工构件表面结露时不宜施工。理化性能检验养护期28天，耐火性能检验养护期40天。

（二）施工工艺及厚度控制

• 刷涂法
  • 刷涂法适用于涂刷任何形状的物件，绝大多数防火涂料可以用此种方法施工。它很容易渗透到金属表面的细孔中，可加强对金属表面的附着力，但生产效率低、劳动强度大，有时涂层表面留有刷痕，影响涂层的装饰性。施工时，第一遍厚度为0.10 - 0.15mm为宜，表干后进行第二次施工，涂层厚度以0.15 - 0.20mm为宜，以后各遍施工，涂层厚度应控制在0.20mm左右，不超过0.30mm，直至达到规定厚度，每次施工时间间隔以涂层不沾手为准（一般在18 - 24小时左右）。
• 喷涂法
  • 使用压缩空气及喷枪使涂料雾化的施工方法，喷涂后的涂层质量均匀，生产效率高，但有一部分涂料被损耗，同时由于溶剂的大量蒸发，影响操作者的身体健康。空气喷涂的关键设备是喷枪，涂料黏度高，需要空气压力大，喷嘴应选大口径的；涂料黏度低，需要压力小，喷嘴可以选小口径的，空气喷涂的空气压力一般为0.3 - 0.6MPa。建议第一遍施工采用喷涂施工方法，涂层厚度不大于5毫米，第二遍开始可喷涂或抹涂，涂层厚度每遍以不超过10毫米为宜，每遍间隔时间为24小时，直至达到设计厚度不低于13.3毫米。
• 刮涂法
  • 使用金属或非金属刮刀（如硬胶皮片、玻璃钢刮刀、牛角刮刀等）用手工涂刮，用于涂刮各种厚浆型防火涂料和腻子。
• 辊涂法
  • 辊子是一个直径不大的空心圆柱，表面粘有用合成纤维制成的长绒毛，圆柱两端装有2个垫圈，中心带孔，弯曲的手柄即由这个孔中通过。使用时先将辊子浸入涂料中浸润，然后用力辊涂到所需的表面上。现在发展有用空压机输送涂料的辊涂装置。

三、施工安全与环保规范

• 要求混配好的浆液熟化15 - 25分钟后再施工，以保证浆料达到最佳施工粘度。未干燥的涂层不得碰撞、水冲和雨淋。施工过程中和涂层干燥固化前，应保持施工现场空气流通，同时，施工现场应按照国家现行有关规定执行安全技术和劳动保护要求。

四、施工质量检测规范

• 在施工现场可以对钢结构防火涂料进行的检验项目包括：在容器中的状态、外观与颜色、初期干燥抗裂性、涂层厚度。涂层厚度是在施工现场快速检测钢结构防火涂料施工质量的关键性能指标。施工时钢结构防火涂料的实际喷涂厚度不能进行换算，必须根据耐火极限的检测数据确定。在施工现场进行质量检测时，涂层厚度是否满足设计要求应以该批次钢结构防火涂料耐火极限的检测数据为依据。在施工现场进行涂层厚度检测时，应以单个构件所有测点的平均值作为该构件的涂层厚度。涂层厚度是否符合设计要求的判定依据是：涂层厚度应满足涂料检验报告的厚度要求，且该检验报告的耐火极限应不低于被涂构件的设计耐火极限。厚型和薄型钢结构防火涂料可以考虑试验室技术条件与施工现场的差异，并取85%的保证率进行涂层厚度计算。

钢结构防火涂料施工环境要求防火涂料施工厚度控制技巧钢结构防火涂料施工安全措施防火涂料施工质量检测方法钢结构防火涂料施工规范
