房屋钢筋结构设计图是建筑施工中的重要文档，它详细描述了建筑物的钢筋布局和连接方式。以下是如何识读房屋钢筋结构设计图的步骤：，，1. **阅读图纸**：仔细阅读设计图，了解其内容和用途。设计图通常会包含标题栏、图例、比例尺、尺寸标注等信息。，，2. **理解图例**：熟悉设计图中的图例，了解各种符号和线条所代表的含义。粗线通常代表主筋，细线代表分布筋等。，，3. **识别钢筋类型**：根据设计图，识别不同类型的钢筋（如HRB400、HRB500等），以及它们的直径和间距。，，4. **理解钢筋布置**：观察钢筋在建筑中的布置位置，包括楼层高度、梁柱节点、板厚等关键部位。，，5. **计算钢筋用量**：根据设计图上的尺寸和钢筋类型，使用相关公式计算所需钢筋的数量和直径。，，6. **检查图纸细节**：注意设计图中的细节，如交叉点的处理、锚固长度等，这些细节对确保结构安全至关重要。，，7. **参考规范**：查阅相关的建筑规范和标准，确保设计的合理性和安全性。，，通过以上步骤，你可以有效地识读房屋钢筋结构设计图，为施工和后续维护提供准确的指导。

房屋钢筋结构设计图的识读方法

房屋钢筋结构设计图是建筑施工的重要依据，正确理解和识读这些图纸对于确保施工质量和安全至关重要。以下是识读房屋钢筋结构设计图的一些基本步骤和要点：

1. 了解图纸的基本内容

结构设计总说明：通常包括抗震设计与防火要求、地基与基础、地下室、钢筋混凝土各种构件、砖砌体、后浇带与施工缝等部分选用的材料类型、规格、强度等级，以及施工注意事项等.
基础平面图及基础详图：显示基础的平面布局和详细构造，包括基础的尺寸、标高、材料等信息.
楼层结构平面图：展示各楼层的结构布置，包括梁、板、柱的位置和尺寸.
屋面结构平面图：显示屋面结构的布置，包括屋面板、天沟板、屋架、天窗架及支撑布置等.
构件详图：包括梁、板、柱及基础结构详图、楼梯结构详图、屋架结构详图等.

2. 识别主要构件及其符号

钢筋的分类与作用：

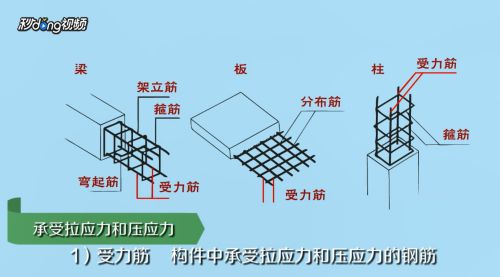

- 受力筋：主要承担结构的荷载，如梁的底部钢筋.

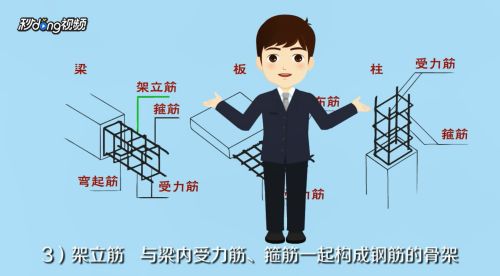

- 架立筋：用于固定受力筋的位置，不受力，如梁上部的架立筋.
- 构造筋：因构件在构造上的要求或施工安装需要而配置的钢筋，如板的顶部构造筋.

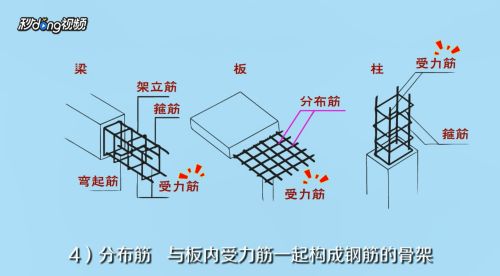

- 分布筋：用于板内，与受力筋垂直，固定受力筋的位置，抵抗温度变形.

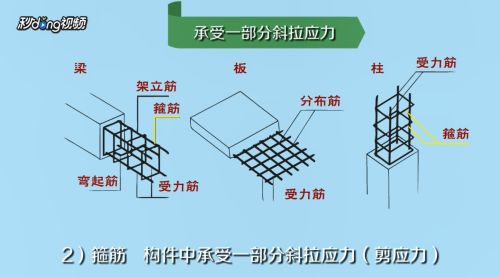

箍筋表示方法：如φ10@100/200(2)表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍.

3. 理解钢筋的布置和标注

梁上主筋和梁下主筋的表示方法：
- 3Φ22，3Φ20 表示上部钢筋为3Φ22，下部钢筋为3Φ20.
- 4Φ25，4Φ25 表示上部钢筋为4Φ25，下部钢筋为4Φ25.
梁上部钢筋表示方法：
- 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍.
- 6Φ254/2 表示上部钢筋上排为4Φ25，下排为2Φ25.
梁腰中钢筋表示方法：
- G2φ12 表示梁两侧的构造钢筋，每侧一根φ12.
- N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22.
梁下部钢筋表示方法：
- 4Φ25 表示只有一排主筋，4Φ25全部伸入支座内.
- 6Φ25(-2)/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座.
