桁架结构是一种常见的建筑设计元素，它由一系列垂直的梁和水平支撑组成，以提供结构的强度和稳定性。这种结构形式在建筑中被广泛应用，特别是在需要承受较大荷载或跨度的结构中。桁架结构的主要特点包括其高度灵活性、可扩展性和易于安装的特点。，，桁架结构的构成通常包括两个主要部分：上弦和下弦。上弦是连接并固定在顶部的梁，而下弦则固定在底部的支撑结构上。这些梁通过焊接或螺栓连接在一起，形成一个整体。桁架结构的设计需要考虑其承载能力和稳定性要求，以确保结构的安全和可靠。，，桁架结构的优点在于其高度的灵活性和可扩展性。它可以适应不同的设计需求和荷载条件，并且可以根据需要进行扩展或收缩。这种结构形式的应用范围非常广泛，包括工业建筑、商业建筑、住宅建筑以及各种公共设施等。桁架结构的设计需要考虑其承载能力、稳定性和安全性等因素，以确保结构的安全和可靠。

桁架结构的形式

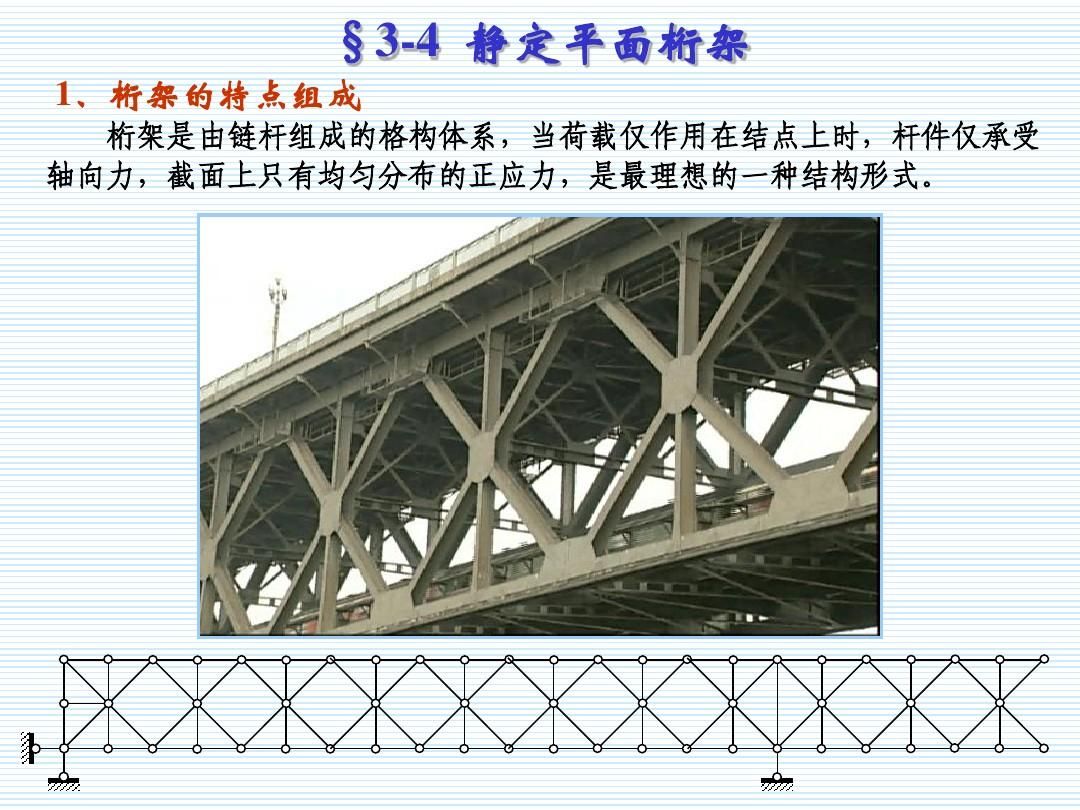

桁架结构是一种梁式结构，广泛应用于厂房、大型体育馆、桥梁等建筑中。它通过合理布置上下弦杆和腹杆，适应结构内部的弯矩和剪力分布，具有灵活的结构布置和广泛的应用范围。桁架结构的主要特点包括各杆件受力以单向拉、压为主，水平方向的拉、压内力实现了自身平衡，不对支座产生水平推力，材料强度能够得到充分发挥。

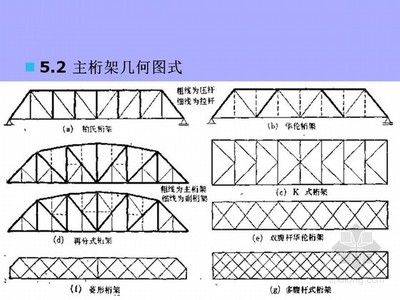

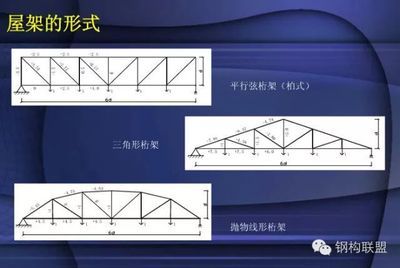

常见的桁架结构形式

三角形桁架

三角形桁架适用于跨度在18米以内（通常为12米）的建筑，坡度较大，适用于屋面材料为粘土瓦、水泥瓦及小青瓦等要求排水坡度较大的情况。三角形桁架的腹杆布置有芬克式、单斜式和人字式三种，其中芬克式腹杆受力合理，适用于跨度较小的情况；人字式腹杆节点最少，适用于高烈度地区的抗震设计。

梯形桁架

梯形桁架适用于屋面坡度较小的屋盖中，受力性能比三角形桁架优越，适用于较大跨度或荷载的工业厂房。梯形桁架按支座斜腹杆的布置角度分为上承式和下承式两种，通常情况下，与柱刚接的桁架宜用下承式，与柱铰接时上承式或下承式均可。梯形桁架的中部高度主要取决于经济要求，端部高度一般为(1/16~1/12)L，通常取2.0~2.5米。

折线形桁架

折线形桁架高度呈抛物线型，是最理想的桁架形式之一。上弦曲线做成圆形使屋架外形与抛物线弯矩图接近，为便于制作，常将桁架上弦各节点与弯矩图重合，而在各节点之间取直线，成为折线形桁架。这种形式的桁架上、下弦杆内各节间轴力基本相等，腹杆内力全部为零。

平行弦桁架

平行弦桁架的上下弦均水平，弦杆和腹杆等长，节点形式相同，非常有利于标准化的生产，有利于生产工期。与人字形、梯形桁架相比，平行弦桁架的形状和弯矩图偏差较大，造成杆件内力不均匀。

其他形式

除了上述形式，桁架结构还有矩形、拱形等其他形式，每种形式都有其特定的应用场景和优点。

总结

桁架结构因其独特的受力特性和材料利用率高而被广泛应用于各种建筑中。不同的桁架形式如三角形、梯形、折线形和平行弦形等，各有其适用的场合和优势，设计师会根据具体的需求和条件选择合适的桁架形式。
