桁架连接节点是桁架结构中的关键部分，负责传递和分散载荷。在设计桁架时，连接节点的选择对整体结构的性能至关重要。常见的连接方式包括焊接、螺栓连接、铆接等。每种连接方式都有其独特的优点和适用场景。焊接连接具有较好的承载能力和耐久性，适用于承受较大载荷的场合；而螺栓连接则具有安装方便、拆卸灵活的特点，适用于需要频繁更换或调整的场合。在选择连接节点时，需要考虑载荷的大小、方向以及工作条件等因素，以确保桁架结构的安全性和稳定性。

桁架连接节点

桁架连接节点的类型和作用

桁架连接节点是桁架结构中的重要组成部分，其主要功能是将各个杆件连接在一起，传递荷载并保持结构的整体稳定性。在设计和施工中，选择合适的连接节点对于确保结构的安全性和经济性至关重要。

铰接节点

• 定义和作用：铰接节点允许相邻构件之间相对转动，适用于承受节点荷载的情况。
• 常见形式：包括直接焊接、节点板焊接或螺栓连接、球形连接等。

刚接节点

• 定义和作用：刚接节点能够传递弯矩，适用于杆件节间内也承受荷载的情况。
• 适用场景：通常用于节点刚性较大，能够有效减少局部弯矩的情况。

桁架连接节点的设计和施工要点

在设计桁架连接节点时，需要考虑多个因素，包括节点的承载能力、刚度、施工难度以及成本等。以下是一些关键的设计和施工要点：

节点设计的考虑因素

• 内力计算：钢桁架的内力计算一般按铰接桁架进行，但在某些情况下，如节点荷载较大，可能需要考虑刚接。
• 局部弯矩的控制：布置节点时应尽量避免或减小局部弯矩，特别是对于杆件截面高度与长度比值较大的情况。

施工中的注意事项

• 焊接质量：焊接是节点连接的重要形式之一，但应注意焊接质量和焊缝的检测，确保连接的可靠性。
• 螺栓连接的优势：采用螺栓连接可以有效减小节点的大小，便于施工和维护。

不同类型的桁架连接节点实例

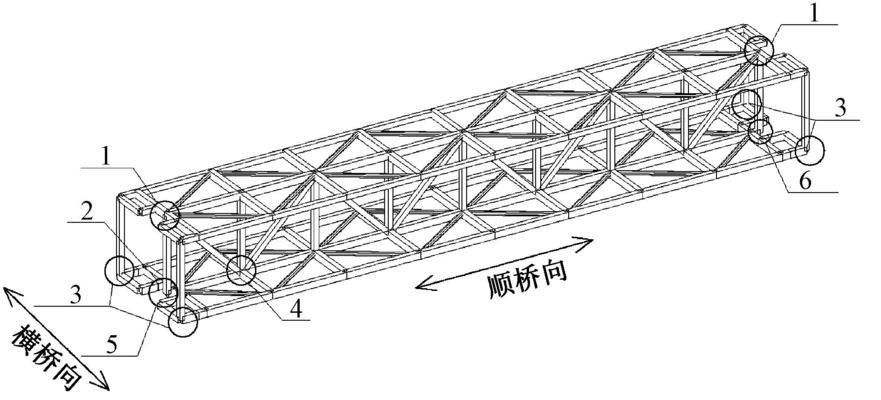

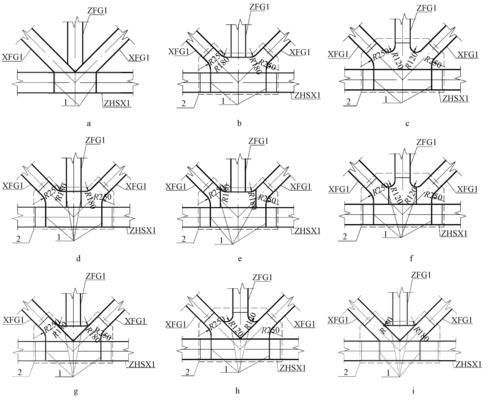

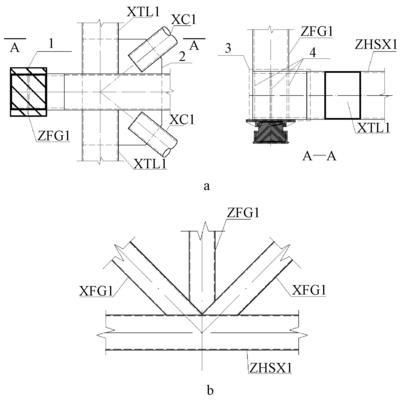

钢桁架连接节点

钢桁架连接节点包括多种不同的设计和施工方法，例如：

• 节点球与锥头的连接：通过螺栓孔和锥头实现连接，适用于大型桁架结构。

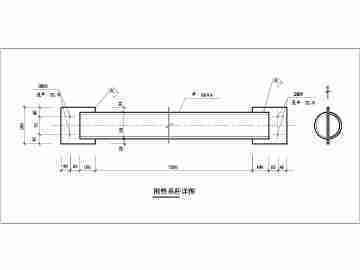

• 通用钢桁架结构连接节点：包括屋盖钢桁架结构、钢桁架节点等多种详图，适用于不同的建筑和应用场景。

钢木组合桁架连接节点

钢木组合桁架连接节点结合了钢材和木材的优点，具有较好的结构强度和施工便利性：

• 结构和施工特点：通过木质横梁、安装板和连接柱的组合，实现了高强度和易于施工的目标。

结论

桁架连接节点在桁架结构中起着至关重要的作用，其设计和施工质量直接影响整个结构的安全性和稳定性。在选择和设计桁架连接节点时，需要综合考虑多种因素，包括节点的承载能力、刚度、施工难度以及成本等。通过合理的选择和设计，可以有效提高桁架结构的性能和安全性。
