圆柱螺旋楼梯的做法（3dmax楼梯模型优化技巧cad螺旋楼梯施工要点）

摘要：本文介绍了如何通过3D Max软件优化圆柱螺旋楼梯模型，并提供了CAD螺旋楼梯施工的要点。文章阐述了圆柱螺旋楼梯的设计理念和制作流程，然后详细讲解了如何在3D Max中创建和调整楼梯模型。文章提出了一些优化技巧，如使用布尔运算来简化模型，以及利用材质和纹理来增强视觉效果。文章讨论了在CAD软件中创建螺旋楼梯的方法，包括设置楼梯参数、绘制楼梯轮廓和添加装饰元素等步骤。本文为设计者提供了一个全面的解决方案，帮助他们在设计和建造螺旋楼梯时达到更高的效率和质量。

一、3DMax中圆柱螺旋楼梯的做法

1. 创建基础模型
   • 在3DMax中，单击创建，选择几何体，对象切换为楼体，单击旋转楼梯在视图中拖拽进行创建。这是创建旋转楼梯的基础操作，可以快速得到一个基本的旋转楼梯模型框架。
   • 单击修改，勾选生成几何体下面的侧弦，这样会产生出相应的效果；接着勾选中柱，扶手选项中的内表面以及外表面，进一步完善楼梯的模型结构细节。
2. 解决无立体感问题（若存在）
   • 如果创建出来的螺旋楼梯没有立体效果，可以从模型构建和参数调整方面进行检查和修改。例如，查看各个部件的连接是否正确，是否有遗漏的修改器或者设置不正确的参数等。
3. 利用其他方式构建（一种替代方法）
   • 可以做一个U型的楼梯模型，这个模型中间有面链接，实际上是一个分段数较多的长凹槽。先添加弯曲修改器，将其弯曲成类似螺旋的样子后添加编辑多边形修改器。然后通过提取做踏步的线或面，挤出得到踏步，最后删除不要的线或面以及里面的“螺旋线”。

二、CAD中圆柱螺旋楼梯的做法

1. 基本平面绘制方法
   • 多段线绘制平面再拉伸法

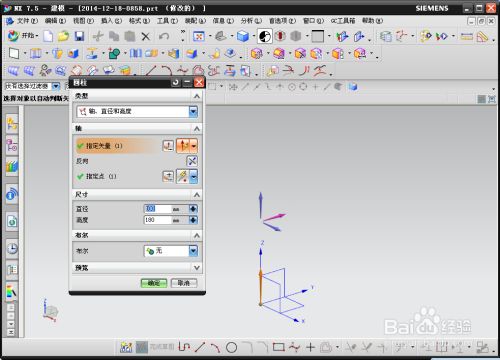

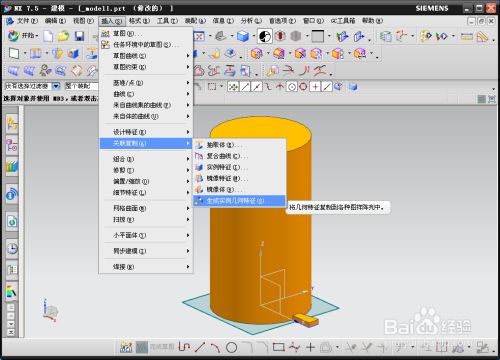

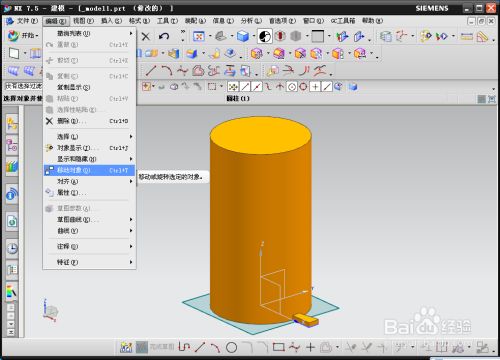

     • 先在平面图中利用多段线画出一个楼梯的平面。例如，如果360度中有10个台阶，那每个台阶就占用角度36度，按照这样的计算方式来确定多段线的形状和走向。然后拉伸厚度，再环形阵列。之后将视图改为东南等轴视，打开正交，点已经阵列的各个楼梯台阶，向Z轴方向分别移动不同的高度即可。最后中间画一个圆柱，两者合集就形成一个基本的螺旋楼梯。这种方法需要对CAD的多段线、拉伸、阵列等操作比较熟练，通过计算和操作的配合来构建螺旋楼梯模型。
   • 利用圆环和射线修剪绘制法
     • 首先画一个圆环，然后以圆心作两条射线，以这两条射线为修剪边，修剪出踏板的形状。接着以圆心再作一个圆，这个圆的半径为上面那个圆环的内圆半径，将其作为楼梯的支柱（投影）。之后使用region命令将踏板和圆变成面域，得到两个面域。对踏板面域进行环形阵列，然后逐个向上调节位置（增加Z值）以形成楼梯阶梯布局。最后拉伸圆面域形成支柱，运用并集命令，将所有踏板和支柱合成整体。这种方法通过圆环、射线、修剪、面域操作等构建螺旋楼梯，每个步骤都有特定的功能，逐步构建出完整的模型。
   • 画截面旋转复制粘贴法
     • 先画一个楼梯的截面，然后将其旋转一定角度，接着不停的将这个楼梯进行复制粘贴拼接起来就可以得到螺旋楼梯。这种方法相对比较简单直观，通过不断复制粘贴楼梯截面来构建螺旋楼梯的形状，但是需要注意旋转角度和拼接的准确性。
   • 弧线偏移连接法
     • 用弧线（或其他线条）偏移出楼梯宽度，再用直线连接，以此作为楼梯，然后用环形阵列就可以得到螺旋楼梯的平面。不过在操作过程中，楼梯宽度需要不断调整阵列属性才能做得比较精确。
2. 线段调整与完善
   • 选中任意一条线段，点击参数面板的attach将两条线塌陷在一起。切换到线段的点层级，框选衔接处的点，找到点层级参数面板中的融合按钮fuse，点击fuse后点击焊接weld按钮，将衔接的点融合焊接好。如果存在点不在同一水平线上的情况，为了方便调整，可以在点层级框选所有点将其转化为角点Corner，利用捕捉将需要在同一水平线上的点调节对齐。平分好线段后，退到样条线的父层级，给样条线挤出修改器extrude，将其挤出一定的宽度（一般楼梯宽度在100cm -...）。

三、实际建造中圆柱螺旋楼梯（钢结构）的做法

1. 中柱式螺旋梯做法
   • 适用范围与组成结构
     • 中柱式螺旋梯适用于层高宜在2.7 - 6m的建筑，由钢管立柱、预制扇形踏步板、钢平台板及栏杆等焊接组成。钢立柱连接长度依材料长度而定，但每梯段内不应超过一个接头。
   • 尺寸要求
     • 梯宽应不小于750mm，踏步宜按每周16级踏板布置。踏步高度对于室内梯不宜大于195mm，对于室外梯不宜大于220mm。
2. 板式螺旋梯做法
   • 适用范围与组成结构
     • 板式螺旋梯的层高一般为4 - 7m，由内、外焊接空腹环梁、底部封板、踏步板、加劲和栏杆组成。空腹环梁的钢板组装前应按螺旋梯的内、外半径冷弯或热弯成形，然后进行组装，组装合格后采用坡口焊接连接。底部封板需要拼接时采用对接焊接。
   • 尺寸要求
     • 梯宽一般取1000mm - 1500mm，其踏步分级及踏步角应按不同层高确定，踏步高度不宜大于150mm。
