钢结构基础放线测量施工方案是确保钢结构工程顺利进行的关键步骤。该方案包括了从准备工作到完成施工的详细指导，旨在通过精确测量保证结构的稳定性和安全性。，，施工前的准备阶段至关重要。这包括对施工现场进行彻底勘查，确认所有测量设备的准确性和可靠性，以及检查工作区域的地面条件是否适合施工。还需制定详细的施工计划，明确施工顺序、所需材料及人员配置。，，在放线测量过程中，采用高精度的测量工具和技术是确保准确性的关键。通常使用全站仪、水平仪等专业仪器进行测量，并结合现场实际情况调整测量参数。还应考虑天气因素对测量的影响，如风速、温度等，采取相应措施确保数据的准确性。，，施工完成后，还需要对完成的钢结构基础进行检查，确保其符合设计要求和施工标准。这一阶段可能涉及对焊缝质量、尺寸精度等的检验，以确保整个结构的稳固性和安全性。，，钢结构基础放线测量施工方案是一个系统的过程，需要综合考虑多个方面，确保每一步都精确无误，从而保证整个钢结构工程的成功实施。

以下是一个钢结构基础放线测量施工方案：

一、施工测量放线的总则

遵循规范原则
- 为保证钢结构工程轴线及钢架柱等平面位置的准确性，测量工作严格按《工程测量规范》GB50026 - 93的要求进行操作。遵循先整体，后局部，先控制、后细部的原则。这有助于从整体上把握工程的测量布局，确保各个局部测量的准确性是基于整体控制的基础之上的。引用自[1]。
测量工作的高效与高精度
- 采用合理的测量方法来提高测量精度和速度。例如，本工程平面控制采用矩形控制网，以控制建筑物的主轴线，作为基础及钢架柱放样的依据。细部放样采用计算与测量分开的方法，先计算各细部的放样数据，经复核无误后，进行现场测量放样工作，这样可以使单位测量工作时间缩小到最短，提高测量效率。引用自[1]。
高程控制网原则
- 高程控制网采用分级布网的原则，先高精度、后低精度。沉降观测水准基点联测采用国家二等闭合水准测量，闭合线路，作为沉降观测依据；沉降观测采用国家三等水准测量并附和水准线路。引用自[1]。

二、施工测量组织

人员安排
- 本工程的测量工作，将派经验丰富的专业测量技术人员负责该工程的施工测量工作。并成立测量小组，由土建工长任组长，测量员任副组长，组员为测量技术人员2人，测工2人。引用自[1]。
设备及软件配备
- 同时配备计算机和相应的软件来进行数据处理，以求高效、准确地进行测量工作，确保工程质量。测量设备包括全站仪（如GTS - 6022"，1台用于施工放样）、J2经纬仪（DJD2 - PG2"，2台用于施工放样、竖向测量）、水准仪（如SD3，3mm精度，4台用于抄平使用）、水准尺（4把用于标高测量）、50m钢卷尺（2把用于距离丈量）、水准仪S1（1mm精度，1台用于沉降观测），还有网平差易软件（用于平面、高程控制网平差和数据处理）、沉降分析软件（用于建筑物沉降回归分析，绘制等沉降量曲线，沉降曲线图，计算沉降速度和加速度）等。引用自[1]。

三、测量依据

主要依据《工程测量规范》GB50026 - 93以及工程施工图纸进行测量工作。引用自[1]。

四、场区平面控制网的测设

布设原则
- 整体考虑原则：平面控制按照整体考虑，遵循先整体，后局部，高精度控制低精度的原则。这可以确保整体布局的准确性，避免局部测量误差的积累。引用自[1]。
- 依据设计原则：根据设计总平面图及现场施工平面布置图布设平面控制网，使平面控制网与工程实际设计相匹配。引用自[1]。
布设方法
- 本工程首级平面控制采用国家二级闭合导线网，控制网覆盖整个场区，为便于施工导线点采用平一高点（平面坐标一高程）。
- 选点、埋石：根据现场踏勘情况，制定出合理方案，当与点联测时，应同时考虑联测方案。选点位置应构成良好图形，各点位要相互通视，受施工干扰少，不易破坏，同时有利于建筑物的放样。根据图上设计的点位位置，用全站仪进行初步测设，然后埋石。引用自[1]。

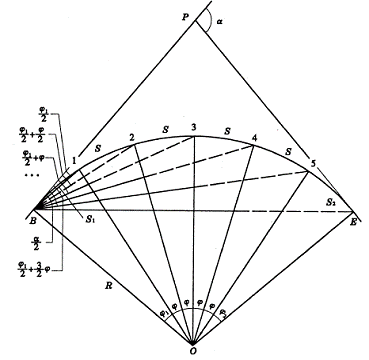

- 一级控制点设置：本工程采取从指定基点引进座标进行全过程控制的原则，在建筑物四个大角分设一级控制点。一级控制点用全站仪，采用导线极坐标法，相互连锁闭合，轴线误差≤±1.0mm。然后以控制点为基准用普通经纬仪定人、定位按气温调整尺度进行实际布线布点。控制网的精度等级根据《工程测量》要求，控制网的技术指标必须符合相关规定（如等级测角中误差、边长相对误差、主轴线交角误差等）。引用自[1]。

五、高程控制网的测设

布设原则
- 在整个场地内主体结构附近设8 - 10个高程点，构成高程闭合控制网。要求每个高程控制点之间能相互通视，以便进行校核。引用自[1]。
精度要求
- 闭合差±6mm/√N（N为测站数）。引用自[1]。
观测方法
- 依据水准基点及甲方要求的相对±0.000水平线，用复核法将高程引测至场内，联测主体高程控制点或±0.000水平线后，复核到另一指定的水准点，当精度合格后，按测站数正比例分配闭合差。引用自[1]。
±0.000水平线的测设方法
- 采用高差法：在BM1上立水准尺，使BM1的高程点与尺底部相平，在仪器水平视线上读取数据A；在水准尺上由A向下（上）量高差H = H0 - Hbmi，读取数B。在场内周围建筑物的墙角处立好水准尺，当B点与水平视线重合时，在水准尺底部画水平线即为±0.000；用同样的方法在BM2上立水准尺求测±0.000线，校合两次的测量误差。引用自[1]。

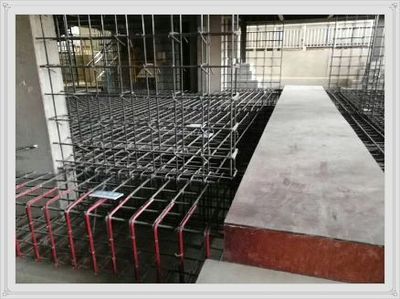

六、基础施工测量

±0.000以下的施工测量
- 在进场办理控制桩移交手续后，首先对场区内平面控制点进行校核，经校核无误后，依据施工图纸及控制点进行主要轴线的测设，并将控制主轴线向外偏移5000mm左右，在其延长线上适当位置设立主轴线的控制桩（轴线控制桩最好设在平面控制网上，控制桩不宜离建筑物太近，以防基坑位移造成控制桩位置偏差），作为基坑开挖施工阶段平面放线依据。引用自[1]。
±0.000以下结构施工中的轴线投测
- 轴线投测方法：±0.000以下的基础施工采用经纬仪方向线交会法来投测轴线，引测时直接将两台经纬仪分别架于基槽边的控制桩上，引测点误差不可超过3mm，轴线间误差不应超过2mm。引用自[1]。
- 基槽开挖线测放：根据场区平面轴线控制桩和基础开挖平面图测放出基槽开挖上口线及下口线，并用白灰撒出，指导开挖。引用自[1]。
