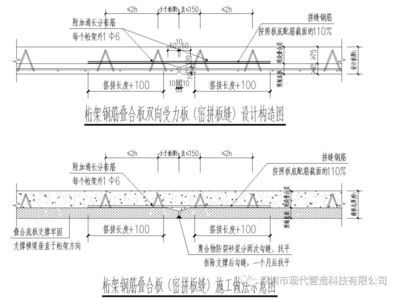

桁架板钢筋布置图片

黔南布依族苗族自治州加固设计公司8秒前1阅读0评论

桁架板钢筋布置是建筑施工中的一个重要环节，其目的是确保结构的稳定性和承载力。在制作或安装桁架板时，需要将钢筋按照设计图纸精确地布置在混凝土中，以保证整个结构的强度和耐久性。，，在桁架板的钢筋布置过程中，通常需要考虑的因素包括钢筋的直径、间距、以及与混凝土之间的粘结力等。这些因素都直接影响到桁架板的承载能力和抗裂性能。在进行钢筋布置时，工程师需要综合考虑各种因素，以确保结构的安全性和可靠性。，，桁架板的钢筋布置还需要遵循一定的规范和标准。这些规范和标准是为了确保施工过程的质量和安全性，同时也能够保证最终的结构能够满足预期的使用要求。在进行桁架板钢筋布置时，必须严格遵守相关的规范和标准，以确保结构的安全性和可靠性。

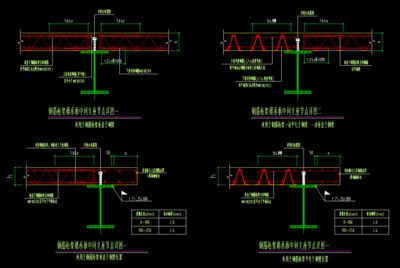

桁架板钢筋布置图片

桁架楼承板钢筋布置方法

桁架楼承板的钢筋布置是为了增强其承载能力和抗弯能力，确保结构的安全性和稳定性。具体的钢筋布置方案可以根据桁架楼的设计要求和结构特点进行确定。以下是钢筋布置的一般原则：

原则	描述
主筋布置	主筋是桁架楼承板中起主要承载作用的钢筋。主筋一般沿着承板的主要受力方向布置，通常为水平方向。主筋的间距和直径应根据设计要求和荷载计算确定，以满足承载能力的要求。
配筋布置	配筋是为了增加承板的抗弯能力和抗剪能力。配筋一般布置在主筋之间，形成网格状的钢筋布置。配筋的间距和直径也应根据设计要求和荷载计算确定。

桁架楼承板钢筋布置的施工细节

在施工过程中，钢筋桁架模板的铺设宜从起始位置向一个方向铺设，随主体结构安装施工顺序铺设相应各层的钢筋桁架模板。楼板铺设前，应按图纸所示的起始位置放设铺设时的基准线。对准基准线，安装第一块板，将其支座竖筋与钢梁点焊固定。再依次安装其它板，在铺设过程中每铺设一跨板要进行按图标注尺寸校对，若有偏差要随即调整。楼板连接采用扣合方式，板与板之间的拉钩连接应紧密，保证浇筑混凝土时不漏浆，同时注意排板方向要一致，桁架节点间距为200㎜，注意不同模板的横向节点要对齐。

桁架筋的布置要求

钢筋桁架的主要作用是增强叠合层和预制底板界面（或称为施工缝）上的抗剪承载力。因此钢筋桁架应沿主要受力方向布置；距离板边不应大于300mm，间距不宜大于600mm。当桁架叠合板为单向板且短跨较小时，钢筋桁架应沿次受力方向布置。双向板短向跨度大于4.0m时，距四边支座1/4短跨范围内设置桁架筋。当桁架叠合板为悬挑板时，钢筋桁架应垂直悬挑方向布置，靠近锚固端处钢筋桁架应加密。
