钢结构制作图纸怎么看

巴中加固改造设计公司42分钟前2阅读1评论

钢结构制作图纸是设计过程中的重要文档，它详细地描述了建筑或结构物中钢材的布置、连接方式及尺寸等信息。以下是如何解读钢结构制作图纸的一般步骤：，，1. 熟悉图纸比例和尺寸单位：钢结构图纸会以不同的比例（如1:100、1:200等）绘制，并使用毫米或英寸作为尺寸单位。理解这些比例尺和单位的转换是关键。，，2. 识别构件类型：图纸上会列出各种类型的构件，包括梁、柱、板、桁架等。了解这些构件的基本属性和功能是基础。，，3. 分析截面图：截面图展示了构件的横截面形状，这有助于理解其承载能力和构造细节。，，4. 查看详图：详图提供了更详细的信息，包括螺栓孔、焊接点和其他细节。这些信息对于确保正确安装和连接至关重要。，，5. 注意连接件和固定点：图纸中通常会标明连接件的位置，例如螺栓、铆钉或焊接点。确定这些连接点的位置对于组装构件非常重要。，，6. 检查材料规格：图纸上会标注所使用的钢材类型、规格和性能要求。确保所有材料都符合设计规范。，，7. 理解图纸中的符号和标记：图纸上会有各种符号和标记来指示部件的方向、角度和位置，确保正确解读这些信息。，，8. 参考其他相关图纸：钢结构工程往往涉及多个部分和专业工作，要确保理解所有相关图纸之间的协调和一致性。，，9. 与现场工程师沟通：在施工过程中，与现场工程师紧密合作，以确保图纸上的设计和实际施工相符。，，通过仔细阅读和理解钢结构制作图纸，可以有效地指导施工过程，保证结构的安全性和功能性。

一、了解基本要素

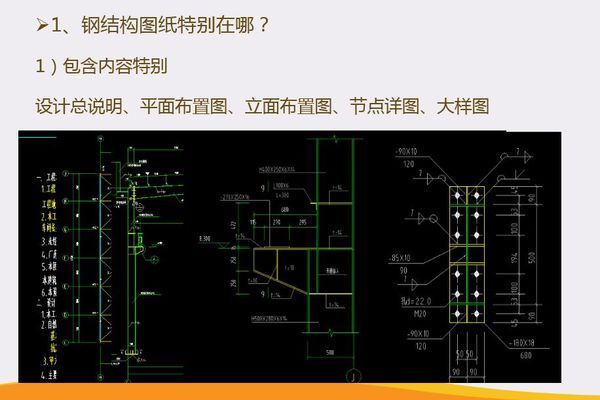

钢结构制作图纸通常包括平面图、立面图、剖面图等多个视图，同时还有标注、尺寸、符号等信息。熟悉这些基本要素对正确理解图纸至关重要。

二、掌握常用符号和标注

构件符号
- 要记住一些基本的构件代号，如wlt屋面檩条、qlt墙面檩条、yc隅撑、xg系杆、sc水平支撑、zc柱间支撑、gl钢梁、gz钢柱等。
- 钢板在图纸中通常用“ - ”代表，例如 - 20020010，表示长200mm、宽200mm、厚10mm的钢板；H型钢分为宽翼缘H型钢（代号HW）、中翼缘H型钢（代号HM）、窄翼缘H型钢（代号HN），其规格标记用：H高度x宽度x腹板厚度x翼缘厚度表示，如H800x300x14x26（单位为mm）；工字钢和H型钢在外形上有区别，H型钢的上下翼缘板远宽于工字钢；槽钢通常用在钢结构图纸中的柱脚位置等。
尺寸标注
- 学会读取每个构件的特定尺寸标注方式，包括长度、宽度、厚度等信息，这些标注和尺寸线是用来表示构件的相关信息的，理解它们才能更好地把握构件的规格。

三、理解构件和连接方式

构件类型

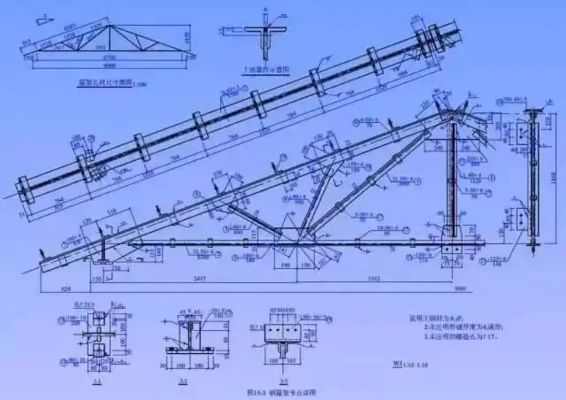

- 钢结构分为钢架结构、框架结构、桁架结构、网架结构等。刚架结构是以梁和柱组成的多层多跨刚架，用于承受竖向荷载和水平荷载；框架结构由钢梁和钢柱相连接而成，构成承重体系；桁架结构中的桁架指桁架梁，是格构化的梁式结构；网架结构由多根杆件按照一定网格形式通过节点连结而成的空间结构。
连接方式
- 了解不同构件之间的连接方式，例如焊接、螺栓连接等连接方式的表示方法和特点。这部分知识可以通过学习相关理论知识和实际案例来加深理解。

四、明确阅读顺序

查看标题和图例
- 首先查看图纸的标题和图例，这有助于了解图纸的整体结构和内容，对后续详细阅读图纸起到引导作用。
按视图顺序查看
- 从平面图开始，逐步查看立面图、剖面图等其他视图。平面图可以展示结构的平面布局，立面图反映结构的垂直外观，剖面图则能显示内部结构的详细情况。
仔细阅读标注和尺寸
- 最后仔细阅读标注和尺寸，理解图纸中的具体细节，包括构件的规格、数量、位置等信息。
