缀板式轴心受压格构柱,其缀板需要验算（缀板式轴心受压格构柱强度验算的具体步骤）

摘要：缀板式轴心受压格构柱的强度验算是设计过程中的关键步骤，其目的是确保结构在承受荷载时的安全性和稳定性。本文将介绍进行该类结构强度验算的具体步骤，包括确定荷载、选择合适的材料、计算缀板尺寸以及考虑各种影响因素如温度变化、地震作用等。通过这些步骤，可以有效地评估并优化结构设计，确保其在预期使用年限内能够安全运行。

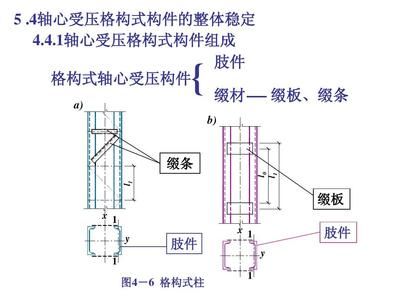

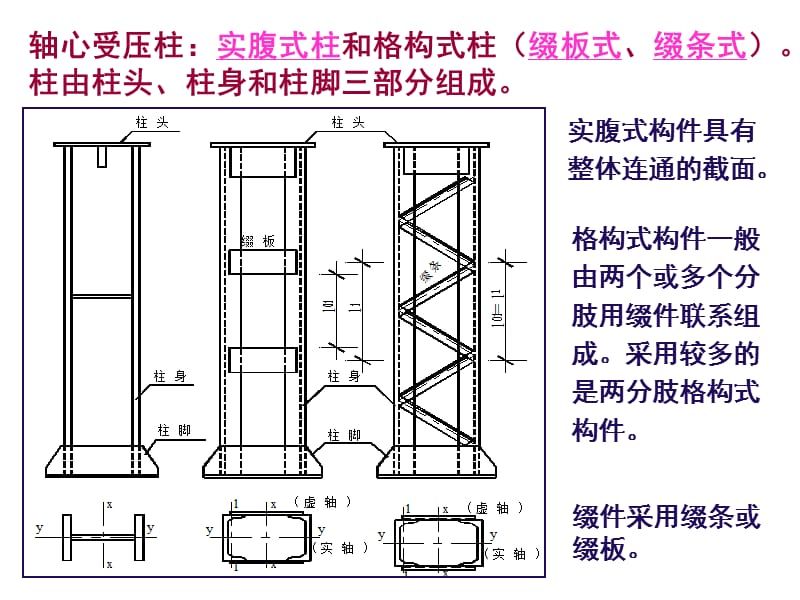

缀板式轴心受压格构柱的缀板需要进行多项验算，以确保其结构的安全性和稳定性。根据相关资料，具体的验算内容包括但不限于以下几个方面：

1. 强度验算

• 强度验算公式与实腹柱相同，但需要注意的是柱的净截面面积 $A_n$An? 不应计入缀板或缀条的截面面积.

2. 整体稳定验算

• 分别对实轴和虚轴验算整体稳定性。对于虚轴的整体稳定验算，轴心受压构件稳定系数 $\phi$? 应按换算长细比 $\lambda_0$λ0? 查表得出。换算长细比 $\lambda_0$λ0? 的计算需依据具体公式进行。

3. 单肢验算

• 格构柱在两个缀条或缀板相邻节点之间的单肢被视为单独的轴心受压实腹构件。其长细比为 $\lambda = l/i$λ=l/i，其中 $l$l 为计算长度（对缀板柱焊接时取缀板间的净距离），$i$i 为单肢的最小回转半径。

4. 缀板设计及连接验算

• 缀板应具备一定的刚度，规范规定同一截面处两侧缀板线刚度之和不得小于一个分肢线刚度的6倍。一般情况下，取宽度 $d \geq 2a/3$d≥2a/3。
• 由于角焊缝的强度设计值低于钢材的强度设计值，因此只需用上述弯矩 $M$M 与扭矩 $T$T 验算缀板与肢件间的连接焊缝。

综上所述，缀板式轴心受压格构柱中的缀板不仅需要进行强度、整体稳定性的验算，还需特别关注单肢以及缀板自身的设计和连接部位的验算，以确保整个结构的安全可靠。
