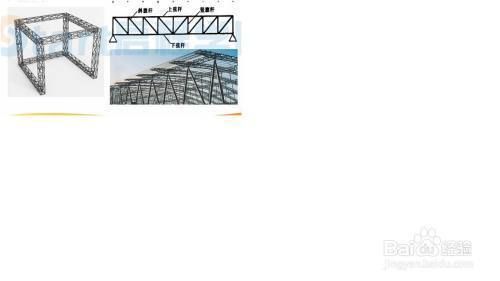

桁架是建筑结构中常见的一种支撑形式，它由一系列平行的梁组成，通过节点连接形成空间框架。桁架在建筑设计中有多种分类，主要基于其构造方式、用途以及承载能力的不同。以下是几种主要的桁架类型：，，1. **三角形桁架**：三角形桁架是最基础的桁架形式，由三条直线组成的平面桁架，通常用于承受较小的力矩。，，2. **梯形桁架**：梯形桁架由两条斜线和一条横线组成，类似于一个倒置的“V”字型。这种桁架适用于需要较大承载能力和稳定性的应用场合。，，3. **拱形桁架**：拱形桁架是一种特殊形式的梯形桁架，它的形状类似于桥梁的拱，可以提供更大的跨度和更强的承载能力。，，4. **箱形桁架**：箱形桁架是一种三维桁架，由四个角点和四条边组成，类似于集装箱的结构。这种桁架常用于需要高强度和高刚度的应用，如工业建筑或重型设备支撑。，，5. **混合桁架**：混合桁架结合了多种桁架的特点，可以根据具体需求设计出不同的结构形式。，，每种桁架类型的选择取决于建筑物的具体需求，包括所需的荷载、跨度、稳定性要求以及美观性等因素。建筑师和工程师会根据这些因素来决定使用哪种桁架类型来满足设计目标。

桁架分类一览表

桁架可以根据不同的特征进行分类，以下是根据搜索结果整理的桁架分类一览表：

分类方式	类型	特点

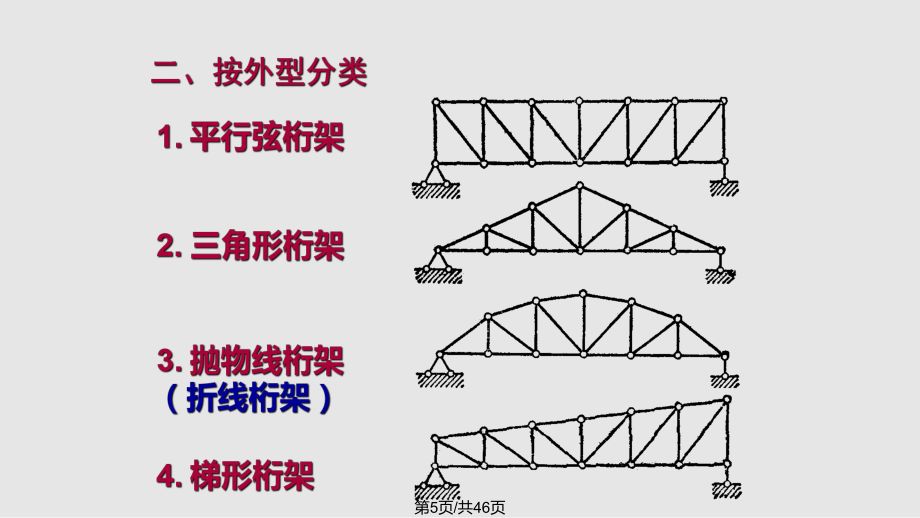

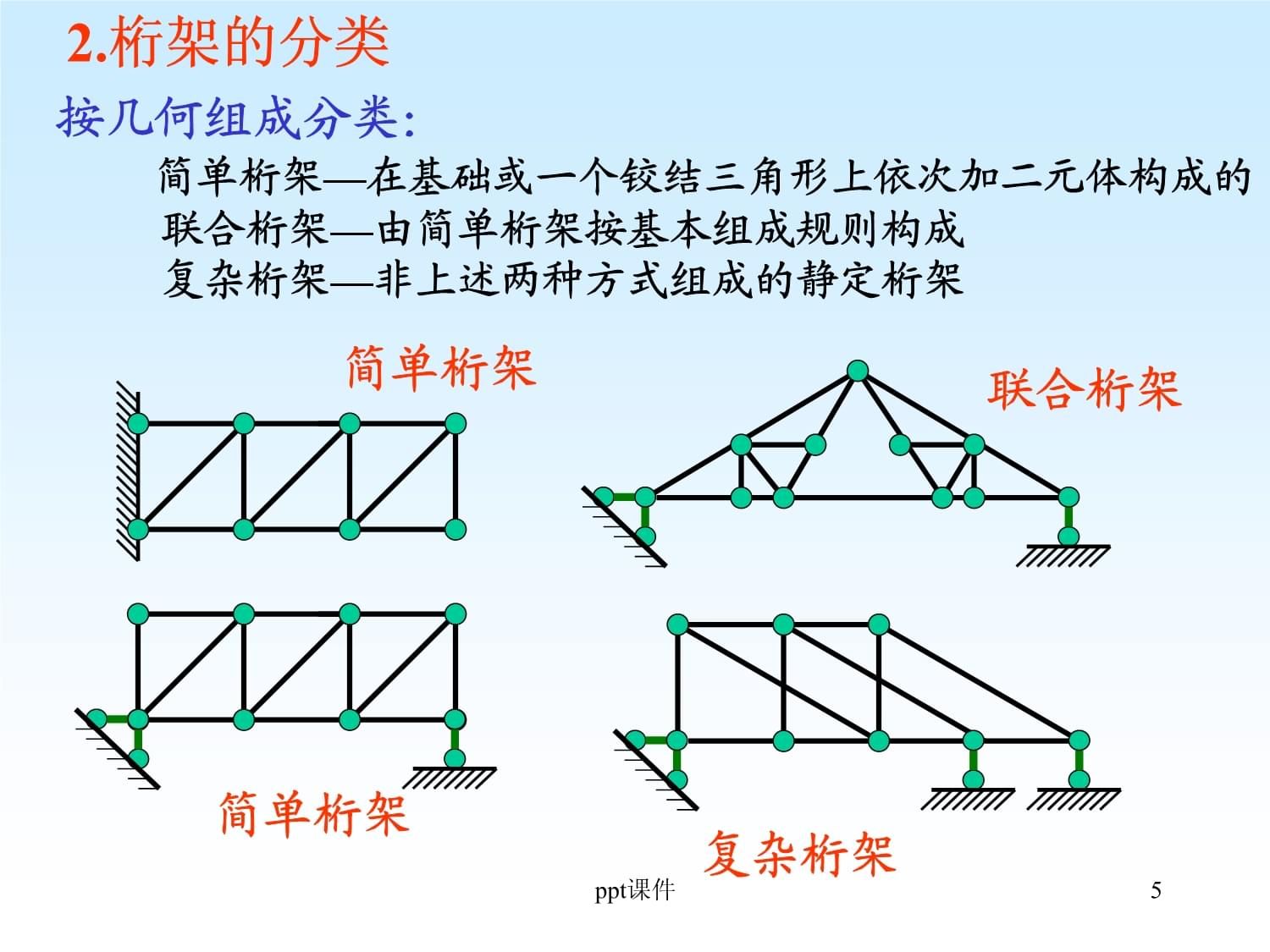

根据桁架的外形	简单桁架	由一个基本铰结三角形依次增加二元体组成
	联合桁架	由几个简单桁架按几何不变体系的简单组成规则联合组成

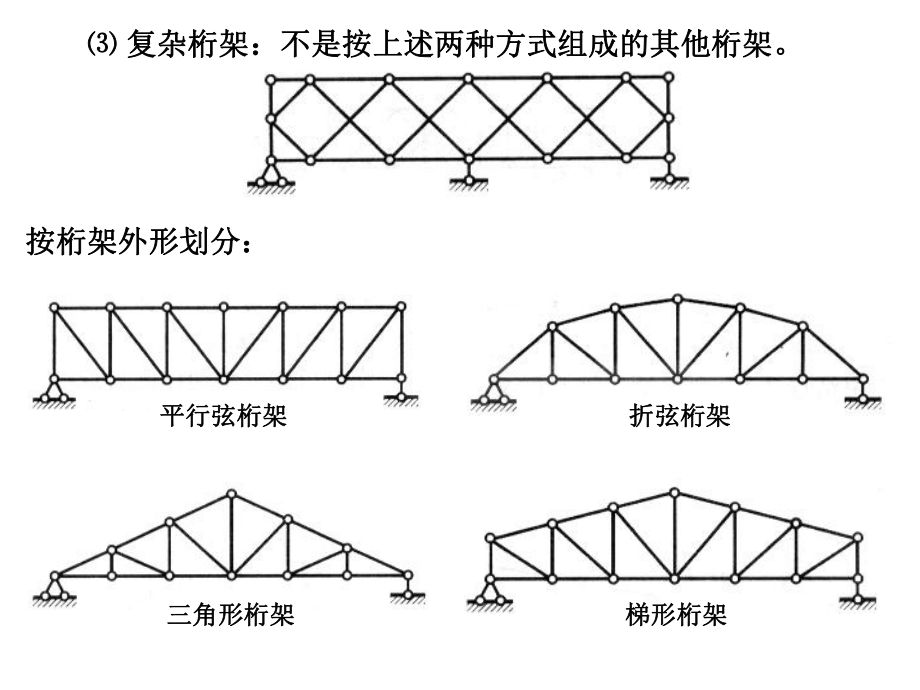

	复杂桁架	不同于前两种的其它静定桁架
	三角形桁架	杆力分布更不均匀，构造布置困难，但斜面符合屋顶排水需要
	梯形桁架	杆力分布均匀，材料使用经济，构造较复杂
	平行弦桁架	便于布置双层结构，利于标准化生产，但杆力分布不够均匀
	抛物线形桁架	杆力分布均匀，材料使用经济，构造较复杂
	人字形桁架	-
根据所受水平推力	无推力的梁式桁架	与相应的实梁结构比较，掏空率大，上下弦杆抗弯，腹杆主要抗剪，受力合理，用材经济
	有推力的拱式桁架	拱圈与拱上结构联为一体整体性，而没有弯矩和剪力
根据力学简图	简支的和连续的	-
	静定的和超静定的	-
	平面的和空间的	-
根据杆件内力、杆件截面和节点构造特点	普通钢桁架	一般用单腹式杆件，通常是两个角钢组成的T形截面，有时也用十字形、槽形或管形等截面，在节点处用一块节点板连接，构造简单，应用最广
	重型钢桁架	杆件用由钢板或型钢组成的工形或箱形截面，节点处用两块平行的节点板连接；常用于跨度和荷载较大的钢桁架，如桥梁和大跨度屋盖结构
	轻型钢桁架	用小角钢及圆钢或薄壁型钢组成；节点处可用节点板连接，也可将杆件直接相连；主要用于小跨度轻屋面的屋盖结构
