桁架怎么搭建图片（桁架搭建安全注意事项桁架搭建工具使用指南）

吉林钢结构设计公司13秒前1阅读0评论

桁架搭建是建筑和工程中常用的一种结构形式，它由多个相互垂直的杆件组成，能够提供较大的承载能力和稳定性。在搭建桁架时，安全始终是首要考虑的因素。以下是一些关键的安全注意事项：，，1. 遵守当地的建筑法规和标准。，2. 确保所有工作人员都接受了适当的培训，并了解如何正确使用工具和设备。，3. 在开始搭建之前，检查所有材料和工具是否完好无损，并确保它们适合用于当前的项目。，4. 在搭建过程中，始终遵循正确的操作程序，避免不必要的风险。，5. 如果遇到任何问题或不确定的情况，立即停止工作，并寻求专业指导。，6. 确保有足够的照明和通风条件，以减少事故的风险。，，为了提高效率和准确性，以下是一些建议的工具使用指南：，，1. 使用合适的工具：根据需要搭建的桁架类型和大小选择合适的工具，如螺栓、螺母、剪刀等。，2. 学习正确的使用方法：熟悉各种工具的使用方法，以确保在搭建过程中不会损坏材料或工具。，3. 注意工具的保养和维护：定期清洁和保养工具，确保其良好状态，以便在需要时能够正常工作。

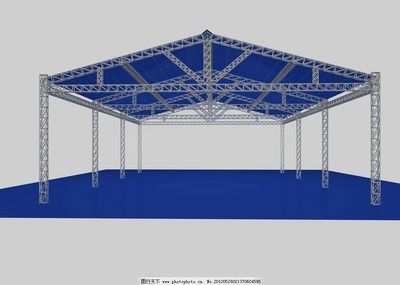

桁架怎么搭建图片（桁架搭建安全注意事项桁架搭建工具使用指南）结构工业装备设计第1张

桁架搭建步骤

虽然我无法直接提供图片，但是我可以为您提供详细的桁架搭建步骤，您可以根据这些步骤来想象或绘制搭建过程中的各个阶段。以下是根据搜索结果整理的桁架搭建步骤：

步骤	描述
1	先在地上大致的位置摆好四个底座，调节好下面的支腿，使之在一个水平面。
2	在四个角上的底座的外侧插入斜支撑底下的部分，每个角上插2根，总计8根。
3	把反头用螺丝固定在底座上，注意反头的旋转方向要和图中标注的一致。
4	在反头上套好方套。
5	把横梁在地面上连接起来。
6	把横梁的两端分别和两侧的两个方套对接链接好，此时横梁部分在地面上都组装完毕。
7	把立柱桁架平躺着连接好，然后把其中一端拧在反头上，另一端拧上横担，同时把吊挂葫芦和横担链接好，葫芦的作用是用来提升下面的横梁桁架。
8	多个人一起把立柱桁架慢慢竖起来，注意不要用力太大把立柱推到，然后固定好反头上面的螺丝。
9	立柱竖起后，把吊挂葫芦下面的挂钩通过吊带钩住下面的横梁。
10	4个人一起慢慢拽动吊挂葫芦把横梁拉起到人的头部左右位置。
11	在横梁上面装好灯光音响设备。
12	4个人在一起拽动吊挂葫芦到预定高度停止。
13	把斜支撑的一端和立柱拧紧，另外一端和底座的横支撑拧紧，这样铝合金架就搭建完成了。
