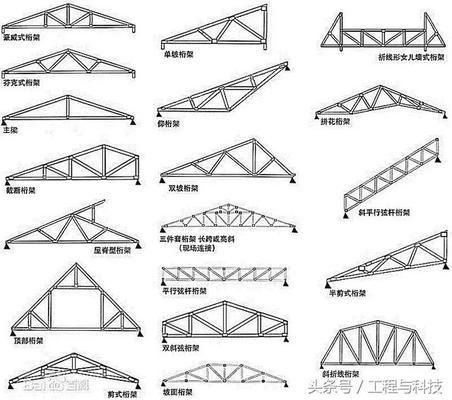

桁架支座反力计算例题

桁架支座反力计算例题是工程力学中的一个典型问题，涉及对桁架结构在特定荷载作用下的受力分析。在这个问题中，我们需要根据给定的载荷、支撑条件和材料属性来计算桁架各节点的反力。，，我们需要确定桁架的结构参数，包括杆件的长度、截面尺寸以及材料的弹性模量等。这些参数将直接影响到桁架的刚度和强度。，，我们需要应用桁架的平衡条件来建立方程组。这个方程组描述了桁架在各个节点处的内力与外力之间的平衡关系。通过解这个方程组，我们可以计算出每个节点的反力。，，我们将计算出的各个节点反力进行汇总，得到整个桁架的总反力。这个总反力就是桁架在给定载荷作用下的实际受力情况。，，桁架支座反力的计算对于工程设计和施工具有重要的意义。通过精确地计算反力，可以确保桁架结构的安全稳定，避免由于受力不均而导致的破坏。合理的反力计算还可以为后续的施工过程提供指导，如选择合适的材料、设计合理的连接方式等。

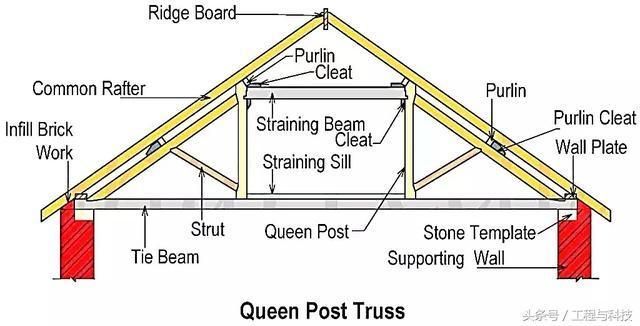

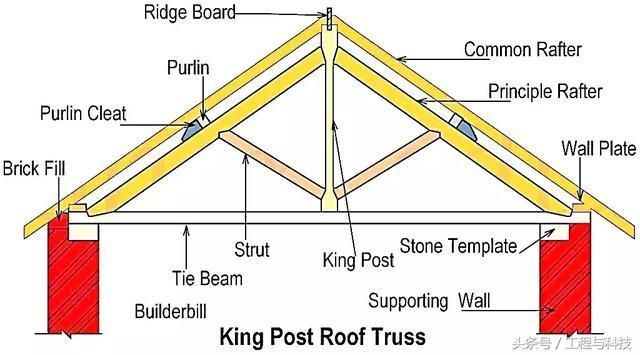

一、简支桁架支座反力计算例题

• 例1：对称荷载下的简支桁架
  • 设桁架上、下弦杆角度为α，杆件1、2轴力分别为N1、N2，结构受竖向集中荷载，假设为4P。根据结构外力平衡，∑x = 0得XA = 0；∑y = 0得Ya + Yb = 4P，利用载、形对称知Ya = Yb = 2P。
• 例2：简支梁式桁架（集中力作用）
  • 一条简支桁架梁长为L，两头A、B简支，从左到右在1/3L处有个P向下的集中力，求两端支座反力。设两端的支座反力分别为Ra和Rb。根据垂直方向力的平衡条件得Ra+Rb = P；根据垂直方向力矩的平衡条件，以A为原点，得RbL = P1/3L（顺时针力矩等于逆时针力矩，A的支座反力过原点，力矩为零）。联立两个方程组解得Ra = 2/3P，Rb = 1/3P。

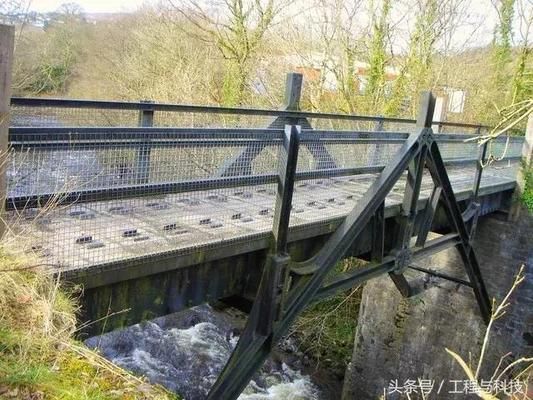

二、多跨桁架支座反力计算例题

• 例：多跨刚架桁架支座反力计算

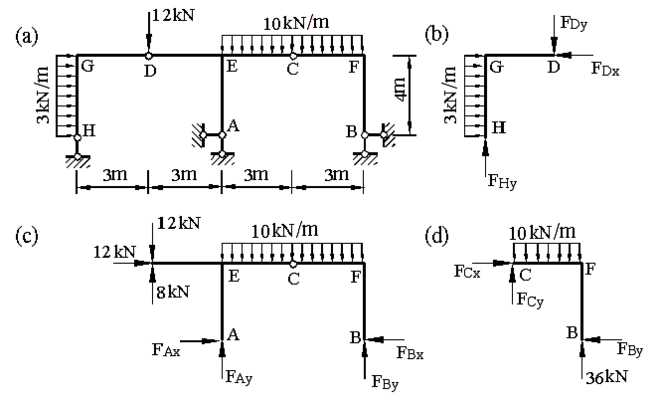

  • 以某多跨刚架桁架为例（假设受12kN、10kN/m等荷载作用，有铰D和铰C等结构），此刚架有五个支座反力。从几何组成的角度看，D以右部分为三铰刚架，是基本部分；D以左部分是支承在地基和三铰刚架上的附属部分。首先，取附属部分为隔离体，由平衡方程求相关支座反力。然后，根据铰D和铰C处弯矩分别为零的平衡条件，求出这五个支座反力。
