桁架支撑施工顺序是确保结构稳定性和施工效率的关键。在设计阶段，应首先确定桁架的布置方案，包括节点位置、跨度大小和材料选择。根据设计方案，进行初步的空间分析，评估结构的受力情况。一旦初步设计通过，接下来是详细设计和计算，这一步骤需要对桁架的结构性能进行深入分析，包括强度、刚度和稳定性等。，，在施工准备阶段，需要准备必要的工具和设备，并制定详细的施工计划。施工顺序通常遵循先安装下弦杆件、然后安装上弦杆件的顺序，以减少施工过程中的应力集中。考虑到施工安全，必须确保所有操作都在规定的工作区域内进行，并遵循适当的安全规程。，，施工过程中，监理团队需要密切监控施工质量，确保桁架支撑按照设计规范和标准执行。应对施工中出现的问题及时调整施工方案，以确保结构的安全和稳定。

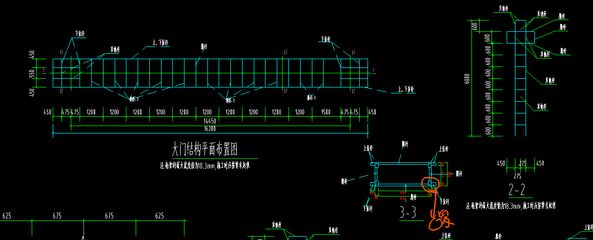

钢构厂房桁架支撑布置原则

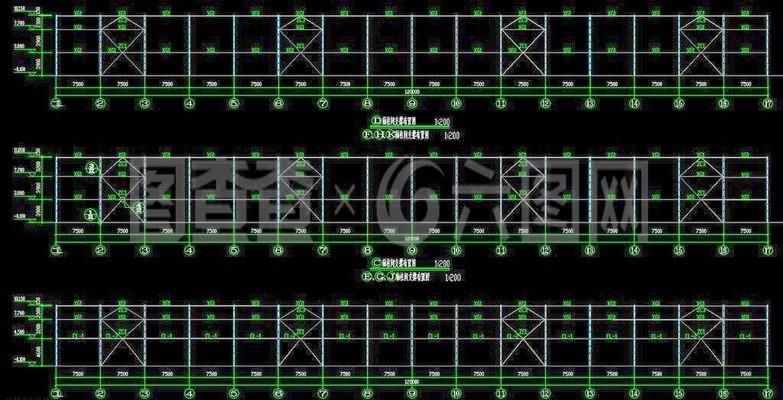

柱间支撑方面
- 门式刚架各列柱都需设置十字形柱间支撑，当钢构厂房宽度大于60米时，中间柱列应适当增加设置。若不能设置十字形支撑，可设置人字形支撑或纵向刚架，并在同一开间设置屋盖横向支撑以形成抵抗纵向荷载的支撑桁架。
- 柱间支撑间距要根据钢构厂房纵向柱距、受力情况和安装条件确定。无吊车时取30米至45米；有吊车时应设在温度区段中部，或温度区段较长时设在三分点处，且间距不能大于60米。当厂房高度相对于柱间距较大时，柱间支撑应分层设置。另外，温度区段端部吊车梁以下不应设置柱间刚性支撑。
支撑桁架杆件方面
- 支撑桁架的直腹杆和中斜杆可采用刚性系杆，若檩条满足刚度和承载力要求可由檩条兼任，否则需设置圆钢管、H型钢、Z形或C形冷弯薄壁型钢等；交叉斜杆可采用柔性系杆（如圆钢、拉索等只能承拉构件）。
横向支撑方面
- 横向支撑应设在温度区段端部的第一个或第二个开间。当设在第二开间时，在开间的支撑节点处需要设置刚性系杆。
刚性系杆设置方面
- 在刚架转折处（单跨钢构厂房边柱柱顶和屋脊，以及多跨钢构厂房某些中间柱柱顶和屋脊）应沿钢构厂房全长设置刚性系杆。

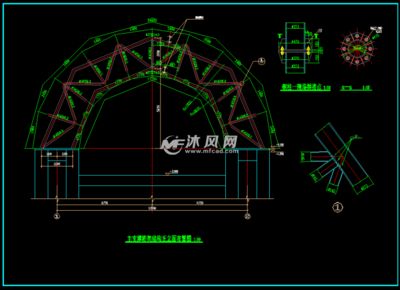

桁架支撑的一般布置原则

上弦横向水平支撑
- 位于相邻两榀桁架上弦杆之间的横向水（斜）平面内。沿厂房的纵向，应设置在房屋的两端，或当有温度缝时设置在温度缝区段的两端，一般设在第一个柱间或设在第二个柱间。横向水平支撑的间距L0不宜超过60m。当温度区段长度Lt超过60m时，还应在温度区段中部布置一道或几道横向水平支撑。

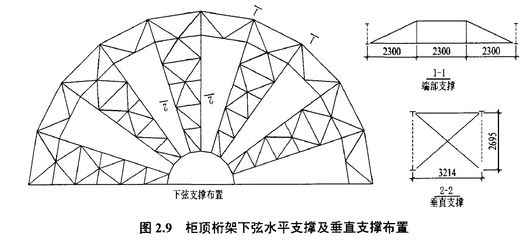

下弦横向水平支撑
- 一般情况均应设置。只有当桁架跨度比较小（L≤18m），且没有悬挂式吊车，或虽有悬挂吊车但起重吨位不大，厂房内也无较大的振动设备时，可不设。布置位置与上弦横向水平支撑布置在同一柱间，以形成空间稳定体。
纵向水平支撑
- 当房屋内设有托架，或有较大吨位的重级、中级工作制的桥式吊车，或有壁行吊车，或有锻锤等大型振动设备，以及房屋较高、跨度较大，空间刚度要求较高时，均应布置。布置位置在屋架下弦（三角形屋架可在下弦或上弦）端节间沿厂房纵向水平面内。

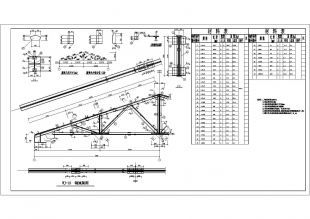

垂直支撑
- 所有厂房中均应设置。梯形屋架在跨度L≤30m、三角形屋架在跨度L≤24m时，仅在屋架跨度中央设置一道垂直支撑，当屋架跨度大于上述数值时，宜在跨度1/3附近或天窗架侧柱处设置两道。对于梯形屋架，在屋架两端还应各设置一道垂直支撑。沿厂房纵向，屋架的垂直支撑与上、下弦横向水平支撑布置在同一柱间。
系杆
- 在垂直支撑的平面内一般应设置上、下弦系杆；屋脊节点及主要节点处需设置刚性系杆，天窗侧柱处及下弦跨中附近设置柔性系杆；当屋架横向支撑设在厂房端部第二柱间时，则第一柱间的所有系杆均布置为刚性系杆。

基坑平面桁架支撑布置原则

柱间支撑和屋面支撑必须布置在同一开间内形成抵抗纵向荷载的支撑桁架。支撑桁架的直杆和单斜杆应采用刚性系杆，交叉斜杆可采用柔性构件（如圆钢、拉索等只受拉截面），柔性拉杆必须施加预紧力以抵消其自重作用引起的下垂。
支撑的间距一般为30m - 40m，不应大于60m。
支撑可布置在温度区间的第一个或第二个开间，当布置在第二个开间时，第一开间的相应位置应设置刚性系杆。
支撑斜杆能最有效地传递水平荷载，当柱子较高导致单层支撑构件角度过大时应考虑设置双层柱间支撑。
刚架柱顶、屋脊等转折处应设置刚性系杆。结构纵向于支撑桁架节点处应设置通长的刚性系杆。
轻钢结构的刚性系杆可由相应位置处的檩条兼作，刚度或承载力不足时设置附加系杆。除了结构设计中必须正确设置支撑体系以确保其整体稳定性之外，还必须注意结构安装过程中的整体稳定性。安装时应该首先构建稳定的区格单元，然后逐榀将平面刚架连接于稳定单元上直至完成全部结构。在稳定的区格单元形成前，必须施加临时支撑固定已安装的刚架部分。
