在建筑工程中，钢结构图纸是设计、施工和监理的重要依据。掌握如何阅读和操作钢结构CAD图纸对于确保工程顺利进行至关重要。以下是一些关键步骤和技巧：，，1. **熟悉图纸格式**：了解图纸的布局、比例尺以及图层设置，这些信息有助于快速定位和理解图纸内容。，，2. **基础元素识别**：首先识别图中的标高线、尺寸标注、材料标记等基本元素，这些是后续详细分析的基础。，，3. **结构图解读**：钢结构图纸通常包括梁、柱、板等构件的平面图和立面图。通过观察构件之间的连接方式、支撑系统等来理解整个结构的力学性能。，，4. **细节分析**：注意节点连接、焊缝、螺栓孔等细节，这些部分对保证结构安全至关重要。，，5. **尺寸核对**：对照实际尺寸与图纸尺寸，检查偏差是否在允许范围内，以确保结构的准确性。，，6. **技术要求理解**：理解图纸中的技术要求，如防腐、防火、抗震等规范，这些要求对施工质量有直接影响。，，7. **问题记录**：在遇到不确定或有疑问的地方时，及时记录下来，以便与设计师或工程师沟通解决。，，8. **软件熟练度提升**：随着经验的积累，不断学习并提高对CAD软件的操作熟练度，以提高工作效率。，，通过以上步骤和技巧，可以有效地理解和应用钢结构图纸，为工程的成功实施提供保障。

一、看懂房屋钢架结构图纸的基础准备

熟悉软件
- 制作钢结构图纸一般会用到CAD等绘图软件，熟悉软件才能看到一些标记，这有助于看懂图纸中的一些特定格式与编辑信息等内容。例如一些图层设置、线条样式等可能与结构构件的表示相关联。
- 因为很多钢结构图纸是通过这些软件制作的，对于后续调整分辨率、查看标记等操作也需要对软件有一定的了解。
- 比如在CAD软件中，不同的图层可能分别代表不同类型的构件，熟悉软件操作就能快速切换查看不同构件的分布等情况。
了解钢结构图纸的基本要素

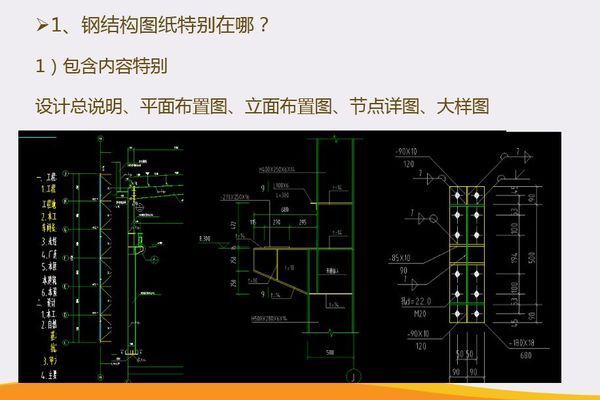

- 钢结构图纸通常包括平面图、立面图、剖面图等多个视图。平面图能展示结构在水平方向的布局；立面图可呈现结构的正面外观和高度方向的信息；剖面图则有助于理解结构内部的构造关系。
- 还有标注、尺寸、符号等信息。标注用于说明构件的材质、型号等属性；尺寸明确构件的大小规格；符号代表不同的构件、连接方式等内容。例如在一个钢屋架结构图中，会有各种杆件的编号符号、焊缝符号等。
- 像建筑图部分、结构图部分等都是相关的图纸部分，在查看房屋钢架结构图纸时要全面考虑这些要素之间的联系。

二、具体查看方法

视图阅读顺序
1. 先看标题和图例
  - 标题能够让你快速了解这张图纸是关于什么结构的，例如是某个房屋的整体钢架结构还是某个局部（如屋顶钢架）的结构。
  - 图例则解释了图纸中各种符号、颜色、线条等的意义。比如，可能用特定的线条样式表示钢梁，用另一种样式表示钢柱等。
2. 从平面图开始查看
  - 平面图展示了房屋钢架结构在水平面上的布局，包括钢柱的位置、钢梁的走向等。可以了解到结构的整体形状和各个部分的相对位置关系。
  - 例如在一个住宅的钢架结构平面图中，可以看到客厅、卧室等不同功能区域对应的钢框架布局。
3. 再看立面图和剖面图
  - 立面图能呈现结构的正面、侧面等外观形状以及高度方向上的信息，如钢柱的高度、钢梁的层数等。
  - 剖面图可深入了解结构内部的构造，比如钢梁和钢柱的连接方式在剖面图中会有清晰的展示。
4. 仔细阅读标注和尺寸
  - 标注包含了构件的材质、型号等重要信息。例如标注可能显示某钢梁的材质为Q345B，这就表示该钢材的屈服点数值为345MPa，质量等级为B级。
  - 尺寸则精确地告诉我们每个构件的大小，如钢柱的截面尺寸、钢梁的长度等。这对于施工和制造来说是非常关键的信息。
熟悉钢结构的构造、构件和连接方式
- 构造方面
  - 要弄清楚房屋钢架结构是属于哪种类型的构造，例如是刚架结构（以梁和柱组成的多层多跨刚架，承受竖向和水平荷载）、框架结构（钢梁和钢柱连接构成承重体系）、桁架结构（桁架梁用于屋盖结构，也叫屋架）还是网架结构（多根杆件按一定网格形式通过节点连结而成的空间结构）。
  - 不同的构造在图纸上的表现形式和构件布局会有所差异。比如桁架结构的图纸中会重点突出桁架杆件的布局和连接关系。
- 构件方面

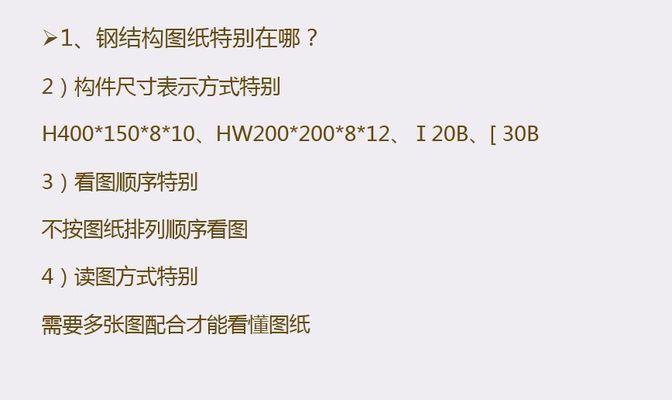

  - 了解常见的钢结构构件，像钢板在图纸中通常用“ - ”表示，如 - 20020010，表示长200mm、宽200mm、厚10mm的钢板；H型钢分为宽翼缘H型钢（代号HW）、中翼缘H型钢（代号HM）、窄翼缘H型钢（代号HN），其规格标记为H高度x宽度x腹板厚度x翼缘厚度，如H800x300x14x26（单位为mm）；工字钢和H型钢外形有区别，槽钢常出现在柱脚位置等。
  - 还有各种杆件在不同结构中的作用和表示方法，例如在钢屋架中，不同编号的杆件承担着不同的受力任务，在图纸上会有明确的编号标识。
- 连接方式方面
  - 掌握钢结构中构件之间的连接方式，如焊接、螺栓连接等在图纸上的表示符号和要求。比如每条角焊缝的尺寸在图纸上会包括焊脚尺寸和焊缝长度两个部分的标注，这些标注能指导施工人员进行正确的连接操作。
其他辅助手段
- 提高图纸分辨率或打印图纸
  - 如果是电子图纸，可以将钢结构图纸的分辨率调高，分辨率越高，查看时就越清晰，能更好地分辨各种细节。
  - 也可以将图纸打印出来查看，一般打印在A3纸上比较合适，因为A4纸可能太小不方便查看。这样可以更直观地对图纸进行分析，方便随时标记和查看。
- 做好标注
  - 在查看图纸过程中，在重要部分或者特殊结构部分做好适当的标注，可以让自己对结构的关键信息一目了然。例如对于一些特殊构造或者容易混淆的构件部位，可以用自己熟悉的符号或文字进行标注解释。
- 寻求专业人士帮助
  - 如果自己在查看图纸过程中遇到看不懂的地方，建议找一个专业人士一同查看。专业人士凭借他们的经验和知识可以快速解答疑问，并且能够指出一些容易被忽视的细节和关键问题。
- 多看多用多思考
  - 不管是房屋钢架结构图纸还是其他钢结构图纸，经常查看不同类型的图纸能够熟能生巧。通过不断积累经验，可以提高对图纸的理解能力和解读速度。例如可以收集一些不同风格、不同功能房屋的钢架结构图纸进行对比分析，加深对结构多样性的理解。
