钢屋架结构图是一种用于描述和展示钢屋架结构的图形工具。它通常包括了屋架的尺寸、形状、连接方式以及支撑系统等信息，有助于工程师和设计师理解屋架的结构和功能。，，在设计钢屋架时，建筑师和工程师会使用各种绘图软件来创建详细的结构图。这些图纸不仅展示了屋架的几何形状和尺寸，还可能包含材料选择、荷载分析以及施工细节等重要信息。通过这些图表，他们可以确保设计满足建筑规范和安全要求。，，钢屋架结构图对于建筑项目的规划和施工至关重要，因为它们帮助确保建筑物的稳定性和安全性。它们也是未来维护和管理的基础，因为任何对屋架结构的更改都可能需要重新绘制这些图纸。

钢屋架结构图上下弦

上下弦的概念

在钢屋架结构中，上弦和下弦是指构成屋架形状的上部和下部的主要构件。它们通常是弯曲的或者直线的，用于承受和传递屋面上的荷载。上弦位于屋架的顶部，而下弦则位于底部。这些构件通常由钢材制成，并通过节点与其他构件如腹杆相连。

钢屋架结构图的组成

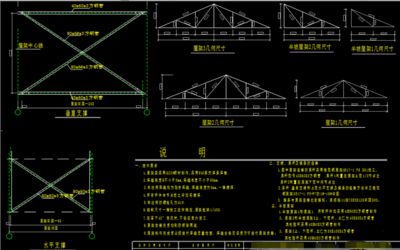

钢屋架结构图是详细描述钢屋架形式、大小、型钢规格、杆件组合和连接方法的图样。它包括以下几个主要部分：

1. 屋架简图：也称为屋架示意图，表达主要外形尺寸和杆件的轴线长度。

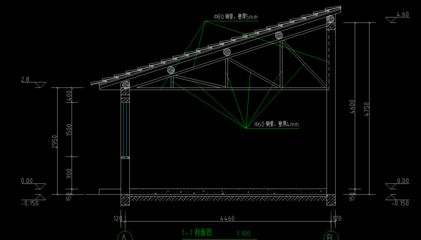

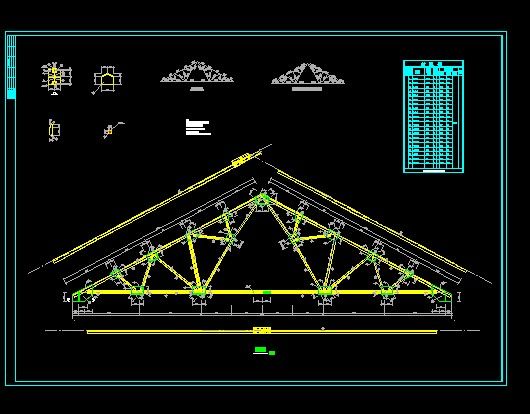

2. 屋架详图：包括立面图和节点图，详细展示屋架的构造。
3. 杆件详图：详细描绘每个杆件的尺寸和形状。
4. 连接板详图：展示杆件之间连接板的具体尺寸和位置。
5. 预埋件详图：标明预埋件的位置和规格。
6. 钢材用量表：列出所有杆件和零件的编号、规格尺寸、数量和重量。
7. 说明：包括选用的钢号、焊条型号和质量要求、加工精度、热处理和施工要求等。

如何获取钢屋架结构图

如果您需要获取具体的钢屋架结构图，可以参考以下途径：

1. 土木在线：提供了多个钢屋架结构图的下载资源，包括不同类型的钢屋架，如梯形钢屋架、双管桁架钢屋架等。这些图纸通常包含了详细的结构说明、平面布置图、立面图、节点详图等。
2. 3D溜溜网：也有提供一些钢屋架的CAD图纸，您可以在这里搜索是否有您需要的特定类型的钢屋架CAD图。

注意事项

在使用钢屋架结构图时，需要注意以下几点：

• 设计参数：确保所使用的图纸符合当地的建筑规范和设计要求，包括风压、雪压、地震设防烈度等。
• 材料和工艺：了解图纸中所选用的材料和加工工艺，以确保能够正确理解和实施。
• 细节检查：仔细检查图纸中的每一个细节，包括尺寸标注、节点连接、材料规格等，以避免在施工过程中出现错误。

通过上述信息，您可以更好地理解和获取所需的钢屋架结构图。
