钢屋架节点详图比例

钢屋架节点详图的比例通常为1:100，即每个单位长度代表实际的100单位长度。这个比例是为了确保在绘制和理解节点结构时能够清晰地展示出各个部分之间的相对位置和尺寸关系。通过使用这个比例，设计师可以更准确地设计和分析钢结构的节点连接，从而确保建筑的稳定性和安全性。

关于钢屋架节点详图的比例，虽然搜索结果中没有直接提供具体的详图比例，但根据建筑制图的一般规范，钢屋架简图常用的比例为1:100、1:200 。这些比例在详图设计中也可能被采用，以便于在图纸上清晰地展示节点的细节和构造。

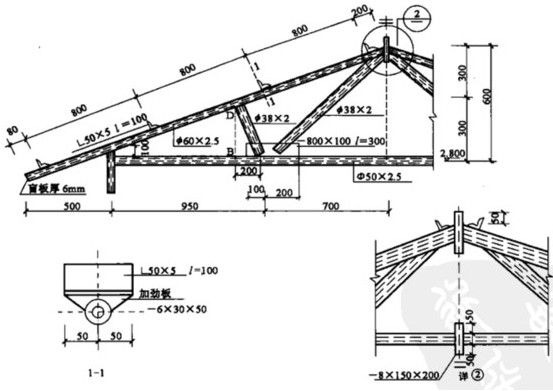

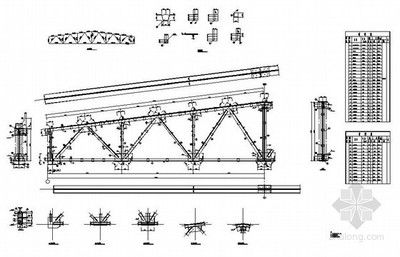

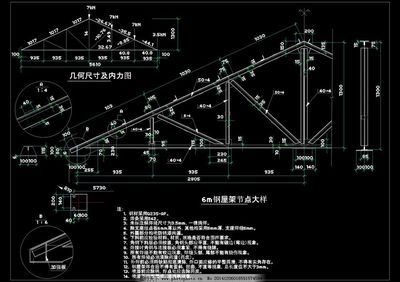

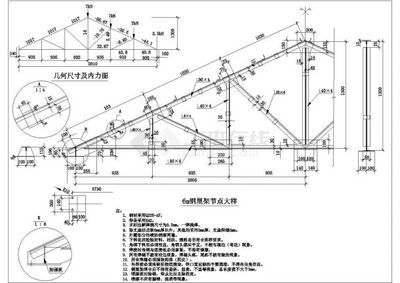

在钢结构详图设计中，节点设计是一个关键部分，它需要确保受力合理、传力明确，同时构造简单，制作简便，安装方便，并且耗钢量少，造价低廉，造型美观 。节点详图通常会包括正面图、上、下弦平面图、端部和中央侧视图或剖面图，以及其他有支撑连接件或特殊零件处的剖面图 。

在实际工程中，钢屋架节点详图的比例可能会根据具体的设计要求和图纸的使用目的进行调整。例如，为了更详细地展示节点的构造细节，可能会使用更大的比例，如1:10或1:20。而为了在一张图纸上展示整个屋架的节点布局，可能会使用较小的比例，如1:50或1:100。

综上所述，钢屋架节点详图的比例通常会参考建筑制图的一般规范，常用的有1:100、1:200，但在实际设计中可能会根据需要进行调整。具体的详图比例应在设计说明中明确标注。
